使用具有 35 MHz 振铃频率的方程式 1 以及一个 150 pF 的寄生电容可以计算得出漏电感为 150 nH。把 150 nH 代入方程式 2 得出 一个大约为 30 Ohms 的缓冲器电阻值。图 4 显示了添加缓冲器电阻的影响。振铃被完全消除且电压应力也从 60V 降到了 40V。这样我们就能选择一个更低额定电压的二极管，从而实现效率的提高。该过程的最后一步是计算缓冲器电阻损耗。使用方程式 3 可以完成该过程的最后一步，其中 f 为工作频率：
方程式 3：
一旦完成计算，您就需要确定电路是否可以承受缓冲器中的损耗。如果不能的话，您就需要在振铃和缓冲器损耗间进行权衡。如欲了解如何选择最佳阻尼电阻的详情，请参见第 3 页的图 3《电源设计小贴士 4》。

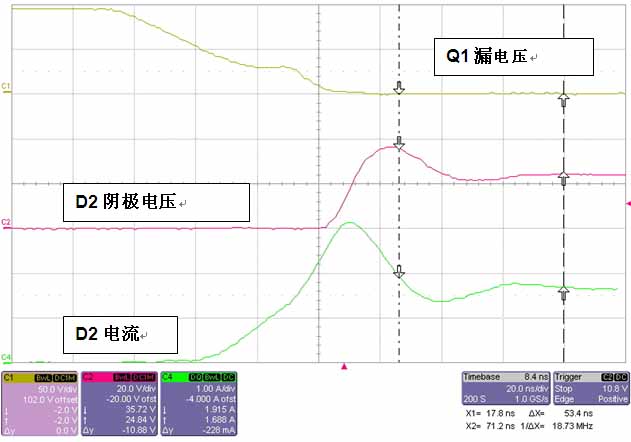

图 4 选择适当的缓冲器电阻器能完全消除振铃
总而言之，缓冲正向转换器是一个简单的过程：1) 添加电容以减半振铃频率；2) 计算寄生电容和电感；3) 计算阻尼电阻以及电感 4) 确定电路损耗是否在可以接受的范围内。
