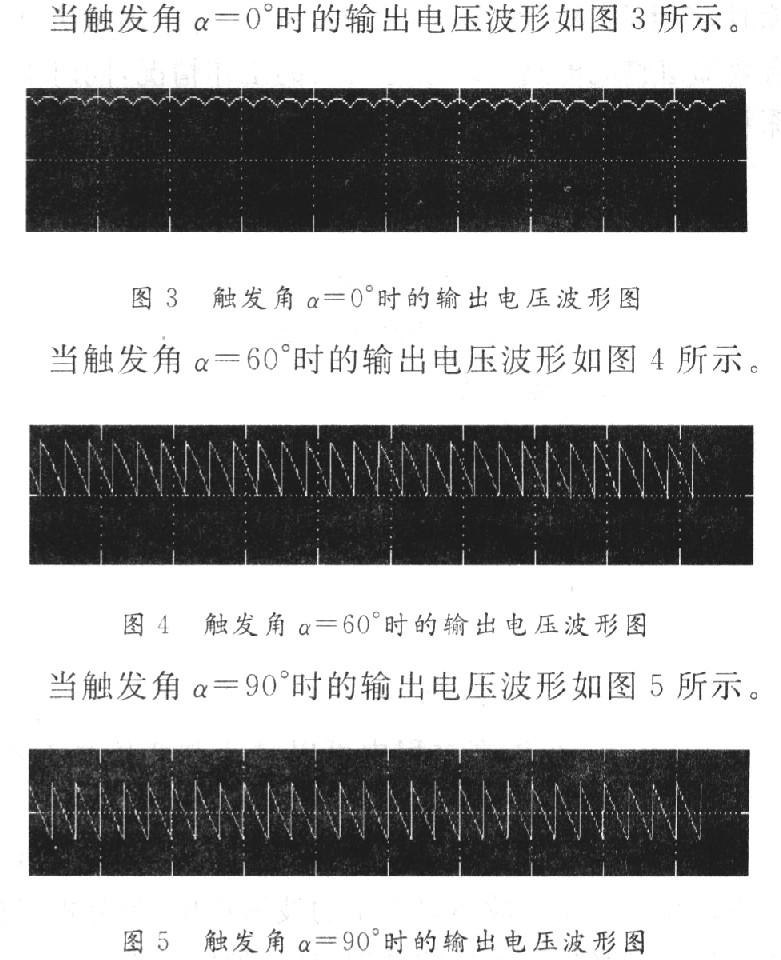

从以上仿真波形图可知改变不同的控制角，输出电压在发生不同的变化。

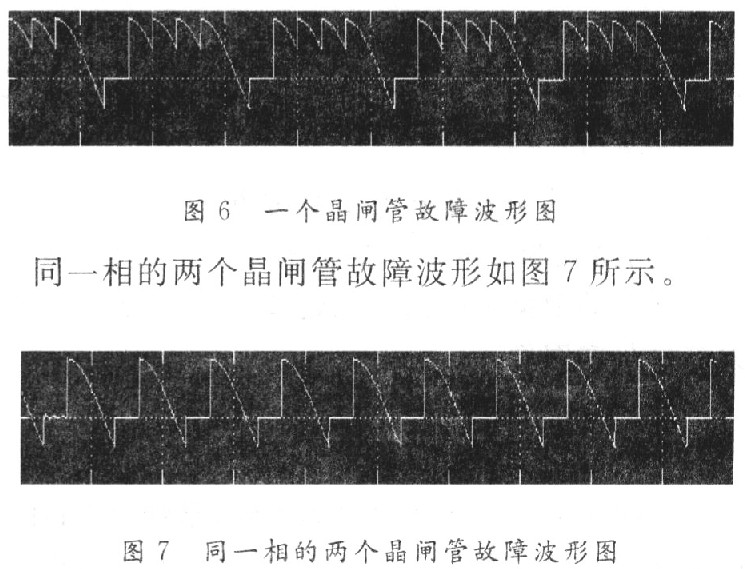

    (2)由于高压强电流的情况，整流电路晶闸管很容易出现故障。假设以下情况对故障现象进行仿真分析，当α=30°，负载为阻感性时，仿真分析故障产生的波形情况。只有一个晶闸管故障波形如图6所示。同一相的两个晶闸管故障波形如图7所示。

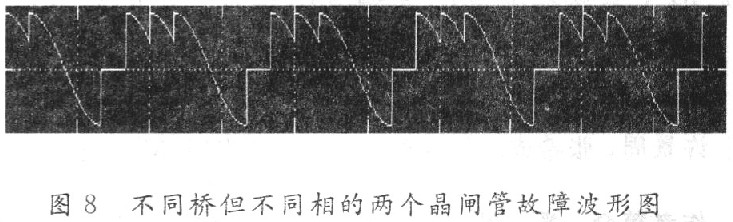

    不同桥且不同相的两个晶闸管发生故障时的仿真波形如图8所示。

    从以上故障仿真波形图来看，不同的晶闸管出现故障时，产生的波形图是不一样的，所以，通过动态仿真能有效知道整流电路出现故意时候的工作情况，同时也加深对三相全控整流电路的理解和运用。

3 结语
    通过仿真和分析，可知三相桥式全控整流电路的输出电压受控制角α和负载特性的影响，文中应用Matlab的可视化仿真工具simulink对三相桥式全控整流电路的仿真结果进行了详细分析，并与相关文献中采用常规电路分析方法所得到的输出电压波形进行比较，进一步验证了仿真结果的正确性。采用Matlab／Simulink对三相桥式全控整流电路进行仿真分析，避免了常规分析方法中繁琐的绘图和计算过程，得到了一种直观、快捷分析整流电路的新方法。应用Matlab／Simulink进行仿真，在仿真过程中可以灵活改变仿真参数，并且能直观地观察到仿真结果随参数的变化情况。应用Matlab对整流电路故障仿真研究时，可以判断出不同桥臂晶闸管发生故障时产生的波形现象，为分析三相桥式整流电路打下较好的基础，是一种值得进一步应用推广的功能强大的仿真软件，同进也是电力电子技术实验较好辅助工具。
