图3：CN3052A/CN3052B/CN3056充电过程示意图

当充电电流减小到充电结束阈值时，CHRG端输出高阻态，表示充电周期结束，充电结束阈值是恒流充电电流的10%。如果要开始新的充电周期，只要将输入电压断电，然后再上电就可以了，或者将CE管脚的电压暂时拉到0V，再恢复到高电平。当电池电压降到再充电阈值以下时，自动开始新的充电周期。当输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于3uA，从而增加了待机时间。如果将使能输入端CE接低电平，充电器被关断。

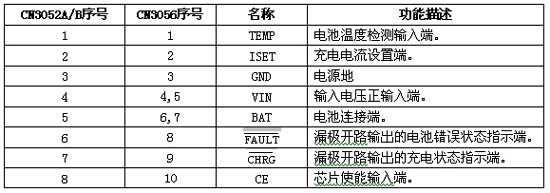

CN3052A/CN3052B/CN3056的主要功能介绍

电源低电压检测(UVLO) CN3052A/CN3052B/CN3056内部有电源电压检测电路，当电源电压低于电源电压过低阈值(典型值4.03V)时，芯片处于关断状态，充电也被禁止。

睡眠模式 CN3052A/CN3052B/CN3056内部有睡眠状态比较器，当输入电压VIN小于电池端电压＋40mV时，充电器处于睡眠模式；只有当输入电压VIN上升到电池端电压90mV以上时，充电器才能离开睡眠模式，进入正常工作状态。

预充电状态在充电周期的开始，如果电池电压低于3V，充电器处于预充电状态，充电器以恒流充电模式充电电流的10%对电池进行充电。

设定充电电流 CN3052A/CN3052B/CN3056的恒流模式充电电流可以由ISET管脚的电阻来设定。充电电流：

热调制功能 CN3052A/CN3052B/CN3056内部集成有热调制电路，当芯片的温度上升到一定的温度(115℃)后，热调制电路开始动作，将芯片的温度维持在115℃，处于恒温状态。这项功能对于线性充电器电路非常重要，甚至可以说是必不可少的。有了这项功能，用户在设计最大充电电流时，只要考虑通常情形就可以了，而不需要考虑最坏工作情况。如果没有热调制功能，用户在设计最大充电电流时，必须充分考虑最坏情况，否则稍有不慎，芯片将会因为温度过高而被烧毁。
