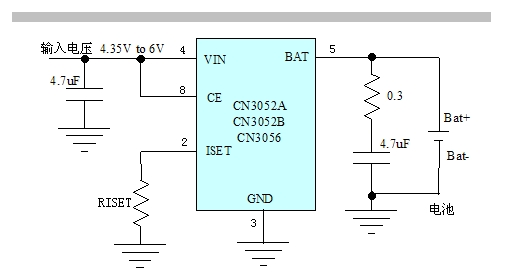

图1:CN3052A/CN3052B/CN3056的典型应用电路图
图2是CN3052A/CN3052B/CN3056的内部功能框图,芯片的管脚功能如表1所示。热调制电路可以在器件的功耗比较大或者环境温度比较高的情况下将芯片温度控制在安全范围内,便于客户的系统设计。调制输出电压为4.2V,精度达1%;充电电流可以通过一个外部电阻调整。当输入电压过低或掉电时,CN3052A/CN3052B/CN3056自动进入低功耗的睡眠模式,此时电池的电流消耗小于3uA。

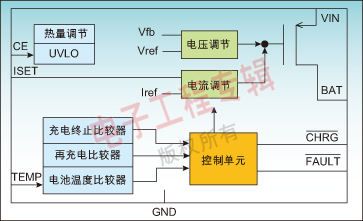

图2:CN3052A/CN3052B/CN3056的内部功能框图
CN3052A/CN3052B/CN3056的工作流程

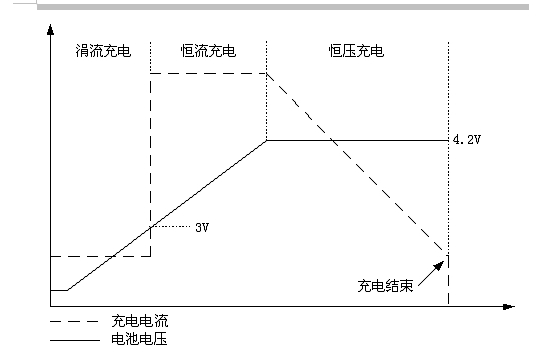

图3是CN3052A/CN3052B/CN3056的充电过程示意图。当输入电压大于电源低电压检测阈值和芯片使能输入端接高电平时,CN3052A/CN3052B/CN3056开始对电池充电,CHRG管脚输出低电平,表示充电正在进行。如果电池电压低于3V,充电器用小电流对电池进行预充电。当电池电压超过3V时,充电器采用恒流模式对电池充电,充电电流由ISET管脚和GND之间的电阻RISET<确定。当电池电压接近电池端调制电压4.2V时,充电电流逐渐减小,CN3052A/CN3052B/CN3056进入恒压充电模式。
