长虹LT3263X液晶彩电开关电源原理与维修(上)
来源:本站整理  作者:佚名  2014-04-28 10:06:35

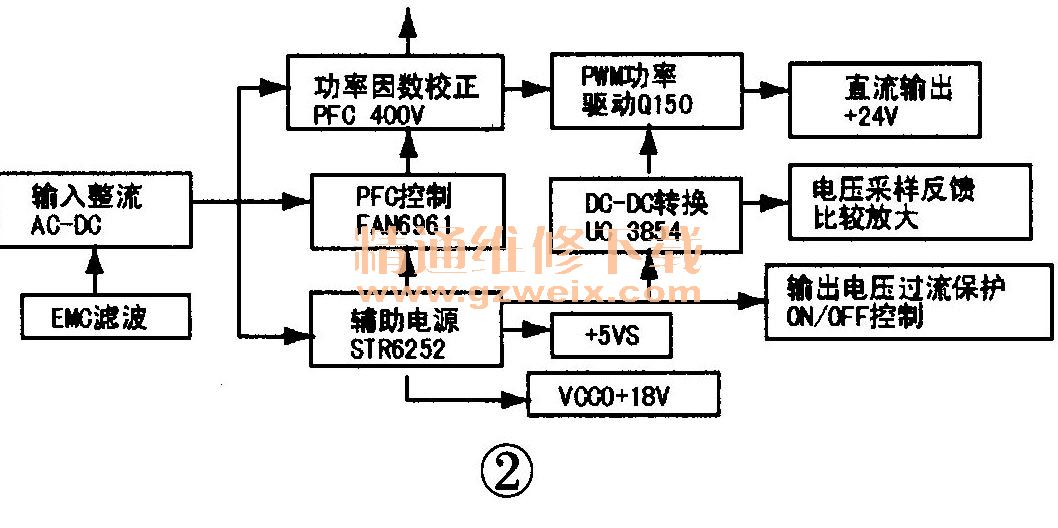

    长虹LT3263X液晶彩电采用全汉企业公司生产的电源+高压一体板(板号:FSP150P-3HF02 ),逻辑板型号T315XW04V3 TEST BD。该电路由市电输入及三级双向共模滤波、AC-DC转换、+5VS辅助电源、PFC功率因数校正及升压电路、DC-DC背光电源电压转换电路、保护电路、开/关机控制电路等组成,PCB板如图1、电源电路框图见图2。




    一、各部分电路的工作原理
    1.市电输入及三级双向共模滤波电路
    电路组成如图3所示,220V交流电压经熔断器R100及保险电阻FU100后送入由L100、L101、L003组成的三级共模滤波器,以消除电网干扰脉冲对电源的影响以及本机高频脉冲对其他设备的影响。
    其中R100为压敏电阻,在电网电压升高时阻值急剧减小烧断熔断器,保护电源电路的安全。另外,R101-R103为放电电阻,经三级滤波后的220V交流电压送到下一级电路。
    2.整流滤波
    由三级双向共模滤波器输出的交流电压送到BD100桥堆进行整流后,输出200V左右的脉动直流电压,一路直接经二极管D121向后级输送,另一路经C106、L102、C107组成的π型滤波器进行滤波,得到300V左右的直流电,供给5V副电源电路及PFC功率因数校正与自升压电路,但C106及C107容量很小,其输出电压接近脉动全波波形。
    3. 5V副电源电压形成

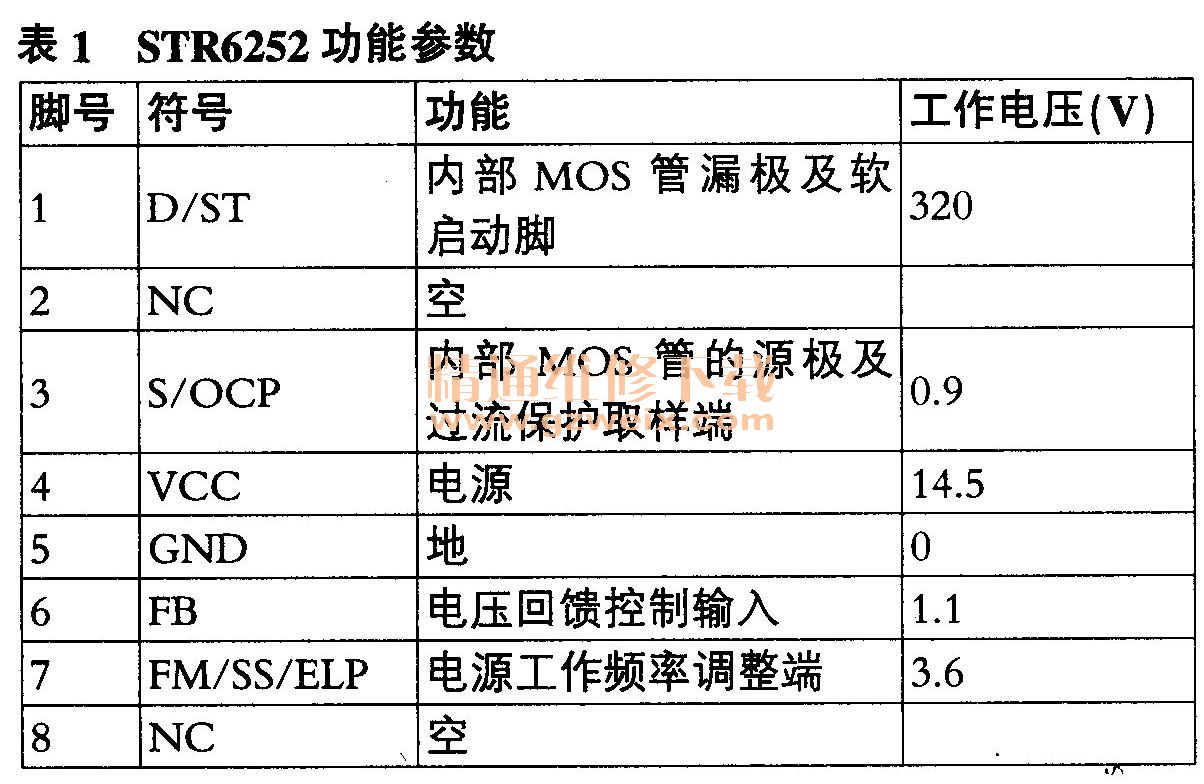

    该部分电路如图4,使用电源厚膜STRA6252,参数见表1,由整流电路输出的300V脉动电压经二极管D121、D120及开关变压器T600初级④-⑤绕组后直接送到STR6252的①脚(内部场效应管的D极),经内部电路对④脚外接电容C602、C603充电,当电容上的电压上升到芯片启动电压时,副电源开始工作,此时STR6252内部起振,T600初级有电流通过,在初级两端产生感应电动势,与此同时在次级的④、⑤两端产生感应电动势,④脚的感应电动势经D601整流,对C607充电,当C607正极的电压升高到14.5V时芯片STR6252达到稳定工作状态,此时C607正极电压VCC0为17.9V,为PFC及PWM芯片提供电源做准备,C602正极电压为14.6V。



    当电路进入稳定工作状态后,T600次级输出的交流电压经D610整流、C623、 L620、 C621组成的二型滤波器滤波输出5V的直流电压输送给主板CPU及其他电路,作为待机电源。
    在此电路中由R625、R623 、R624、R622、R621、PC600(PC817)、IC620(TL431 )等组成误差取样电路对+5V电压进行稳压。取样电阻R624及R621对+5V进行分压,并送到IC620的R极,通过R极电压的变化自动调整A、K极的阻值变化,从而调节光电祸合器PC600内部发光二极管的发光强度,调整光敏三极管的集电极与发射极之间的阻值,将输出电压变化信息回馈到STR6252的⑥脚,控制内部激励信号占空比以实现电源的稳压输出。
    4.开机控制及芯片供电电路
    电路如图5所示,副电源正常工作后,+5V电压供给,CPU,并进行复位,等待用户指令。当用户按开机键后,CPU输出开机电压,PC-ON端电压为5V、经R290使Q291导通.PC102内部发光二极管电流增大,光耦集电极与发射极间等效电阻减小,Q181截止,失去对Q180的控制,18V电压经R183及ZD 180组成基准稳压电路,使Q180集电极输出15V电压 (vcc1),作为PFC芯片的电源。另外,VCC1又经Q190输出12V电压,作为PWM芯片的电源(VCC3 )。其中R190~R193为取样电阻,稳压电路不再赘述。

    5.PFC功率因数校正及升压电路
    所谓功率因数校正其实质是在220V整流桥堆后去掉滤波电容(以消除因电容充电造成的电流波形崎变及相位变化),由一个“斩波”电路(斩波电路等于附加一个开关电源)把脉动的直流变成高频(约100kHz )交流再经过整流滤波后,输出直流电压再向PWM开关稳压电源供电,其过程为AC→DC→AC→DC。
    对于供电电路来说,该整流电路输出没有直接接滤波电容,所以其对于供电线路来说呈现的是纯阻性的负载,其电压和电流波形同相、相位相同。提高带负载能力。斩波器输出的B+PFC电压为380V~420V。
    PFC功率因数校正电路如图6所示,FAN6961为PFC控制的8引脚临界模式专用芯片,提供受控导通时间来调节输出电压实现自然功率因数调整,内置多向量误差放大器来提供快速瞬态响应达到精确地输出电压钳位。L120初级为升压电感,次级为零电流检测电感,D121为隔离二极管,D120为续流二极管,Q105为灌流管,Q120为斩波管。R131为Q120 G极的放电电阻,R126、R127、R128组成斩波管过流检测电路。R132、R133、R134、R135、R136组成PFC输出电压取样回馈电路,将PFC输出电压输送给IC 120脚内部误差放大器反相输入端。R121、R122、R123、R124、R125组成300V取样电路,将整流输出电压按一定比例输入IC 120的③脚内部乘法器,并与误差放大器同相输入端上的参考电压VREF比较,产生一个DC误差电压VEAO,也输入到乘法器。乘法器的输出是两个输入的结果由⑦脚输出。
