长虹LT3263X液晶彩电开关电源原理与维修（上）

来源：本站整理作者：佚名 2014-04-28 10:06:35

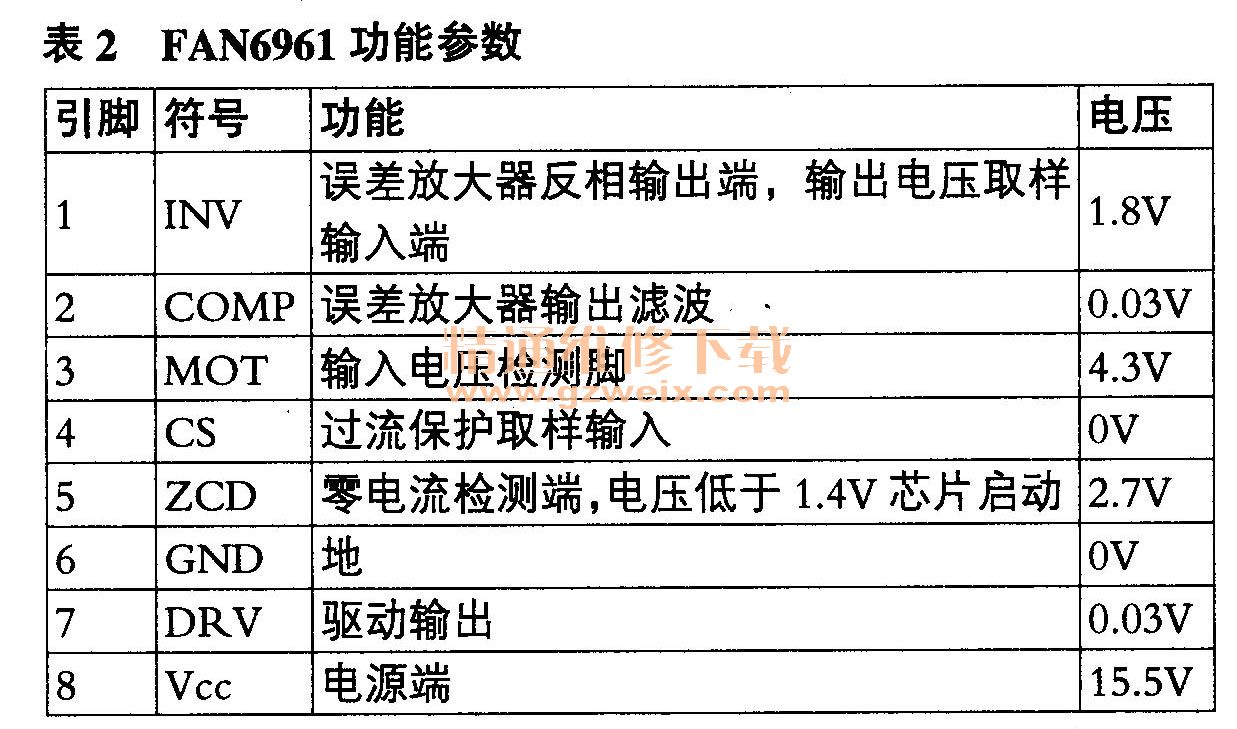

副电源正常工作的前提下，用户发出开机指令后，经芯片供电电路Q180射极输出18V电压，直接供给IC120（FAN6961）的⑧脚，此时300V电压已经建立，PFC电压（400V）还未建立，L120次级没有感应电压，⑤脚内部电路控制芯片启动，⑦脚输出正脉冲，Q105截止，Q120导通，漏极有电流流过，相当于L120初级有电流流过，必然产生自感电动势，极性为左正右负，这时D121导通，C120两端为300V脉动直流电，D120截止，斩波管Q120进入饱和导通状态，L120初级电流急剧增大，到达开关周期后，⑦脚输出脉冲为负，Q120突然截止，这时L120初级感应电动势方向相反，为左负右正，这一电动势使D120导通，将建立在300V之上的感应电压整流，为C120充电， L120中储存的磁场能转变为电能，输出PFC＋B电压。集成电路FAN6961参数如表2所示。
