在液晶彩电中，由于液晶面板不能主动发光，所以只有在背光源的照射下才能看到图像。稍早前的液晶彩电多采用冷阴极（CCFL）灯管作为背光光源，现在普遍采用LED（发光二极管）作为背光源。
    使用LED作为背光源；主要有两大优点：一是节能；二是具有更好的色域，图像效果更逼真。

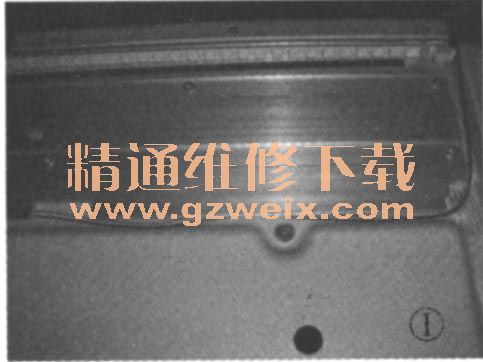

    目前小尺寸LED多采用侧背光的方式，即将LED灯排成灯条形状，置于液晶屏背光模组的上下两侧或者四周，如图1所示，再通过导光板将光线折射，使多数光线可以垂直于LCD面板射出，从而实现背光照射功能。

    另一种LED背光方式是将LED均匀分布于背光模组底部，使光线能直接垂直射出，称之为“直下式”背光，如图2所示。由于采用这种方式背光的液晶屏厚度较厚，所以仅用于少数大屏幕LED液晶彩电中。

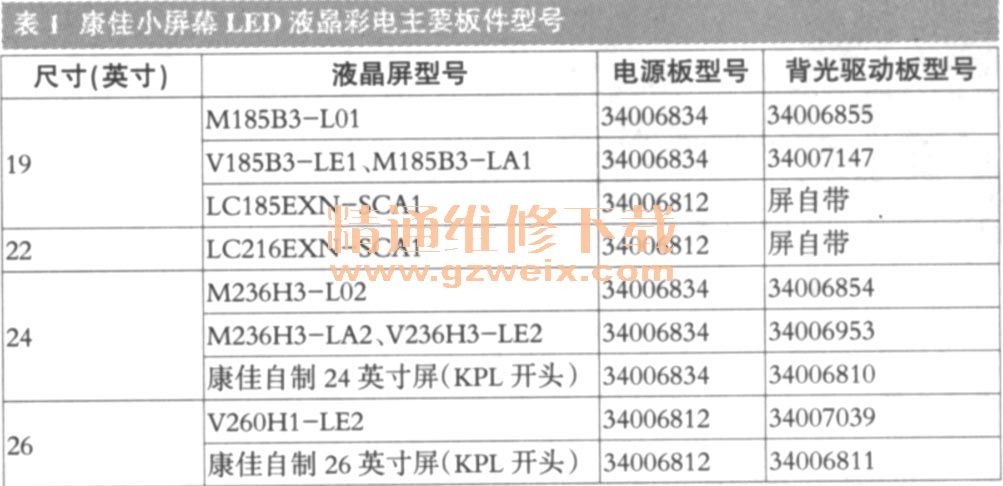

    与同尺寸采用CCFL灯管的液晶彩电相比，LED背光非常节能，其配用的开关电源电路输出功率也小很多。目前，在康佳小屏幕（26英寸及其以下）LED液晶彩电中，主要板件型号见表1。

    一、开关电源电路

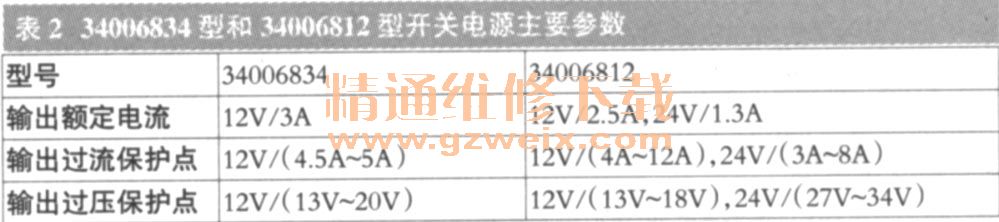

    目前26英寸以下LED液晶电视主要采用的电源包括36W（34006834）和60W（34006812）两款，二者均采用反激拓扑设计，电路基本相同，主要区别是前者只有一路＋12V输出，后者有一路＋12V和一路＋24V输出，这两种电源的主要参数见表2。

    34006834型和34006812型开关电源均采用新型厚膜电路FSQ0465R （UB901） 、 34006834型板的电路如图3所示。

    FSQ0465R类属于FSQ系列（常用型还有FSQ0565、FSQ0567、FSQ0765等），内置有PWM控制电路与高耐压（高于650V ）MOSFET大功率场效应管，还有基准电压源、振荡器、RS触发器等电路，并具有过流、过压、欠压和过热等完善的保护功能，其引脚功能和电压见表3。

    值得一提的是，FSQ系列是新一代的厚膜产品，是工作方式为CCM （Continuous Current Mode，电流连续模式）和QR（Quasi resonant、准谐振方式）混合的产品，在低压重载时进入CCM方式，频率变化范围很小（48kHz～67kHz），以提高工作效率；而在高压或轻载时，进入QR方式，以减小开关管的导通损耗。因此，该系列厚膜块不论负载是轻还是重，其工作效率均很高。
    1．启动控制电路
    接通电源后，AC220V电压先经电感L902、L901及电容CY901～CY904高频滤波，再由BD901、C901全桥整流滤波，得到约＋300V的直流电压，一路经启动电阻RB916、RB917加到UB901的⑥脚；另一路经开关变压器TB901的初级①-③绕组加到UB901的①脚。
    加到UB901的⑥脚的电压经芯片内部的电流源给③脚外接电容CB905充电，当CB905两端电压达到＋12V时，UB901内部振荡及PWM电路启动工作，此时芯片内部的电流源断开，芯片的供电由芯片③脚外接的串联稳压电路提供。
    一旦开关电源启动后，TB901的⑤-⑥辅助绕组产生感应电压，先经DB902、CB909整流滤波，再由QB903、RB909、RB910及ZDB903等元件组成串联稳压电路稳压，得到约17.4V的电压，供给UB901的③脚，以驱动启动电源。
    2.稳压控制电路

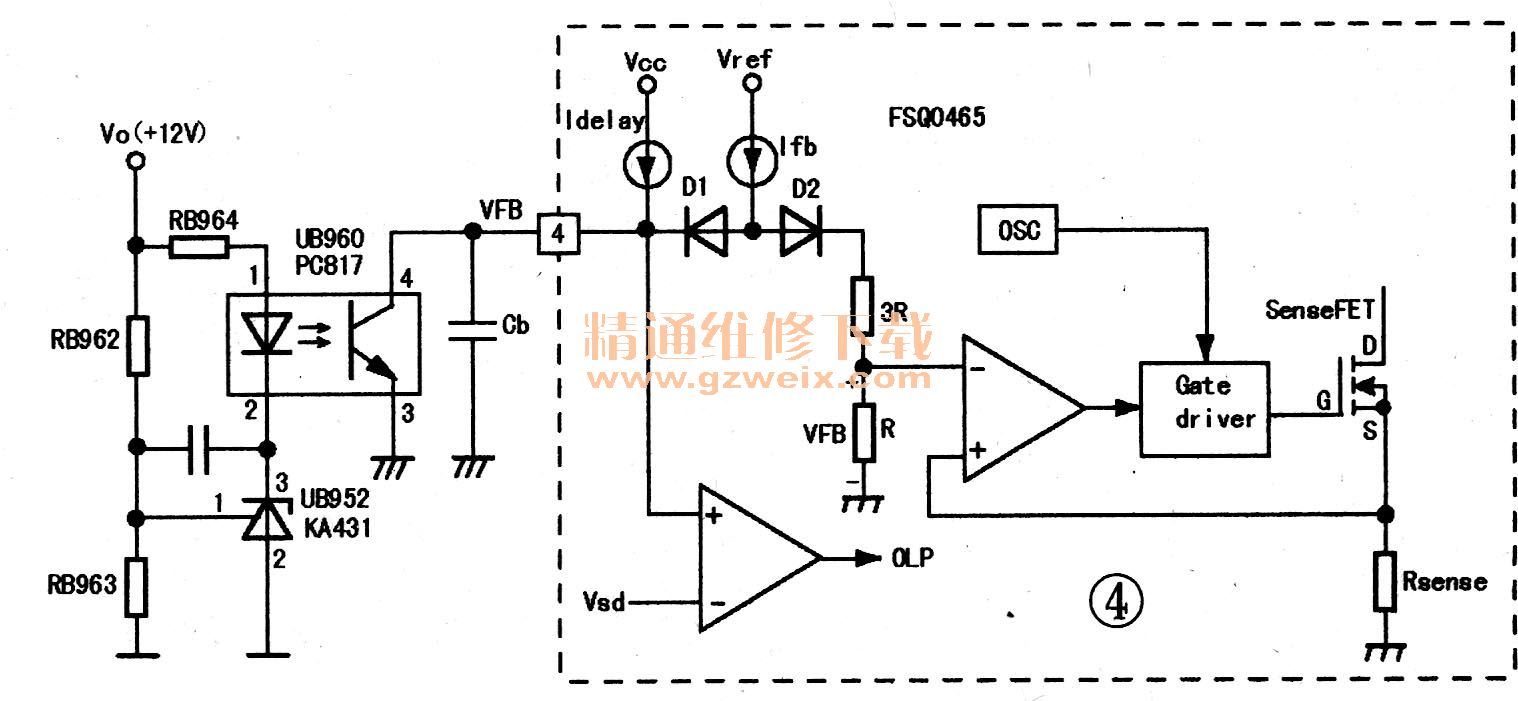

    稳压控制电路主要由光耦UB960 （PC817 ）、精密线性稳压器UB952 （TL431）及UB901的④脚内部电路组成，如图4所示。

    输出的＋12V电压一路经电阻RB964加到UB960的①脚；另一路经电阻RB962、R13963分压后加到UB952的①脚（R极）。当输出电压升高时，UB960的①脚电压升高，同时UB952的①脚电压上升，则UB952的③脚（K极）电压下降，这样加到UB960的①、②脚间的电压升高，其内部发光二极管发光强度增加，则UB960的③、④脚内接的光敏三极管导通程度加深，使得UB901的④脚电压（VFB）下降，在内部电路的控制下，开关管的驱动脉冲占空比减小，则输出电压降低，从而达到稳压的目的。相反，若输出电压降低，其稳压过程与上述相反。
    3．保护电路

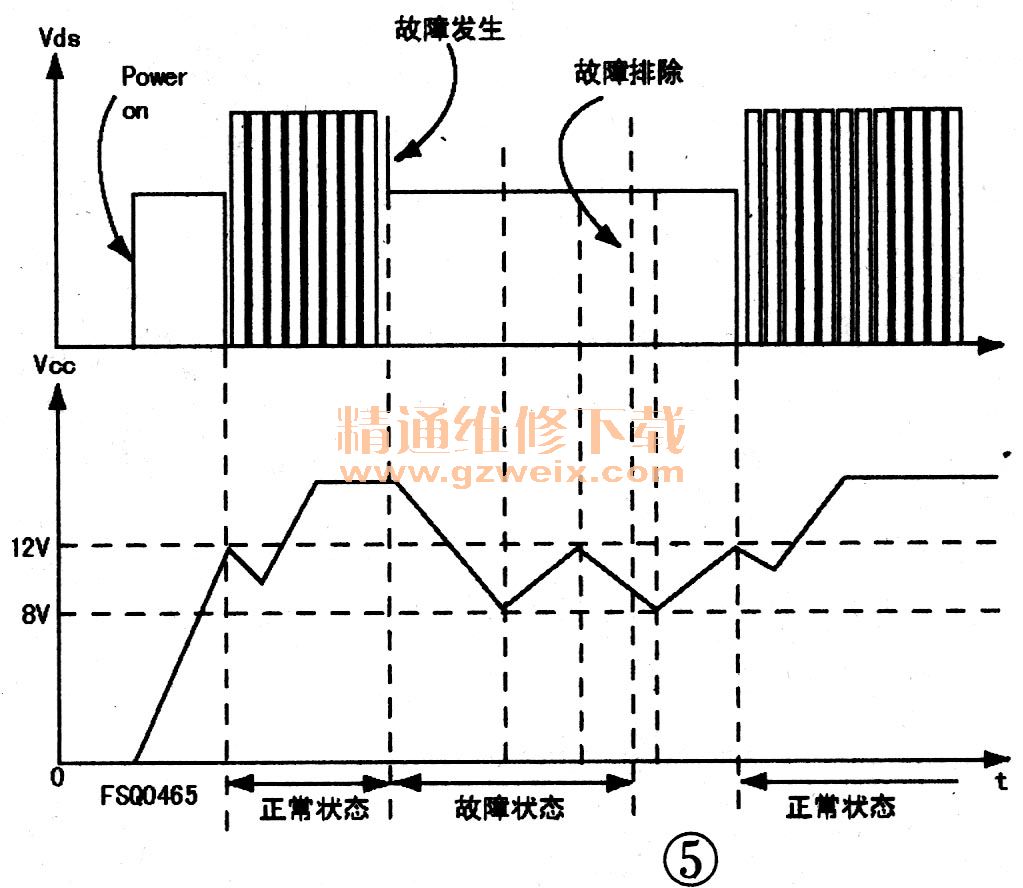

    该电源设有过压保护（OVP ）、过载保护（OLP ）和异常过流保护（AOCP）电路，这些保护电路均为重启模式（restart），即当检测到异常情况时，开关管关断，Vcc电压下降，当Vcc下降到8V时，保护电路被重置，通过启动电路给Vcc电容充电，当Vcc电压充至12V时，重新进入正常工作状态。如果此时异常状况仍未被排除，则开关管保持关闭状态，Vcc电压又开始下降，如此循环，直至异常被排除，其相关电压波形如图5所示。

    （1）过载保护（OLP ）
    由于通过开关管的峰值电流被严格限制，所以对于特定的输入电压，能提供的最大负载电流也是一定的，即电源能提供的最大功率被限制了。当负载电流消耗的功率超过此限制功率时，则输出电压下降，加到UB960的①、②脚间的电压下降，其内部发光二极管发光强度变弱，则流过UB960的③、④脚内接的光敏三极管电流减小，使得UB901的④脚电压（VFB）上升，当VFB升至2.5V时，D1截止（参见图4），电流源给CB缓慢充电至Vcc。在这种情况下，当VFB达到6V时，芯片进入保护状态。UB901的④脚外接电容CFB，以防止因为瞬间电流脉冲导致的误保护，即该电容容量决定过载保护的响应时间。
    （2）过压保护
    过压保护电路由稳压二极管ZDB904、光耦UB953、三极管QB905等元件组成，参见图3。当12V输出电压超过13V时，ZDB904反向击穿，QB905导通，LJB953导通，UB901的④脚电压（VFB）上升，电路进入OLP保护状态。
