L659，开关电源PWM控制器
    L6599是意法半导体公司专门针对串联谐振半桥拓扑电路新推出的控制器芯片，在上一代产品L6598的基础上新增了多种功能，如：直接连接功率因数校正器（PFC）的专用输出，两级过流保护（OCP），自锁禁止输入，轻负载突发模式操作，上电／断电顺序检测及欠压保护输入等功能。
    L6599有三种产品型号：L6599N采用PDIP16封装；L6599D和L6599DTR采用SO-16N贴片封装，部分采用双排直插的DIP16封装。L6599D在长虹LT32510彩电中的相关电路如图1所示，引脚功能与实测数据见表1。



    提示：当L6599的⑥脚电压高于0.8V，或⑧脚电压高于1.85V，或⑦脚电压不在1.25V～6V这一范围内时，芯片进入保护状态。

    L6599D （IC951 ）①脚为软启动端，与地间接一只电容C934，与④脚（RFmin）间接一只电阻R957，用以确定软启动时的最高工作频率。当IC95112脚电压＜UVLO（低电压闭锁），IC951⑦脚电压＜1.25V或＞6V，IC951⑧脚电压＞1.85V（禁止），IC951⑥脚电压＞>1.5V， IC951②脚电压＞3.5V，以及⑥脚的电压超过0.8V并长时间超过0.75V时，IC951关闭输出，电容C934通过芯片内部开关放电，为下次启动作准备。
    ②脚为过载电流延迟关断端，对地并联接入电阻R959和电容C932，设置过载电流的最长持续时间。当IC951⑥脚的电压超过0.8V时，芯片内部将通过150V，A的恒流源向C932充电，当充电电压超过2.0V时，芯片将关断输出，软启动电容C934上的电压也被放掉。关断后，过流信号消失，芯片内部对C932充电的3.5V电源被关断，C932上的电压通过R959放掉，当电压低于0.3V时，软启动开始。这样，在过载或短路状态下，芯片周而复始地工作于间歇工作状态（R959越大，允许过流时间越短，关断时间越长）。
    ③脚外接定时电容端，对地间连接一只，电容C933，和IC951④脚对地电阻R958配合可设定振荡器的开关频率。
    ④脚为最低振荡频率设置端，外接2V基准电压。④脚到地接一只电阻R958，用于设置最低振荡频率。IC951④脚与14脚（GND）间的RC网络实现软启动。
    ⑤脚为间歇工作模式端，受反馈电压控制，和内部的1.25V基准电压比较，如果⑤脚电压低于1.25V的基准电压，则芯片处于静态，并且只有较小的静态工作电流。当⑤脚电压超过基准电压50mV时，芯片重新开始工作。在这个过程中，软启动不起作用。
    ⑥脚为电流检测输入端，当该脚电压超过0.8V（有50mV回差，即一旦越过0.8V，而后只要不回落到0.75V以下）时，IC951①脚的软启动电容C934对芯片内部放电，工作频率增加，以限制功率输出。如果电流继续增大，尽管频率不增加，当电压超过另一比较器的基准电压（1.5V）时，驱动器将进入闭锁状态，能量损耗几乎回到启动之前的水平。只有当电源电压Vcc低于UVLO（低电压闭锁）时，芯片才会重新启动。

    D757 5电流模式PWM控制芯片
    LD7575是一个带有省电操作的电流模式PWM控制器，内部集成有高电压CMOS处理器、高电压（500V）启动电路、振荡驱动电路及欠压／过压／过流保护电路，具有较好的节能特性。该芯片有SOP-8和DIP-8两种封装方式，具体型号有LD7575 CS、LD7575 PS、LD7575 CN和LD7575PN，其引脚功能与内部电路相同。

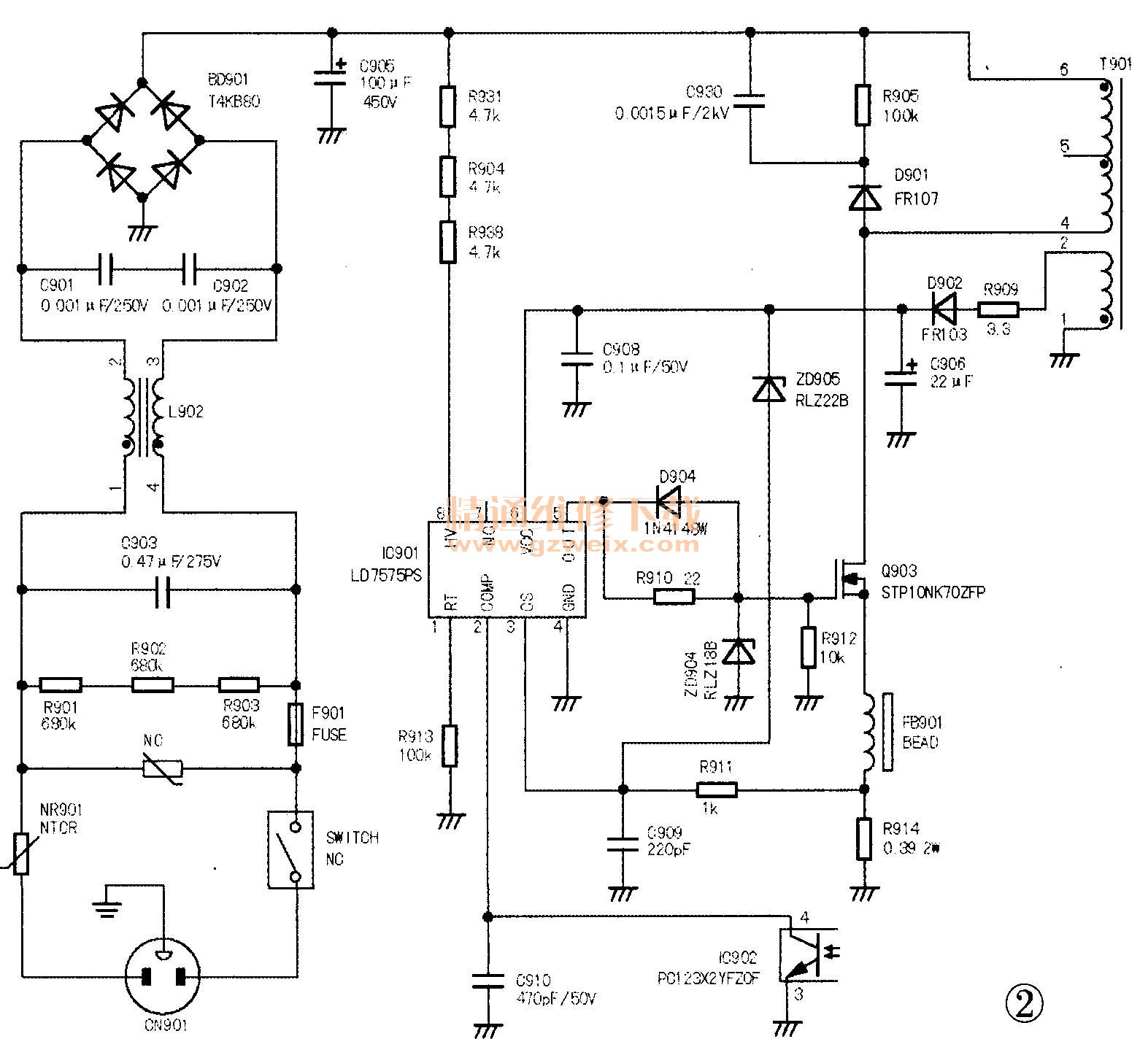

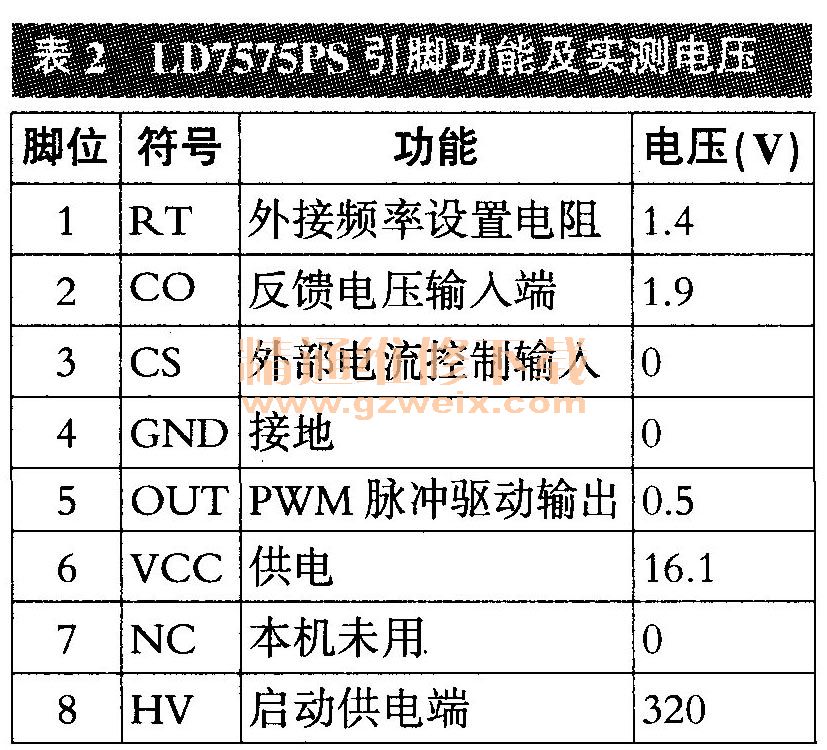

    长虹LT1957液晶彩电的电源高压二合一板采用了LD7575 PS 、输出12V、 5V电压供整机使用，相关电路如图2所示，其引脚功能和实测电压见表2。



    AC220V经BD901整流、C905滤波后得到300V电压，分为两路：一路经变压器T901⑥-④绕组加到开关管Q903的漏极；另一路作为启动电压，经R931、R904、R938加到LD7575PS（IC901）的⑧脚，提供1 mA的启动电流，使芯片进行有效的自举。当C906、C908两端电压升到16V时，IC901的⑤脚输出65kHz的激励脉冲，通过R910加到Q903的栅极，Q903工作在开关状态，T901次级绕组中有电流产生。T901的①-②绕组产生的感应电压经D902整流、C906滤波后加到IC901的⑥脚，提供IC901正常工作所需的电流。
    IC901的工作频率可以在50kHz～130kHz之间进行选择，当定时电阻8913选择 100kΩ时，工作频率为65kHz。当IC901的②脚电压低于1.2V时，芯片工作于待机模式，工作振荡器停止，绿色振荡器启动。绿色模式下的振荡频率为20kHz，噪音极低。
    提示：在实际维修中，若LD7575损坏，可用DAP6A ， DAP8A直接代换；若用NCP1203D6（203D6）代换时，应注意①脚外接的对地电阻阻值，LD7575的①脚一般接100kΩ电阻，而NCP1203D6（203D6）的①脚外接电阻阻值一般为47kΩ。

    LD7552绿色模式脉宽调制控制器
    LD7552是一款低成本、低启动电流的电流模式控制器，具有极低的启动电流，采用绿色模式控制，功耗很小；内置斜坡补偿电路以及过压、过载保护和欠压锁定电路，具有500mA的输出驱动能力。采用LD7552设计的开关电源的额定输出功率为30W～60W，广泛用于液晶彩显、电源适配器和液晶彩电中。

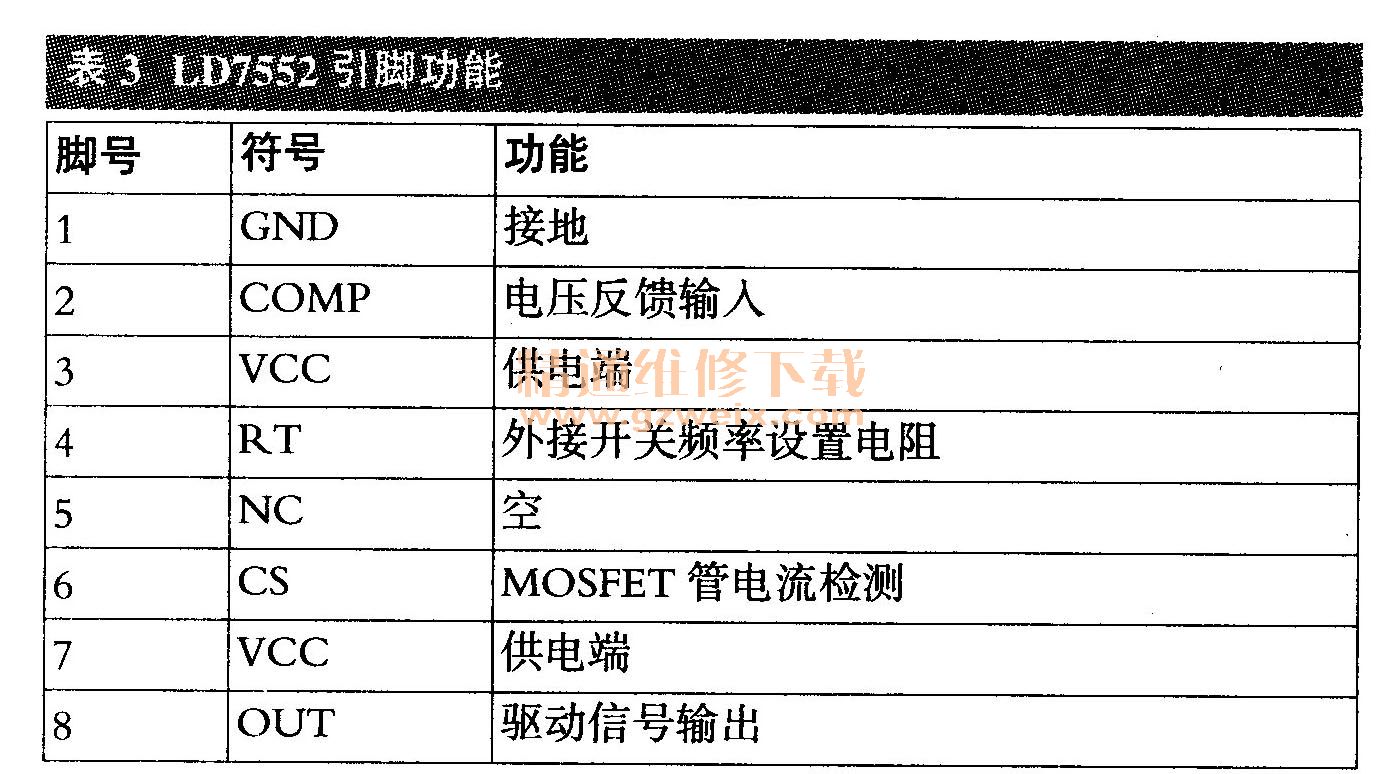

    LD7552采用SOP-8和DIP-8两种封装形式，其引脚功能见表3。一台19英寸拼装液晶彩电的电源电路采用了LD7552，其电路如图3所示。



    提示：在实际维修中，可用SG6841代换LD7552，但需将LD7552④脚外接的对地电阻的值改成22kΩ。
