——STR－－W6856、STR－×6759N、TIEA1507
SR－W6856开关电源厚膜电路
     STR－W6856是三肯公司生产的一款高效大功率厚膜电路，内含反馈型稳压控制电路和大功率场效应管，在带较轻负载时（如待机状态），厚膜块内部MOSFET开关管以间歇振荡方式工作，降低电源的功耗，从而提高电源效率。另外，该厚膜块还具有过压、过流、过载保护功能，并设有最大导通时间限制电路。

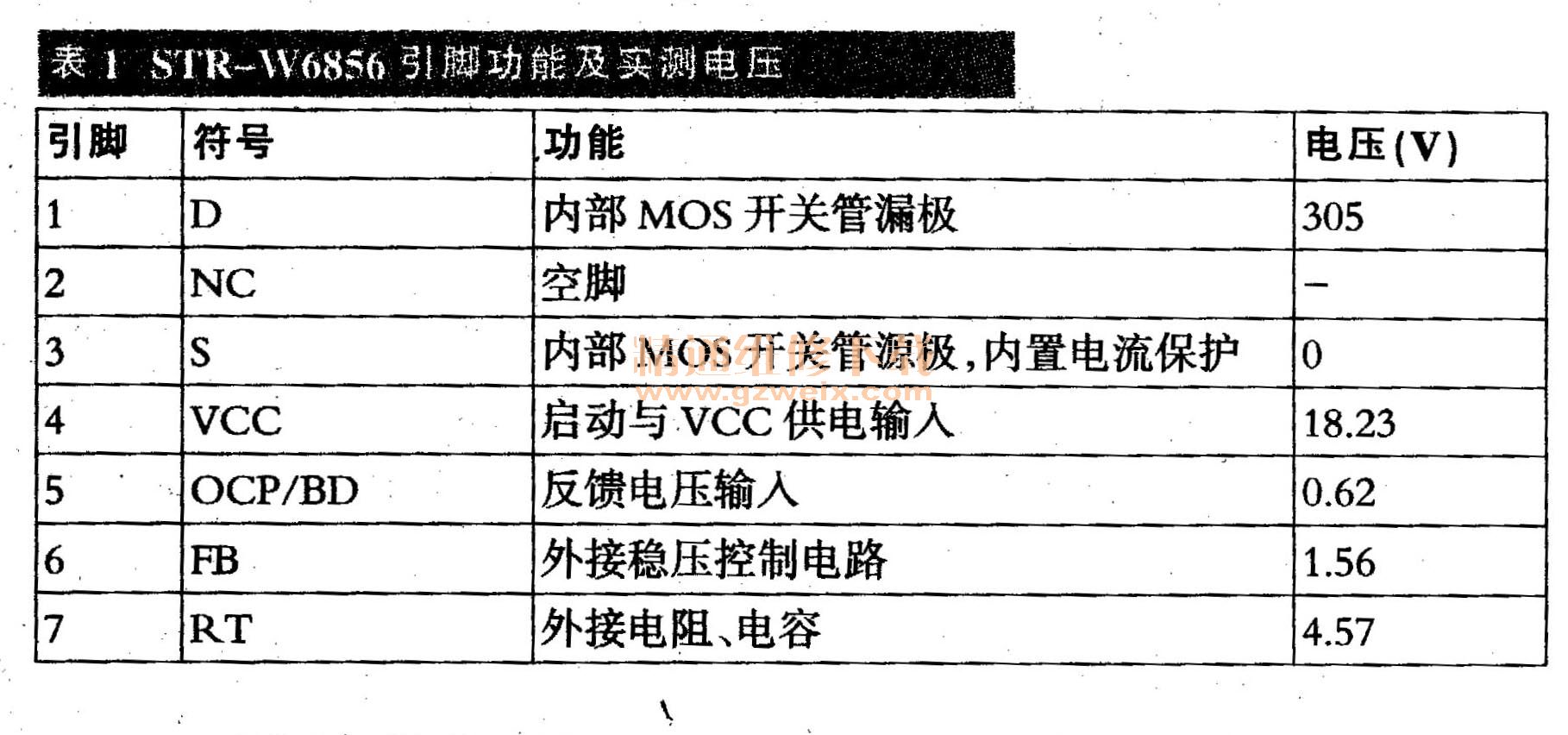

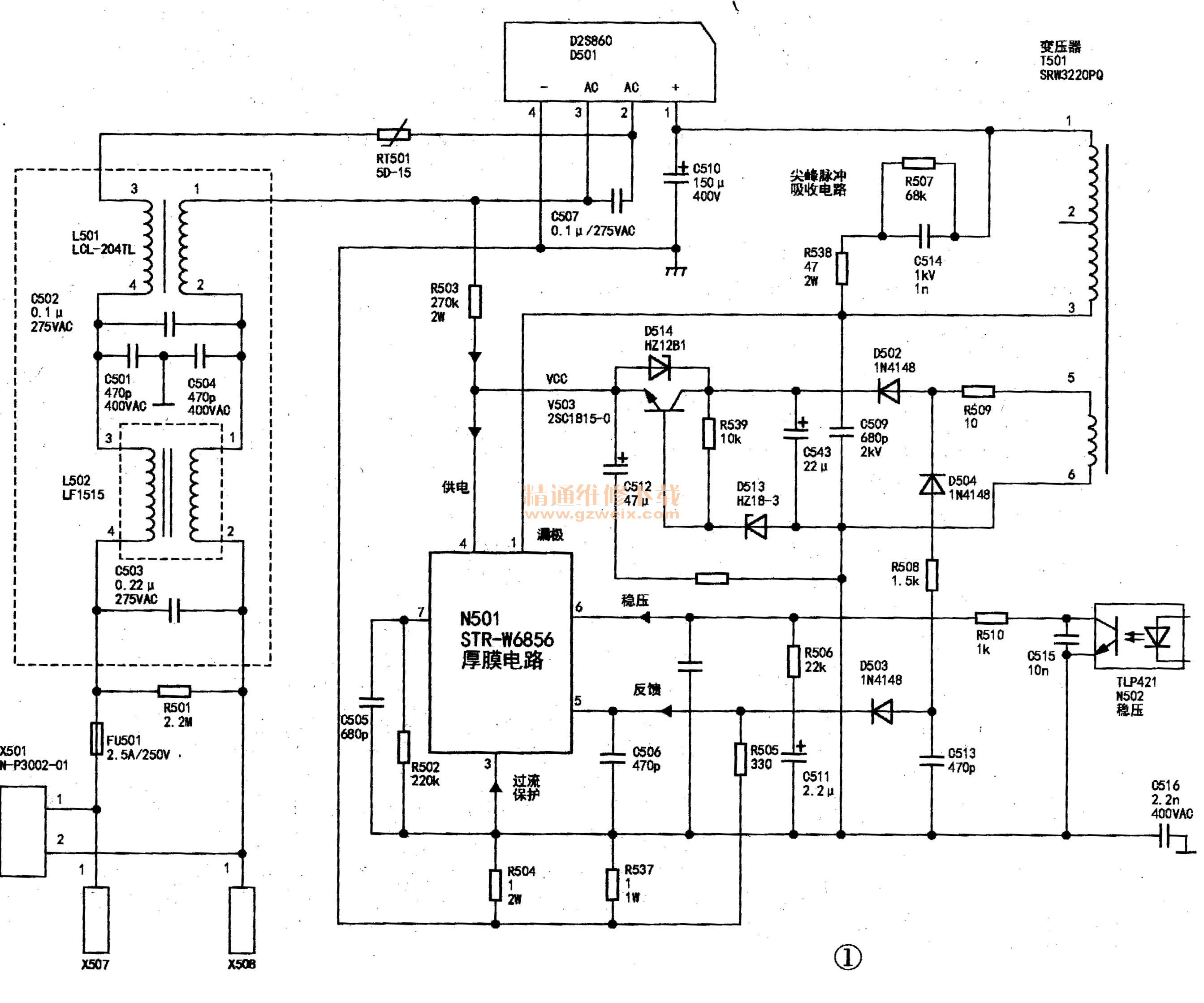

    STR－W6856在厦华LC一20Y15型液晶彩电电源板中的相关电路如图1所示，引脚功能及实测数据见表1。



STR－X6759N开关电源厚膜电路
    STR－X6759N是三肯公司推出的开关电源专用

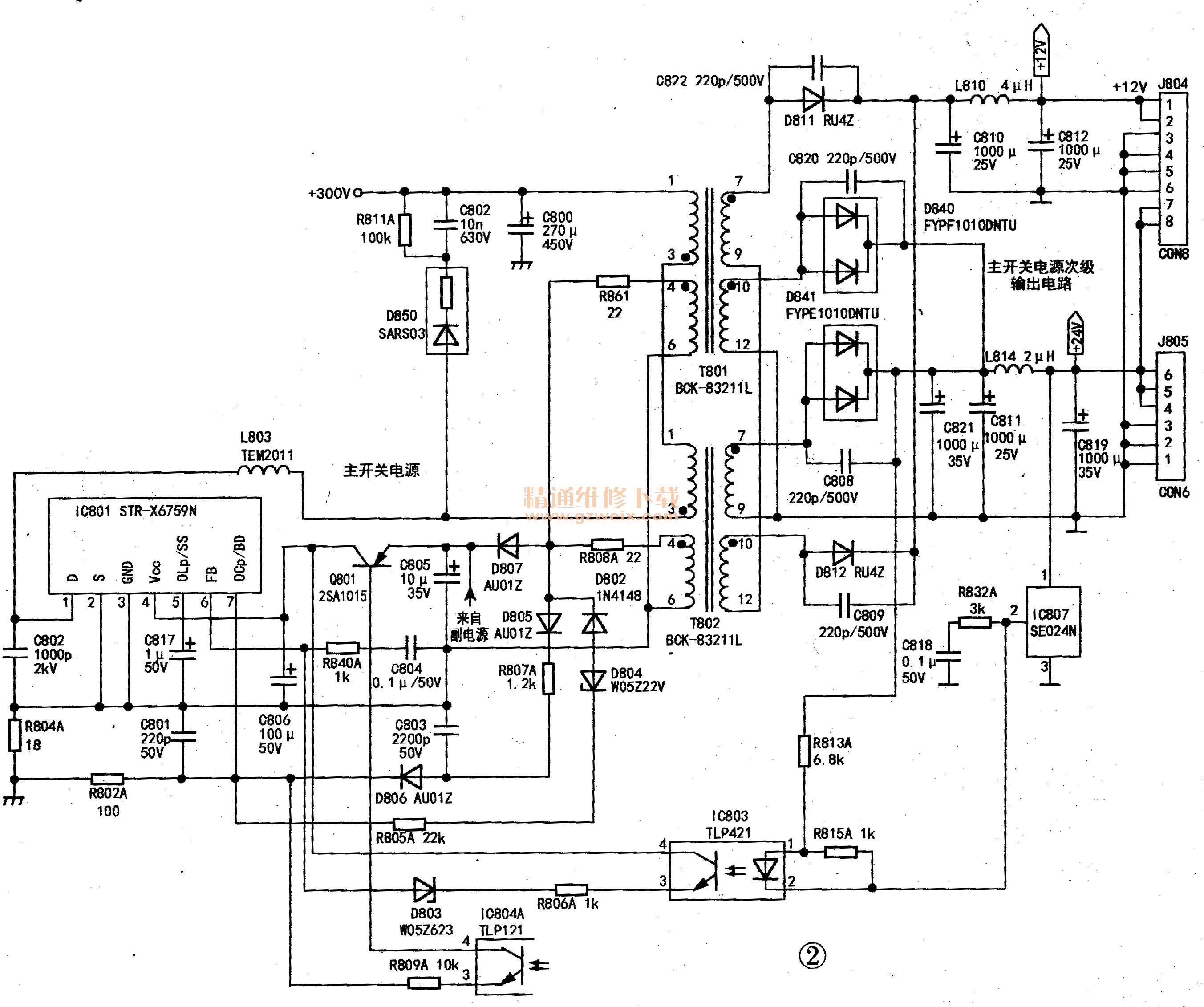

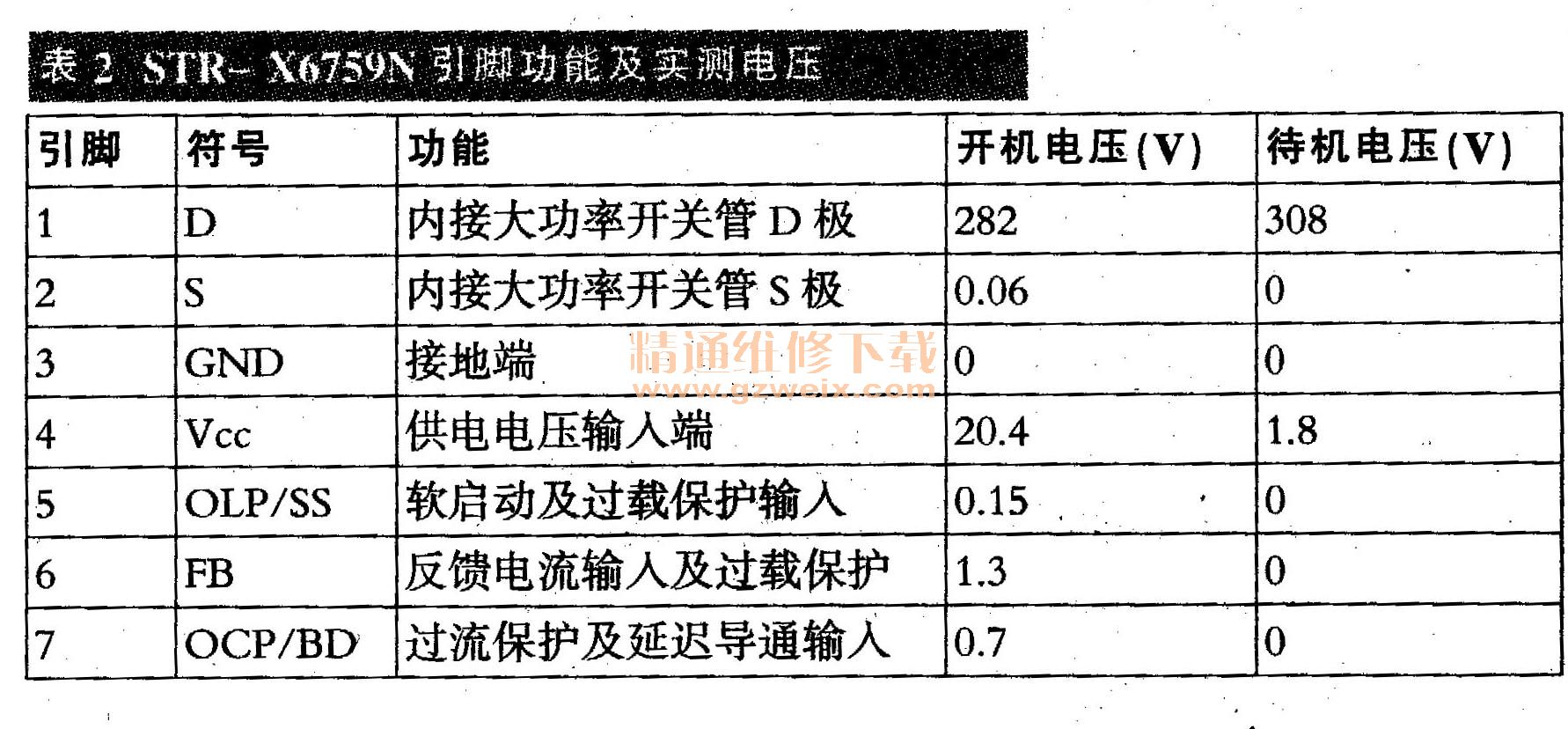

厚膜电路，内含振荡器、误差放大电路、稳压控制电路、驱动电路、大功率MOSFET开关管等，采用7脚立式封装。在长虹GP02等型液晶彩电电源板中，采用STR－X6759N作为主开关电源电路，如图2所示，．其引脚功能和实测电压见表2。
    二次开机后，主板MCU输出高电平，Q804饱和导通，光电祸合器IC804一内的发光二极管发光增强，引起光敏三极管等效电阻变小，Q801导通，22V启动电压经Q801集电极送到IC801④脚。IC801④脚得到启动电压后，对C806充电，使IC801的④脚电压开始上升，当④脚电压上升到18.2V时，厚膜块IC801内部振荡电路开始工作并输出开关脉冲，开关管导通，主电源进入正常工作状态。


TEA1507第二代绿色电源控制器

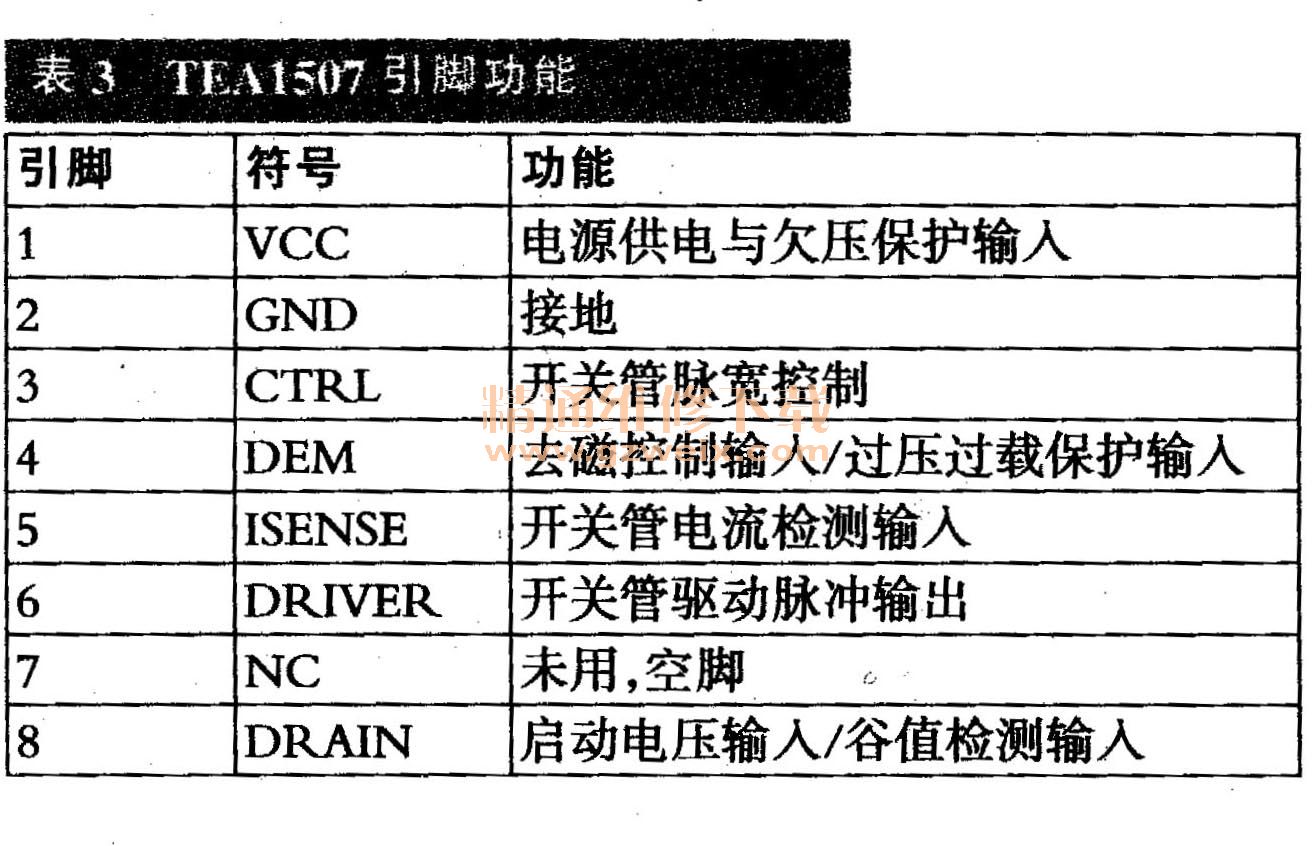

    TEA1507是飞利浦半导体公司推出的绿色节能型电源芯片，与飞利浦半导体第一代绿色芯片相比，TEA1507的运行模式效率提高了10%，在节能方面更向前迈进了一步，其引脚功能见表3。
    TEA1507用一个芯片级高压拓（650V）启动电路取代传统的降压启动电路，其漏极引脚从高压电源引入电流，并从Vcc端输出电流，快速为外接的电容充电，当该电容两端电压高于4V时，IC内部振荡电路开始工作。
    TEA1507针对不同的输出功率备有几种工作模式以提高效率，针对高功率、只有在变压器退磁后（零电流），才启动下一个开关周期，此时漏极电压达到最低值，以减少开关损耗；在极低功率状态下，电压控制振荡器（VCO运行模式）可将频率降下来，最低降至约6kHz，该集成电路以电流模式控制运作，以获得较好的调节效果。
    飞利浦47PF7422型液晶彩电的主、副开关电源

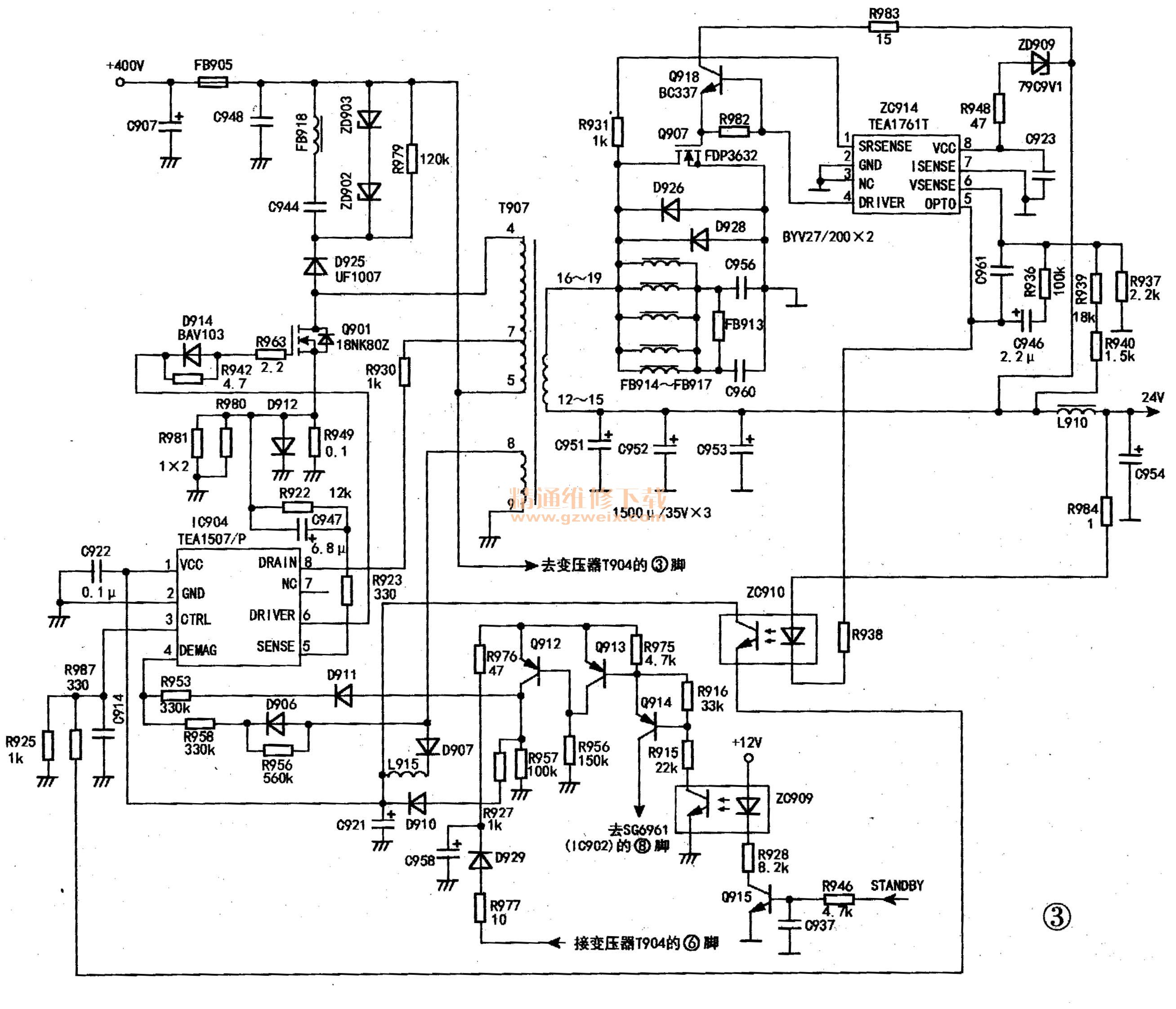

均采用了TEA1507，副开关电源产生＋12V电压，送到主板降压后为主板控制系统供电；主开关电源产生+24V电压，主要为背光驱动电路供电，如图3所示。 C907正端的约400V电压一路经开关变压器T907的⑤一④绕组加到开关管Q901的漏极’；另一路经T907的④一⑦绕组、R930加到TEA1507 （IC904 ）的⑧脚，经⑧脚内的启动电流源电路对①脚外接的电容C921充电，当C921两端电压高于4V时，IC904内部的振荡电路开始振荡工作，从其⑥脚输出驱动脉冲通过R942, D914, R963加到开关管Q901栅极，控制Q901工作在开关状态，使开关电源进入正常工作状态。开关变压器T907的⑧—⑨绕组将感应出感应电压经D907整流、L915、C921滤波后，为IC904的①脚提供完成启动后的工作电压。
。
