彩电保护电路主要有过流（含电源开关管软启动过流保护）、过压（含x射线过量）、欠压（失压）脉冲丢失等保护（设置在开关电源厚膜块中的过热保护电路除外），主要控制在开关电源、行、场扫描、亮度通道、音频功放、高低压输出等电路、就电路组成来看，大致分为：（1）由分立元件组成；（2）由CPU保护端口与对应采样检测、传输及执行保护电路组成；（3）由FC总线与相关保护指示执行电路组成；（4）由小信号处理芯片保护端口与对应采样检测传输及执行电路组成还柏“关电源厚膜块内部逻辑电路构成的过压（欠压）过流保护电路，就控制元件来看。主要用：（1）保险管，保险电组（2）继电器；（3）单向可控硅（或由晶体管构成的模拟可控硅）；（4）光耦器；（5）晶体管（含集成块内的相关逻辑电路）来切断交流或直流电源。传输有关控制信号，使开关电源或行、场十{描I乜路停止工作，关闭亮度通道或处于待机状态，导致彩电出现三无（含保护指示灯闪亮、点亮），同时伴有继电器”嗒嗒“声或黑屏有伴音。因此，当彩电有规律性地出现开机后三无（含同时伴有继电器”嗒嗒“声或保护指示灯闪亮）或收看中自动关机时。

　　就要考虑故障是否因保护电路动作所致。当然，保护电路本身损坏或元件不良，也会导致上述故障现象。
　　
　　一、保护电路特点

　　1、由分立元件构成的保护电路
　　
　　（1） 过压保护电路
　　

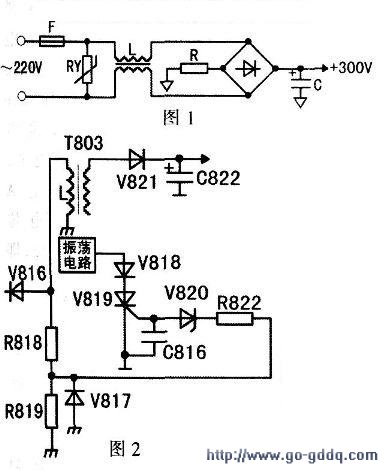

　　图1是最简单的过压，过流保护电路，图中RY（压敏电阻或双向保护二极管）就是交流过压保护元件，一旦交流入过压，RY导通，保险管F熔断，切断交流输入，从而起到保护作用。

　　图2是东芝X-56机芯开关电源过压保护电路，当开关电源稳压系统出现问题使电源输出过压时，开关变压器反馈绕组L两端感应电压必然升高，致使R818、R819分压后的电压也升高，该电压会经R822击穿稳压管V820，从而触发可控硅导通，使开关电源振荡电路停振。

　　图3是松下TC-29V30R彩电过压保护局部电路，它是由晶体管Q554、Q555组成的模拟可控硅保护电路，在正常状态下Q554、Q555均处于截止状态。一旦采样电压（Q554 b极电压高于O.7V，Q554就导通，使得Q555 b极有电流流过，故Q555也导通，Q555 c极电流又经R57l流入Q554 b极，从而使Q554电流增大，于是强烈的正反馈使两管迅速饱和导通，导致D560也正偏导通，高电平加至待机控制电路。使开关电源处于待机状态
　　

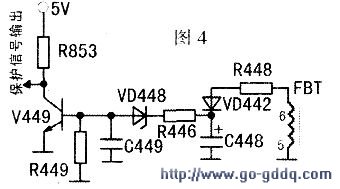

　　图4是高路华TA2592AA彩电过压（X射线过量）保护局部电路。当行输出电路正常工作时，稳压二管VD448截止。控制管V449也截止，若+B电压升高或行逆程电容尖容（或开路）时，行输出变压器5一6绕组输出电压将升高，致使VD448齐纳击穿，v449b搬电压高于0.7V.丁足V449导通。其c极输出低电平。使保护执行I乜路动作，彩电处于佴机状态。
　　
　　（2）欠压（失压）保护电路
　　
　　欠压（火压）保护电路通常是使用PNt，管作为榆测管，当电压正常时。晶体管处于截止状态，当欠压（失压）时检测管b极电下降。致使其饱和导通。然后控制保护执行电路动作。

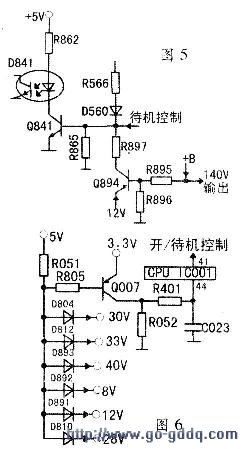

　　图5是松下TC-29V30R（M16M机芯）彩电+B140V欠压保护局部电路，当140v电压正常时，控制管Q894处于截止状态。

　　当140v电压降拿105V以下时。Q9894 b极由 R895、R896对140V的分压低低于11V正常15.4V），Q894饱和导通，使Q8411b极呈高电平而饱和导通，故光藕D841中初级发光二极管亮度大增，导致次级光敏管内阻锐减，开关电源停振。图5是单路欠压（失压）保护电路，多用于较高电压的欠压（失压）保护。

　　图6是LG PT-48A82背投彩电低压多路欠压（失压）保护电路，它与图5相比，主要是增加了隔离二极管（如图中D810、D891……）。其工作原理：当各路低压输出正常时，检测管0007处于截止状态。若某路发生欠压输出时，对应的隔离二极管将导通（如30V欠压对应D804导通）。致使检洲管Q007 b极电压低于2.6V，于是Q007饱和导通，使cPu（IC001）44脚呈高电平。41脚输出待机（保护）信号。

　　（3）过流保护电路
　　
　　过流保护电路主要是对行、场输出电路、开关电源输出电路、开关管、束电流过流实施保护。图7是松下TC一29V30R彩电场输f¨级的过流保护局部电路。由行输出变压器T5016一8绕组产生的行逆程脉冲经D552整流、C554滤波后产生30V，作为场输出块IC45l所需电源。其中R578为过流检测电阻，当场输出级发生过流现象时，R1578两端的压降增大，从而使0557饱和导通，使Q554、Q555（见图3）相继导通，高电平经R566、D560加至Q184lb圾（见图5）使开关电源处于待机保护状态。顺便说明：图7所示电路不仅用在场输出级作过流保护。实际l上很多彩电的行输出级过流保护、开关电源过流输出保护也常常采用类以图7的电路，因此图7电路很具代表性，行必要出图6所示的欠压（失压）保护电路也常常用作过流保护电路，这是因为当某路输出电源过流时，该端电源电脏必降低。会导致欠压保护。

　　图8是长虹C2919P（NC一3机芯）彩电开关电源过流保护电路其上作原理：

　　当开关电源输出l乜流在正常范围时。开关管VQ83e极所串R838、11839两端电压较低，也就是加在控制管VQ825 b e极间电压较低，VQ825处于反偏状态，当开关电源输出过流时，R838、R839两端电压降升高，使VQ825由反偏截止而变为正偏导通，将开关管VQ83 b极电位拉低至停振状态，从而使开关电源得以保护。
　　
　　图9是长虹CK56B2彩电束电流过大保护电路。如果显像管束电流过大，行输出变压器4脚电位将降至正常值以下，取样电阻R425两端电压降增大，使隔离二极管V241负极电位很低，于是V241正偏导通，导致TA7698 4脚（亮度控制）电位呈负值（正常为+3.8V到4.4V），关闭亮通道，此时荧屏呈黑屏状态。
