（4）脉冲丢失保护电路
部分彩电设置了脉冲检测电路，如飞利浦机芯彩电设置了沙堡脉冲检测电路，当相关IC端子检测不到沙堡脉冲是是，就关闭亮度通道，使荧屏无光。有的彩电设置了对行脉冲或场脉冲进行检测电路，如果检测不到对应的行或场脉冲，微处理器就认定彩电发生了故障，从而关闭电源输出或行振荡器，使彩电处于等机状态。

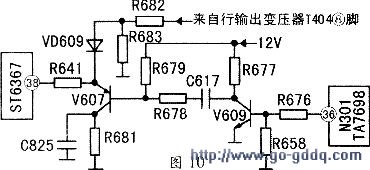

图10是康佳T2138A彩电的行一致性脉冲检测电路，行同步信号取自TA7698 36脚，经R676、R658分压后送至由V609、V607构成的放大器放大，行逆程脉冲经R682、R683分压，由VD609送入V607 e极，合成后经R641送入CPU（ST6367）38脚（行一致性脉冲检测），如果该脚检测不到该脉冲信号或检测到的信号异常。将在开机后5分钟左右出CPU发出关机指令，使机器处于待机状态 具订此功能的还有长虹A3机芯等彩电。
2.以彩电CPU保护端子为核心的保护电路

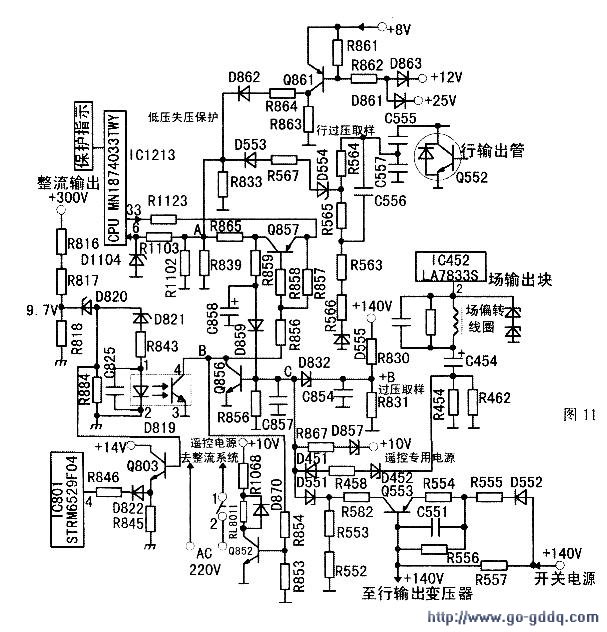

随着CPU技术的应用，彩电保护已由过去分立元件的局部保护发展到由CPU进行故障检测和执行保护（出待机指令） 其CPU单独设有保护端子。该端子通常外接了单路或多路的过压、过流、欠压榆测电路。当彩电发生过压、过流（欠压）故障后，检测电路将其故障信息（电压）传送给CPU保护端子，CPU根据内部没计的软件程序采用保护措施，即发出待机指令。有的还发出保护提示（指示灯颜色发生改变或闪烁）。以彩电CPU保护端子为核心的保护电路主要由故障检测电路（分立元件组成）、保护控制（CPU）端子、保护执行电路、保护提图ll是松下TC一29GF10R彩电（M17机芯）保护电路，主要由CPU（MNl874033TWY）Q856、Q857等相关元器件组成。
其中CPU6脚为保护信号检测端子（正常时为0V），33脚为开/待机控制端子（开机时为高电平5V）。该机有完善的过压、欠压、过流保护功能。现分述如下：
（1）+300V过压保护
如果市电电压升高，导致整流后+300V电压过高时，取样电阻R818压降将会增大，从而将稳压管D820齐钠击穿，其高电位将使Q803饱和导通，其e极输出的高电平将经D822、R846使开关电源厚膜块IC801（STRM6259F04）4脚内部的保护电路动作，开关电源停振：另外，D820齐纳击穿后还会使D821导通，使光藕器D819内3、4脚间的光敏三极管内阻锐减，将图中B点电位拉至很低（0V），又使Q857导通，c极输出高电平，图中A点电位升高，即CPU6脚呈高电平，强迫CPU转入待机保护状态（这实际是一种双保险措施）。
（2）140V过压保护
正常情况下R830、R83l接点分压值约为10V左右。不能出穿D832.若140V输出升高至150V以上时，D832将被齐纳击穿。使图中c点电位升高一Q856导通一B点电位下降→Q857导通→A点电位升高→CPu6脚电位呈高平→34脚输出低电平→待机状态与此同时Q857c极的高电位将经R859、D859反馈至Q856b极以形成自锁（即Q856、Q857维持导通状态）。另一方面，由_fQ856c极的低电平将会使Q852截止，导致继电器RL801常开触点释放，切断市电输入。
（3）10V过压输出保护
当遥控系统专用10V电源电压异常升高时D857击穿导通→c点电位升高→Q856导通→Q857导通→A点电位升高→CPU进入待机保护状态。
（4）行输出过流保护
当行输出级因故障而过流时。过流取样电阻R557两端压降增大。使Q553因b极电位F降而导通，其C极输出高电平又使D551。击穿导通，导致C点商电位→整机进入保护状态。
（5）高压超压保护当电压异常升高，即行输出管Q552r极脉冲电压升高时，该电压打穿D554后由D553整流，R833、R839分压后加至图中A点。使其电位升高→CPU6脚呈高电平→待机状态。
（6）场输出过流保护
当场输出过流或C一454出现漏电、短路故障时。过流取样电阻R454、R462两端电压将升高高。并将I）452齐纳击穿→C点电位升高→整机进入保护状态。
（7）+12V、+25V失压、欠压保护
如果+12V、+25V欠压或失压，D863、D861导→Q1861b极呈低电平→Q86l导通→D862导通→A点呈高电平→待机状态，下面简略介绍保护指示：该机芯没有主电源开关。插上电源插头副电源工作，为CPU提供工作电压。电源指示灯为黄色，即待机状态，按下开机开关，CPU由待机转为开机状态。指示灯由黄变红，随后熄灭0.5秒，当继电器Rl_801常开触点闭合后。指示灯变绿。表示机器进入正常收视状态如果电源或负载有问题，指示灯只由黄变红，而红灯不熄灭如果收看中出现故障，指示灯由正常的绿色转为红色。
