3.IIC总线系统保护电路
　　
　　由于IIC总线控制技术已经应用到彩电上。所以新型彩电几乎都利用IIC总线对被控电路进行检测。当被控电路发生故障时，其故障信息会由IIC总线传给CPU，CPU将会作出判断，并采取相应的保护措施，部分彩电还会通过指示灯颜色、亮度的政变或指示灯闪烁的次数向使用者提供自榆信息（如索尼、夏普部分彩电）。对于总线系统检测不到的部位，如行、场扫描电路、电源电路，则设立由分丑元件或CPU保护端子监测的保护电路。所以新型彩电的保护系统十分完善。

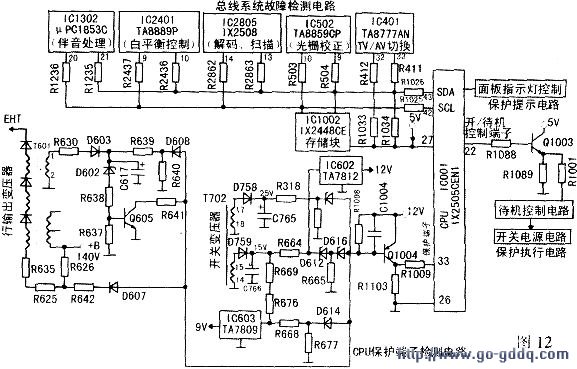

　　图12为夏普SS-l、SP-42M/7l机芯彩电保护电路。它是由12C总线故障榆测系统、CPTLJ保护端子检测及分盘元件保护（设在电源和行输m电路）、保护执行、保护提示等电路组成下面分别介绍：CPU43、42脚为串行数据线和串行时钟线，它上面挂有5个被控电路Ic，同时与存储器ICl002（IX2448CENl）进行数据交换，当CPU通过总线检测到上述电路之一发生敞障时。就会采取保护措施，并给出相应的故障提示。另外，CPU的33脚为保护端子，它通过Q1004的导通而担负六路的保护检测：第一路是开天电源输出的25V过压检测。

　　当过压后，D307将击穿导通。Q1004因h极为低电平而导通。

　　CP33脚为离电平，则22脚（开/待机控制）输出低电平，机器处于待机保护状态；第二路通过D612、D616对15V进行过压检测保护；第三路通过D614，利用R667、R668分压。对IC603（TA7809）1脚电压进行过压保护；第四路通过D602、0605对行输出过压（灯丝电压）进行过压保护，不难看出，当D603整流、C617滤波后电压过高时。D602、0.605、Q1004相继导通。机器处于待机保移、状态；第五路为灯丝电压欠压（失压）保护，当D603整流后电压偏低或消失时，D608将导通。使Q1004h极为低电平。保护电路动作；第六路为束电流过流保护，当电子束流过大时，D607将导通。致使Q1004b极为低电平。保护电路动作。

    　　4.以小信号处理芯片保护端子为核心的保护电路
　　

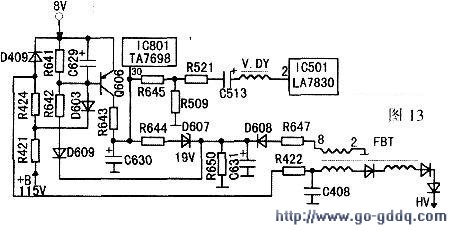

　　许多彩电小信号处理芯片都设置有X射线过量保护、ABL，亮度自动控制、行逆程脉冲输人、黑电平钳位、白平衡自动检测端子，如这蝗检测端子检测剑的电压、脉冲或电流异常，小信号处理芯片内的保护电路将进入保护状态以小信号处理芯片保护端予为核心的保护电路多数由分立元件构成的比较检测系统、小信号处理芯片保护启动和保护执行电路组成。较新型彩电还和CPU联动（或用IIC总线），向CPU传递保护信息，然后通过待机实现保护小信号处理芯片保护端子的检测火致有三类：一是电压翻转。这类IC是当彩电正常时检测端子为低电平，高电平（发生故障）时翻转，如TA7698AP30脚（X射线过量）正常时为高电平，有故障时为低电平。如TDA884I/4318脚（黑电平检测）；二是脉冲检测。这类IC的脉冲信号检测端子在彩电正常工作时应有相应幅度的脉冲输入（比如沙堡脉冲或行、场脉冲信号）。如检测到的脉冲信号异常或检测不到相应的脉冲信号。小信号处理芯片会进人相应的保护状态（如黑屏或使行振荡电路只工作）；三是，一定电压范围，如ABL检测端子（如超级芯片TMPA880927脚）、高压自动限制端子（如超级芯片TD。A9383@脚）。该类脚电压允许在一定范围内变化，当超出设定的电压范同时，相应保护将启动，有必要说明：不少厂家在小信号处理芯片的保护端子上开发了多种保护，如x射线过量端子不仅过流保护，图13是飞跃54C2Y21—2彩电（TA，二片机芯）保护电路。

　　它具有行逆程电压过高（x射线过量）、场输出过流，电子束过
