康佳P29AS216彩电属AS机芯（型号中间有AS的都属该机芯，如P21AS281 ，P34AS216等），其数字板上的主芯片U301型号为MST5C26-LF，行、场扫描和小信号处理块U700采用TDA8380，电源芯片采用FSCQ1265。

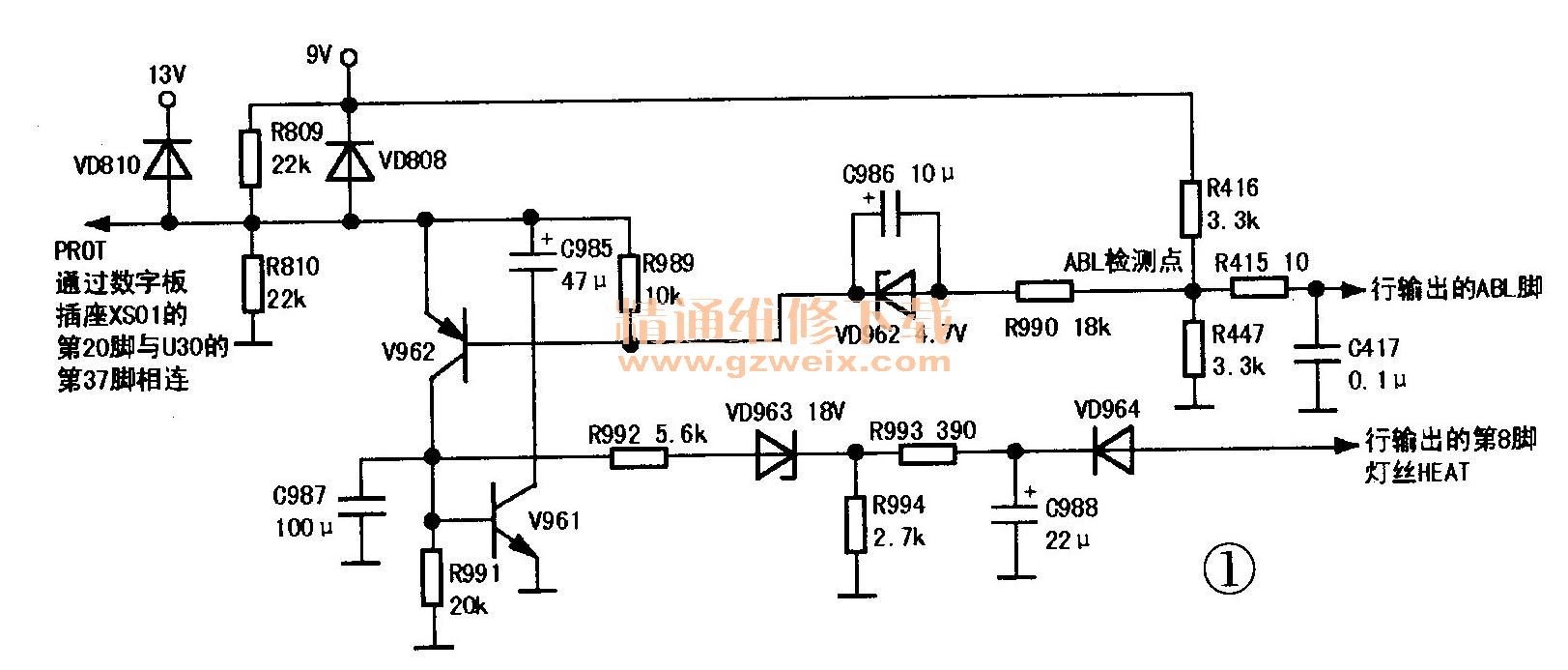

    该机芯彩电的保护电路如图1所示。数字板插座XS01的20脚（PROT）与U301的37脚相连，正常时该脚为高电平，如外电路有问题该脚立即变为低电平；U301的35脚，即数字板插座XSO1的28脚（POWER ON/OFF）发出高电平待机信号，此时开关电源的输出电压约降低一半，场电路停止工作，整机进入待机状态。

    一、保护电路分析
    1．行高压过压保护
    行输出变压器⑧脚的显像管灯丝电压经VD964整流、C988滤波得到一直流电压，经R993、 R994分压后加到VD963的阴极。正常时，VD963截止，V961、V962截止，PROT端因通过R809、 R810对9V电源分压得到4.5V，呈高电平状态，整机正常工作。如因某种原因引起行高压过高，灯丝电压也同步升高，当达到VD963击穿电压时，V961、V962导通，PROT端为低电平，U301保护起控。
    V961、 V962组成模拟可控硅，一旦导通后便处于自锁状态，即使保护电路启动后高压消失，但机器仍不会自动重启，需关机后再开机方能再次启动。
    2.显像管束电流过大保护（ABL）
    行输出变压器ABL端经R415与R416、 R447相连，相连点即为ABL检测点。由于R416、R447对9V分压，在R447上得到一正电压。在显像管正常发光时，束电流流过R415、R447，在R447上形成一个负电压，由于负电压不大，此时ABL检测点仍为正电压；当束电流过大时，R447上形成负压较大，VD962导通，V961随后也导通并自锁，PROT端为低电平，U301保护起控。
    另外，当9V或13V电压过低时，在二极管VD808、VD810的作用下，PROT端也为低电平。
    保护电路启动后，整机处于待机状态，9V和13V电压消失，V961、V962又退出导通状态，这时难以判断保护起控的原因。因此，实修时通常采用断开保护电路的办法来区分故障部位。须注意的是，在断开保护电路前需检查高压或电子束流有无异常，尤其是高压，因为如果确是因外电路有问题引起高压过压，贸然断开其保护电路，易导致故障扩大甚至危及显像管。
    引起高压过压的原因主要有开关电源B＋电压升高和行逆程电容容量变小，因此在检修保护起控故障时，可先检查逆程电容，再在B＋端接上100W～200W/220V灯泡做假负载，长时间观察。另外，可用一只稳压二极管并联在B＋端与地之间，其正极接地。稳压二极管的稳压值约比B＋电压高5V～10V即可。试机中，如果稳压二极管击穿，说明B＋过压。

    二、故障维修实例
    一台P21 SA383彩电，无规律自动停机（有时候能正常工作两三小时），再次遥控开机后又能正常工作。
    分析检修：试机，测得VD963负端电压为很稳定的15V、 V961的基极电压在0.2V左右波动，且有升高趋势。按原理分析，该点电压在外电路正常情况下应为0V，只有VD963和V962轻微漏电才能引起该点电压升高且波动（漏电严重就会保护）。拆下VD963检测，正常；再查V962，发现其c、e脚间有污物，用小刀刮去污物，再涂上蜡后装上试机，V961基极电压为稳定的0.03V，长时间试机，故障再未出现。

    例2：一台P29AS391彩电，开机后指示灯亮，有高压声，但无光栅。
    分析检修：实测发现，在开机约两三秒后，＋B电压迅速由＋145V降为90V，行电路也停止工作。怀疑保护电路已起控，试断开V961的基极后开机，屏上出现亮度很暗且枕形失真的光栅，开关电源输出的各级电压均正常，但遥控及按键失灵。估计数字板有问题，代换后故障排除。
