二、保护电压翻转电路
电压翻转电路的作用是：保护检测电路检测到故障时，向电压翻转电路送人触发电压，翻转电路由正常时的工作状态，转为相反的工作状态。电压翻转电路大多由兰极管、可控硅或模拟可控硅电路组成，有的电压翻转电路还兼作故障检测电路或保护执行电路。多数电压翻转电路正常时工作于截止状态，收到检测电路的触发电压时，变为饱和导通状态，向保护执行电路送人启动电压，或直接执行保护措施；个别电压翻转电路正常时工作于饱和导通状态，收到检测电路触发电压时，变为截止状态，向保护执行电路送人启动电压，或直接执行保护措施。
1．由三极管组成的电压翻转电路
三极管组成的电压翻转电路，分NPN三极管和PNP三极管两种电路。由三极管组成的电压翻转电路，当触发电压消失时，会自动退出保护状态，恢复正常工作。
（1）NPN三极管电压翻转电路
由NPN三极管组成的电压翻转电路，如图8所示。该电路应用于保护电路中，正常时输入端A点为低电平，三极管Q1工作于截止状态；检测电路送来触发电压时，A点变为高电平，Q1由截止状态变为饱和导通状态。图中的B点为该电路的测试点；图8：所示的电压翻转电路，正常时B点输出高电平，电压翻转后B点变为输出低电平；图8b所示的电压翻转电路，正常时B点输出低电平，电压翻转后B点变为输出高电平。
（2）PNP三极管电压翻转电路
由PNP三极管组成的电压翻转电路，如图9所示。该电路应用于保护电路中，正常时输人端A点为高电平，Q1工作于截止状态；检测电路送来触发电压时，A点变为低电平，Q1由截止状态变为饱和导通状态。图中的B点为该电路的测试点：图9。所示的电压翻转电路，正常时B点输出高电平，电压翻转后B点变为输出低电平；图9b所示的电压翻转电路，正常时B点输出低电平，电压翻转后B点变为输出高电平。
2．由可控硅组成的电压翻转电路
由可控硅组成的电压翻转电路，由于可控硅的特性决定，只要保护电路维持供电，当触发电压消失后，仍可维持保护状态不变。只有关机放电后，才能恢复正常工作。
（1）可控硅电压翻转电路
由可控硅组成的保护执行电路如图10所示。正常时可控硅Q1控制极的输人端A点为低电平，可控硅Q1截止；检测电路送来触发电压时，A点变为高电平，可控硅Q1被触发导通，电压翻转，经隔离电阻R3输出保护电压，进人保护状态。图中的B点为该电路的测试点：图10a正常时B点为高电平，电压翻转后B点输出低电平；图10b正常时B点为低电平，电压翻转后保护时B点输出高电平。
（2）可控硅翻转保护电路
很多彩电的保护电路中，不但采用可控硅执行翻转任务，还赋予可控硅直接执行保护措施。如图11所示的可控硅电压翻转电路，不但担任电压翻转任务，而且可控硅被触发导通的同时，兼做保护执行电路。图11：是常见的＋B电压过压保护电路，当因稳压电路故障，造成开关电源输出电压升高时，过压检测电路向可控硅控制极送人触发电压，可控硅被触发导通，将＋B电压对地短路，迫使开关电源停振，达到保护的目的。图11b是开关电源初级常见的可控硅过压保护电路，当开关电源输出电压升高时，反馈绕组的电压也会升高，该电压被过压检测电路检测后，输出触发电压，可控硅被触发导通，将开关管的b极信号对地短路，迫使振荡电路停振，达到保护的目的。图11c是平板彩电电源板常见的可控硅过压、过流保护电路，当电源板输出电压过高或电流过大时，过压、过流检测电路向可控硅控制极送去高电平触发电压，可控硅被触发导通，将开／关机控制电路光祸的①脚高电平拉低，迫使光耦截止，控制开／关机VCC电流截止，切断主电源或PFC驱动电路的VCC供电，PFC电路和主电源停止工作，达到保护的目的。
3．模拟可控硅电压翻转保护电路

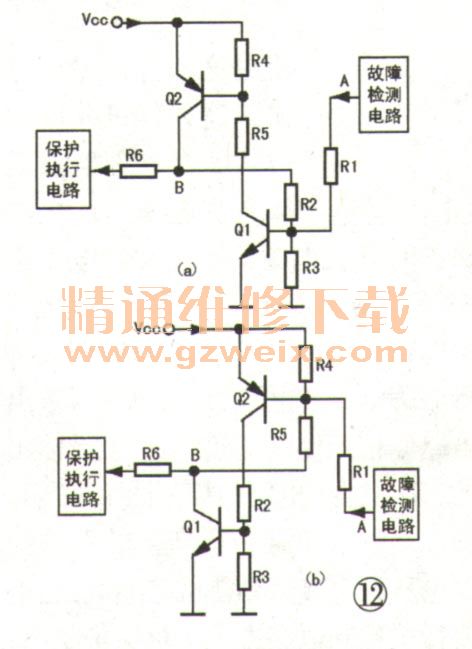

模拟可控硅组成的保护执行电路如图12所示。由一个NPN三极管Q1和一个PNP三极管Q2构成，每个三极管的b极通过电阻分别接到另一个三极管的c极。图12a为高电平进人保护状态，故障检测电路输出的触发电压接到NPN三极管Q1的b极，正常工作时，Q1的b极输人端A点无触发电压，为低电平，Q1、Q2均截止，输出端B点为低电平；检测电路送来触发脉冲时，A点送入高电平，Q1导通，其c极电流通过R5将Q2 b极电位拉低，Q2正偏导通，其C极B点输出高电平，一方面通过R2为Q1 b极提供正向电压，维持导通状态，另一方面通过R6输出控制电平，对保护执行电路实施控制；图12b为低电平进人保护状态，故障检测电路输出的触发电压接到PNP三极管的b极，正常工作时，印的b极输人端A点为高电平，Q1、Q2均截止，B点输出高电平；故障检测电路A点送人低电平时，Q2导通，其c极电流通过R2为Q1 b极提供正向电流，Q1正偏导通，其c极B点输出低电平，一方面通过R5为Q2b极提供正向电压，维持导通状态，另一方面通
过R6输出控制电平，对保护执行电路实施控制。
