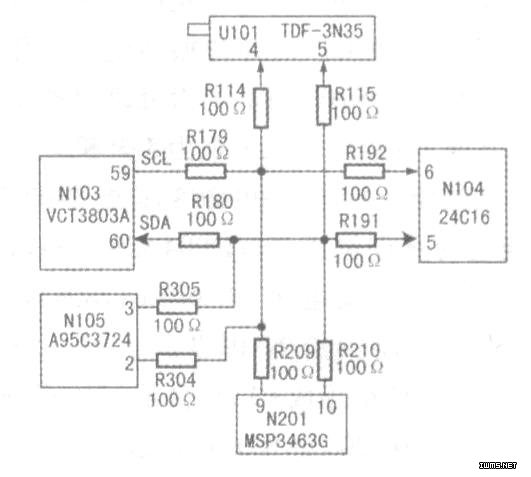

该机的总线连接关系如上图所示，N103的总线外挂高频调谐器u101、存储器N104、音频信号处理器N201、实时时钟集成块N105。
存储器N104与普通的IIC总线控制彩电一样，存储着三类数据，即用户数据、质量控制数据、项目选择数据。用户数据是指图像亮度、色度、对比度、伴音音量、声音模式、预置节目等数据，该数据通过遥控器便可调节，而质量控制及项目选择数据需按照特定方法进入工厂调试状态方可调节。若存储器中数据丢失或物理性损坏，轻者某些控制功能失效，重者不开机，甚至还会表现出许多奇怪的故障现象．该机存储器N104引脚功能实测数据见下表。
提示：1．在彩电正常工作时。一些电路会产生大浪涌电流和高压尖脉冲。这些干扰将可能改写存储器中的数据．从而引发故障，因此在检修时应消除高压打火及接触不良打火现象．并且不能随意短接电路中的滤波电感，拆下电路中的退耦电容。
2．由于存储器中的数据的丢失或改写是在瞬间发生的，尤其是在开关机瞬间．因此对于关机前正常、再开机后出现故障的彩电(可出现光栅)，应首先查看总线数据是否正常。
3．由于该系列机的基本数据存储在VCT3803A／01A中的ROM中，因此可以换用空白存储嚣，但换用后应进行总线数据调整．方可正常收看一当N103(59)、(60)脚电压异常时，为丁判断是N103的故障还是SCL或SDA传输线路或所挂器件的故障，可断开SCL、SDA线上的所有负载，此时N103(59)、(60)脚电压应在3．5V左右波动，否则说明N103未正常工作或损坏。
| 引脚 | 符号 | 引脚功能 | 直流电压(V) | 对地电阻(kΩ) | ||
| 有信号 | 无信号 | 红笔接地 | 黑笔接地 | |||
| 1 | P1 | 接地 | O | O | 0 | 0 |
| 2 | P2 | 接地 | 0 | 0 | O | 0 |
| 3 | P3 | 接地 | 0 | O | O | 0 |
| 4 | P4 | 接地 | 0 | O | 0 | O |
| 5 | SDA | IIC数据线 | 3.9 | 3.9 | 9.5 | 5.6 |
| 6 | SCL | IIC时钟线 | 3.6 | 3.9 | 9.5 | 5.6 |
| 7 | GND | 接地 | O | 0 | 0 | 0 |
| 8 | VSS | 供电脚 | 5 | 5 | 8 | 5.5 |
1．PAL／NTSC制带通滤波切换
由于该芯片I／O输出端口功能可通过软件进行检查，因此不同厂家对其掩膜后的(1)、(5)～(10)、(61)～(64)脚功能不尽相同。在康佳P2960S、P2971S型彩电中，N103(1)脚功能是PA1／NTSC选通开关控制端。PAL制时该脚电压为5V，NTSC制时该脚电压为0V。

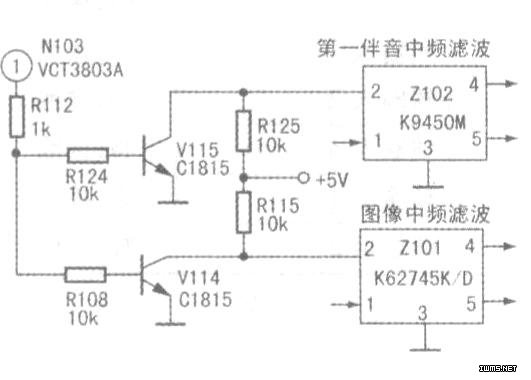

如右图所示，当接收PAL制信号时，三极管V114、V115饱和导通，带通滤波器(亦称声表)z101、Z102(2)脚电压接近0V，两滤波器按PAL制信号的幅频特性曲线要求进行陷波；同理，当接收NTSC制信号时，V114、V115截止．Z101、Z102(2)脚电压为5V．两滤波器按NTSC制信号的幅频特性曲线要求进行陷波。
2．地磁校正电路

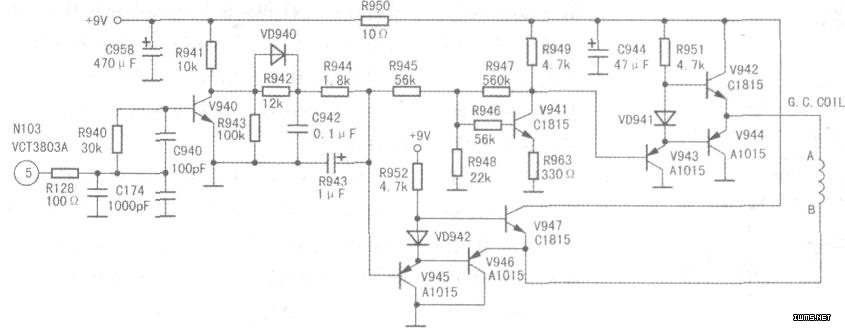

地磁校正电路又称为光栅旋转电路．其目的是消除地磁场对图像的不良作用，避免光栅出现水平倾斜现象。该机的地磁校正电路由V940-V947及安装在显像管锥体上的地磁校正线圈(又称光栅旋转线圈)G．C．COIL组成，如中图所示。当N103(5)脚电压低于2．5V时，V940导通，V940c极为高电平，V945、V946截止。V947导通；此时V941导通，其c极为低电平，V943、V944导通，V942因VD941的钳位作用而截止，此时流过地磁校正线圈的电流回路为：+9V→R950→V947的c、e极→地，即地磁线圈右的电流方向为B至A。同理，当N103(5)脚电压高于2．5V时，V940导通，其c极为低电平，V945、V946导通，V947因钳位二极管VD942的作用而截止；此时V941截止，其c极为高电平，V943、V944截止，V942导通，此时流过地磁校正线圈的电流回路为：+9V→R950→V942的c、e极→V946的c、e极→地，即地磁线圈中的电流方向为A至B。
当地磁线圈中有直流电流通过时，地磁线圈产生磁场。显像管中的电子柬将切割其磁场，在磁场力的作用下，电子束发生偏移，以抵消地磁场对光栅的影响，消除光栅的左右倾斜现象。
3．X射线保护及ABL控制电路

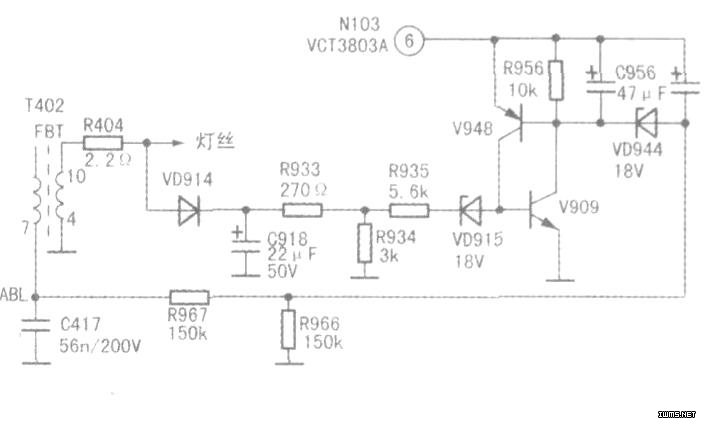

N103(6)为保护检测端，正常工作时该脚电压为4．8V。若因某种原因导致高压过高．即X射线剂量超过标准，此时行变T401(10)-(4)绕组输出的灯丝电压超过6．9V，经VD914、C918整流滤波及R933、R934分压后的直流电压将超过18V。VD915击穿，V909、V948导通．N103(6)脚电压由4．8V下降至1．2V左右，N103(7)脚立即输出低电平关机指令．整机进入保护待机状态，如下图所示。由于V909与V948连接形式为单向可控硅模式，即使进入待机状态后触发脉冲消失．该电路依靠自身的电流仍能维持锁定状态．只有切断电源后方能再开机。
当光栅亮度大幅增加时，即电子束流大幅增加，T402(7)脚电压大幅下降，在VD944的稳压作用下．V948基极电压下降，V948导通，N103(6)脚电压下降，同x射线保护一样．整机立即进入保护待机状态。
4．“自由听”控制

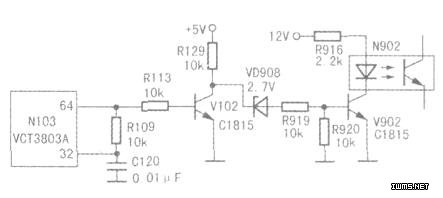

“自由听”即关闭电视画面仅听伴音。此部分控制电路由三极管V102、V902及光耦N902组成．如左图所示。正常收看电视时．N103的(64)、(32)脚电压均为0V，V102截止，VD908导通，V902导通，光耦中二极管发光，开关电源处于正常工作状态；若设置为“自由听”状态，(64)脚由0V变为5V，此电压一路经R109使(32)脚由Ov升至5V，N103内部的行、场振荡器停止工作；另一路经R113加到V102基极，V102饱和，V902截止，光耦中二极管截止，光敏三极管c、e极电阻很大，开关电源工作在轻负载状态。
