六、行扫描电路

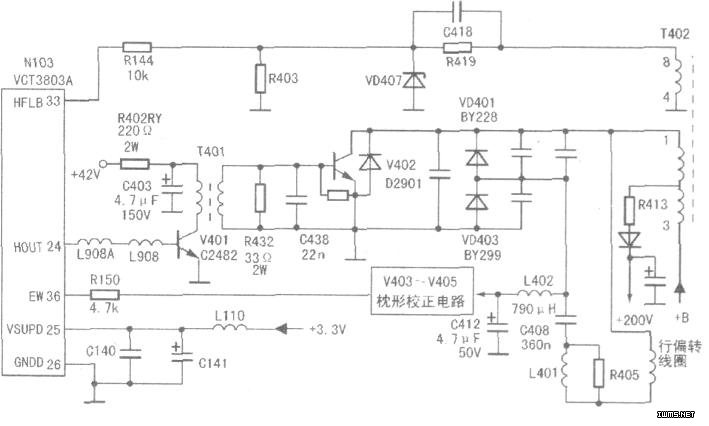

行扫描形成电路由N103的(24)、(25)、(26)、(33)、(36)脚外接元件和集成电路内部相关电路组成，如上图所示。N103内置同步分离、行振荡、行激励电路，(24)脚输出行激励脉冲信号。正常工作时，(24)脚的直流电压约为O.5V。
行输出变压器T402(8)脚输出的行逆程脉冲信号，经R419、R403分压及VD407稳压后，由N103的(33)脚送入内部的AFC电路中，行逆程脉冲信号与N103内部的微处理器电路产生的20．25MHz时钟信号进行鉴相，其误差信号用锁定行振荡电路的振荡频率，使之与发送端信号完全同步。
提示：N103的(25)脚为行、场扫描信号形成电路的供电端，若(25)脚无3.3V工作电压时，电源指示灯闪烁，无光栅、无伴音。
该机行输出电路仍采用常见的双阻尼二极管行输出电路，以便枕形校正。N103的(36)脚输出的枕形校正信号经v403～v405变成下凹场频抛物波，经行频阻流电感L402加到双阻尼二极管V13401的正极，即S校正电容C408的上端，对C408中通过的行频锯齿波电流进行调制。C408两端电压在场频抛物波电压的调制下。形成上凸的行频抛物波电压，使行扫描电流锯齿波幅度在光栅上、下部时最小，中间位置处最大，从而使枕形失真得以校正。
提示：C412既与L402组成滤波器，阻尼行频脉冲进入枕校电路，又与S校正电容C408共同完成场频抛物波对行频锯齿波的调制。实修中发现，C412易失效。
七、伴音电路

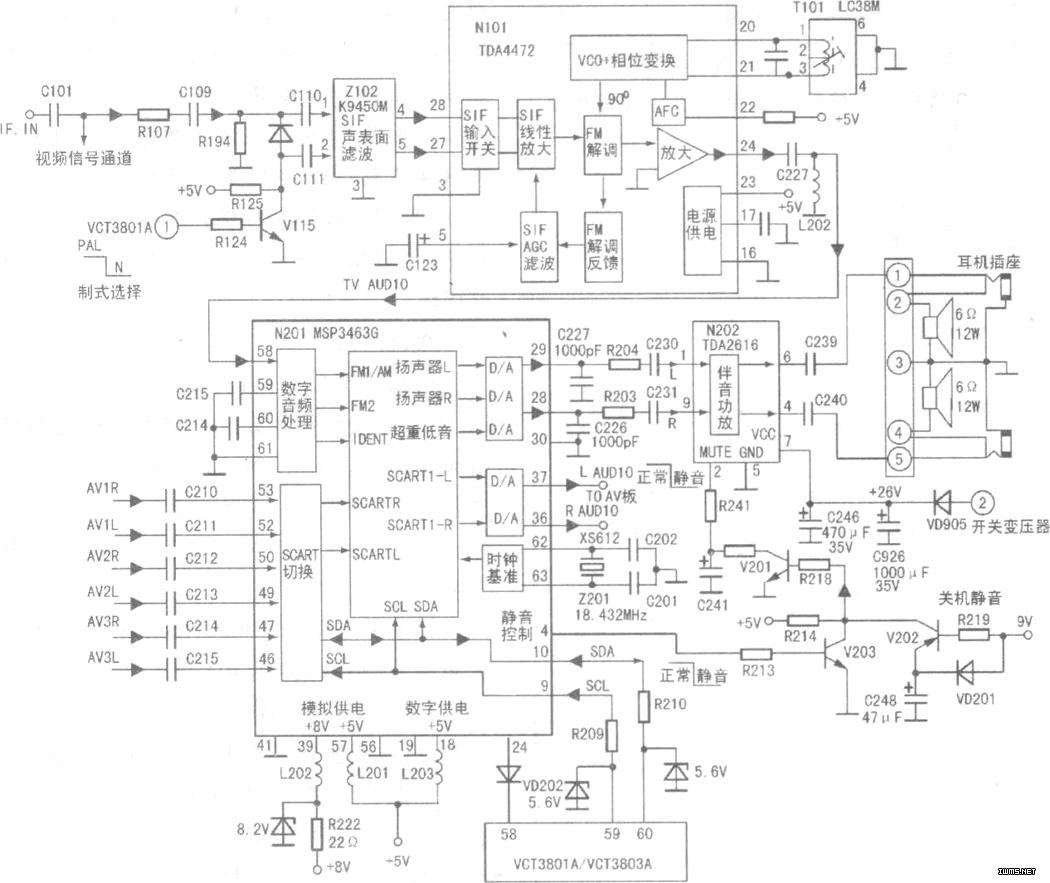

该机伴音电路如下图所示，从声表面滤波器Z102(4)、(5)脚输出的第一伴音中频信号送至N101的(28)、(27)脚，经N101内部音频TV/AV切换、SIF线性放大、限幅处理、FM乘法解调后从N101的(24)脚输出第二伴音中频信号(65MHz、6．0MHz、5．5MHz或4．5MHz)，由数字音频处理板插件XS205的(22)脚送往数字音频处理集成电路N201(MSPR3463G)的(58)脚。此电路不仅用于康佳P2960S、P2971s型彩电中，还用于康佳I系列数字高清彩电中，也大量用于其他品牌彩电中。
多制式声音处理器MSPN63是MSP3410D的换代产品，仅去掉了MSP3410D中的丽音(NICAM)解调功能。这样既适应我国国内广播电视具有丽音信号发送的电视台极少的现状，又在保证所需功能和质量的前提下简化了Ic内部结构，降低价格，更多地满足了中国彩电生产厂家的需求。
提示：MSP3463G有64脚方形、64脚双排直列、52脚双排直列三种封装形式，三者之间不可互换。MSP646aG可与同封装形式MSP3410D互换，但无丽音输出功能。
在康佳P2960S、P2971s彩电中采用64脚双排直列的MSP3463G，其引脚功能及实测数据见下表。
| 脚号 | 符号 | 功能 | 直流电压(V) | 对地电阻(kΩ) | ||
| 有信号 | 无信号 | 红笔接地 | 黑笔接地 | |||
| 1 | AUD.CL-OUT | 未用接地 | 0 | 0 | 0 | 0 |
| 2 | NC1 | 未用接地 | 0 | O | O | O |
| 3 | NC2 | 未用接地 | O | O | 0 | O |
| 4 | WOOFMUTE | 重低音静音脚 | 4．9／0 | 4.8 | 13 | 8.8 |
| 5 | MUTE | 未用接地 | O | 0 | 0 | O |
| 6 | ADP—SEL | 未用接地 | O | 0 | 0 | 0 |
| 7 | STANDBYG | 待机开关脚 | 4.9 | 4.9 | 1.8 | 1.8 |
| 8 | NC3 | 未用接地 | O | O | O | 0 |
| 9 | IIC-CL | 时钟线 | 3.9 | 3.7 | 9.5 | 5.6 |
| 10 | IIC一DA | 数据线 | 4 | 3.9 | 9.5 | 4.5 |
| 11 | IIS-DA | 未用接地 | 2.5 | 0 | 0 | 0 |
| 12 | IIS—MS | 未用接地 | 2.5 | 0 | 0 | O |
| 13 | IIS—OA—OUT | 未用接地 | 2.5 | O | 0 | 0 |
| 14 | IIS—OA—IN1 | 未用接地 | 0 | 0 | O | 0 |
| 15 | ADR—oA | 未用接地 | 0 | O | O | O |
| 16 | ADK—MS | 未用接地 | 0 | 0 | O | 0 |
| 17 | ADK—CL | 未用接地 | 0 | O | O | 0 |
| 18 | DVSUP | 数字电路供电 | 4.9 | 4.9 | 1 | 1 |
| 19 | DVSS | 数字电路接地 | O | O | 0 | O |
| 20 | IIS—OA—IN2 | 未用接地 | O | 0 | 0 | O |
| 21 | NC4 | 未用接地 | 0 | 0 | O | 0 |
| 22 | NC5 | 未用接地 | O | 0 | O | 0 |
| 23 | NC6 | 未用接地 | O | 0 | O | O |
| 24 | RESETG | 复位脚 | 3.9 | 3.9 | 12.5 | 8 |
| 25 | DACA—R | 耳机输出(未用) | 2 | 2.1 | 3.2 | 3.2 |
| 26 | DACA—L | 耳机输出(未用) | 2 | 2.1 | 3.2 | 3.2 |
| 27 | VREF2 | 接地 | O | 0 | O | O |
| 28 | DACNLP | 伴音输出 | 7 | O．6 | 3_2 | 3月2日 |
| 29 | DACNLL | 伴音输出 | O．6 | O．5 | 3.2 | 3.2 |
| 30 | NCB | 未用接地 | O | O | O | O |
| 31 | DACM—SUB | 未用接地 | O．5 | 0 | 0 | 0 |
| 32 | NC7 | 未用接地 | 0 | 0 | 0 | 0 |
| 33 | SC2-OUT-L | 悬空或接地 | ||||
| 34 | SC2一OUT—R | 悬空或接地 | ||||
| 35 | VREF1 | 接地脚 | O | O | 0 | O |
| 36 | SCI—OUT—R | 音频输出 | 3.9 | 3.8 | 13.2 | 9.4 |
| 37 | SCI—OUT—L | 音频输出 | 3.9 | 3.8 | 13 | 9.4 |
| 38 | CAPL-A | 耳机音量滤波 | 5．5-3．5 | 5．5—3．5 | 13 | 9.8 |
| 39 | AHVSUP | 模拟电路供电 | 8.4 | 8.4 | 1.2 | 1.2 |
| 40 | CAPL-M | 伴音音量滤波 | 5．5-3．5 | 3.4 | 13 | 9.5 |
| 41 | AHVSS | 模拟电路接地 | 0 | O | 0 | O |
| 42 | AGNDC | 参考电压滤渡端 | 2.2 | 2.2 | 13 | 9.5 |
| 43 | SC4-IN-L | 未甩悬空或接地 | ||||
| 44 | SC4-IN-R | 未用悬空或接地 | ||||
| 45 | ASG4 | 接地 | 0 | O | O | O |
| 46 | SC3-IN-L | 音频输入 | 3.2 | 3.2 | 13 | 9.8 |
| 47 | SC3-IN-R | 音频输入 | 3.2 | 3.2 | 13 | 9.8 |
| 48 | ASG2 | 接地脚 | O | O | 0 | O |
| 49 | SC2-IN-L | 音频输入 | 3.2 | 3.2 | 13 | 9.8 |
| 50 | SC2-IN-R | 音频输入 | 3.2 | 32 | 13 | 9.8 |
| 51 | ASG1 | 接地脚 | O | 0 | 0 | O |
| 52 | SC1-IN-L | 音频输入 | 3.2 | 3.2 | 13 | 9.8 |
| 53 | SC1-IN-R | 音频输入 | 3.2 | 3.2 | 13 | 9.8 |
| 54 | VPEFTOP | 参考电压滤波 | 2.6 | 2.7 | 1.6 | 1.5 |
| 55 | MONO—IN | 未用 | O | O | O | O |
| 56 | AVSS | 模拟电路接地 | 0 | O | O | O |
| 57 | AVSUP | 模拟电路电源 | 4.9 | 49 | 1 | O8 |
| 58 | ANA—IN+ | SIF输入 | 1.6 | 1.5 | 13.5 | 8 |
| 59 | ANA-AN- | 交流接地 | 1.4 | 1.5 | 13.5 | 8 |
| 60 | ANA-IN2+ | 交流接地 | O | 0 | 13.5 | 8 |
| 61 | TESTEN | 接地 | 0 | 0 | 0 | 0 |
| 62 | XTAL—IN | 晶振 | 1.6 | 1.6 | 12 | 8 |
| 63 | XTAL—OUT | 晶振 | 1.6 | 1.6 | 12 | 8 |
| 64 | TP | 接地 | O | 0 | O | O |
提示：MSP3463G数字音频处理板共有两组电源输入，一组是由N904(7809)输出的+9V电压经R222降压至8．4V供给其(39)脚，作为模拟电路+8V供电；另一组是由N905(7805)稳压输出的+5V电压分别供给(57)脚(模拟电路+5V供电)、(18)脚(数字电路+5V供电)。这两组供电均受控于待机电路，即在待机状态时N904、N905的输入供电均被切断。
输入到N201(58)脚的Tv音频信号经N201内部数字化处理D／A变换后．分别从(28)、(29)脚输出双声道模拟音频信号，经音频板插座的(2)、(3)脚送至伴音功放ICN202(TDA2616)的(9)、(1)脚。
T13A2616是款既可采用单电源供电，又可采用正、负电源供电(此时无输出电容)的Hi—Fi音频功放集成电路。若采用单电源供电，其工作电压为15V～42V，推荐值为24V。该Ic内设过热、过流保护及静音控制电路，其引脚功能与实测值见下表。
| 脚号 | 符号 | 功能 | 直流电压(V) | 对地电阻(kΩ) | ||
| 有信号 | 无信号 | 红笔接地 | 黑笔接地 | |||
| 1 | INV1 | 左声道输入 | 11.5 | 11.5 | 4 | 10 |
| 2 | MUTE | 静音控制 | 26 | 26 | 9.8 | 8.5 |
| 3 | 1—2VP—GND | 1／2供电电压(接地) | 13 | 13 | 1.8 | 9.5 |
| 4 | OUT1 | 左声道输出 | 13 | 13 | 13 | 7.8 |
| 5 | -VP | 负压供电(接地) | 0 | O | O | 0 |
| 6 | OUT2 | 右声道输出 | 13 | 13 | 12.5 | 7.8 |
| 7 | +VP | 供电电压 | 26 | 26 | 9.8 | 1.8 |
| 8 | INV1-2 | 反相输入 | 13 | 13 | 10 | 9.3 |
| 9 | -INV2 | 右声道输入 | 11.5 | 11.5 | 40 | 10 |
正常工作时，N201(4)脚电压约4．8V，V203饱和导通，其集电极电压约为0．3V，V201截止，。N202(2)脚电压为高电平；静音控制时，N201(4)脚电压为0V(低电平)，V203截止，+5V电压经R214、R218给V201提供基极偏置电压，V201导通，N202(2)脚电压下降至2V左右，进入静音状态。
关机时，+9V电压消失，V202基极为低电平，V202导通，C248两端充得的83V电压经V202e、c极及R218加至V201基极，同时C241正极电压为V201集电极供电，V201饱和导通，N202(2)脚电压下降至2V左右，立即进入静音状态。
