四、视频输入及亮色处理

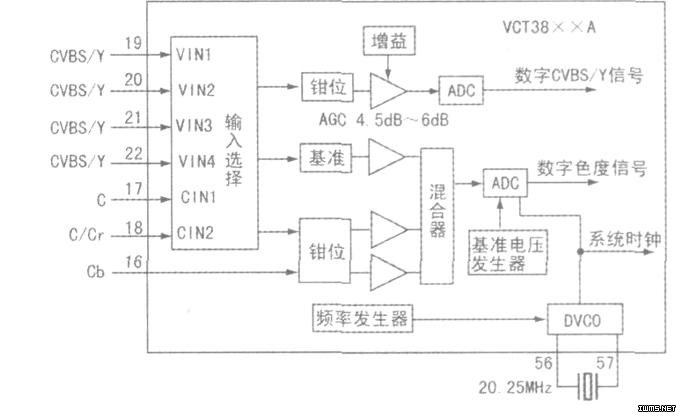

VCT38××A可接收4路复合视频信号，2路s端Y/C信号、Y/Cb/Cr输入，如上图所示。(19)-(22)脚为复合视频信号CVBS或S-VHS中的亮度信号Y输入端；(17)、(18)脚为S—VHS中的色度信号C输入端；(16)脚为Y/Ch/cr中的Cb信号输入端；(18)脚为Cr输入端。
输入的视频信号首先经输人选择，然后进行放大(其放大增益调节范围为4．5dB～6dB)，最后送入A/D变换器。A/D变换器的变换频率为20．25MHz，由时钟电路提供。
VCT38xxA的亮色信号处理过程均在IC内部完成，分离出的亮度信号与解调出的色差信号直接送至IC内部的RGB矩阵电路．不再从IC的引脚输出。
RGB矩阵电路由(28)～(30)、(37)-(40)、(42)-(14)脚外接元件和集成块内部电路组成，其作用是对R—Y、B—Y、Y信号进行矩阵变换及图像R、G、B基色信号与字符R、G、B基色信号的切换选择，为末级视放电路输出R、G、B基色信号。
VcT38xxA(28)～(30)脚为外部R、G、B基色信号输入端(在康佳s系列彩电中，(28)-(30)脚未用，接地)；(37)～(40)脚为黑电流检测输入脚，用于控制(42)-(44)脚输出的R、G、B基色信号幅度，从而自动校正白、暗平衡。
提示：1．VCT38××A(15)脚为视频信号切换电路和亮色信号处理电路的5V供电端。
2．若出现图像亮度信号或TV/AV不能切换故障，在总线数据正常的情况下，故障原因多为VCT38xxA损坏。
3．若出现黑白图像正常但无彩色故障，故障原因多为20．25MHz晶振或VCT38xxA损坏。
五、场扫描电路

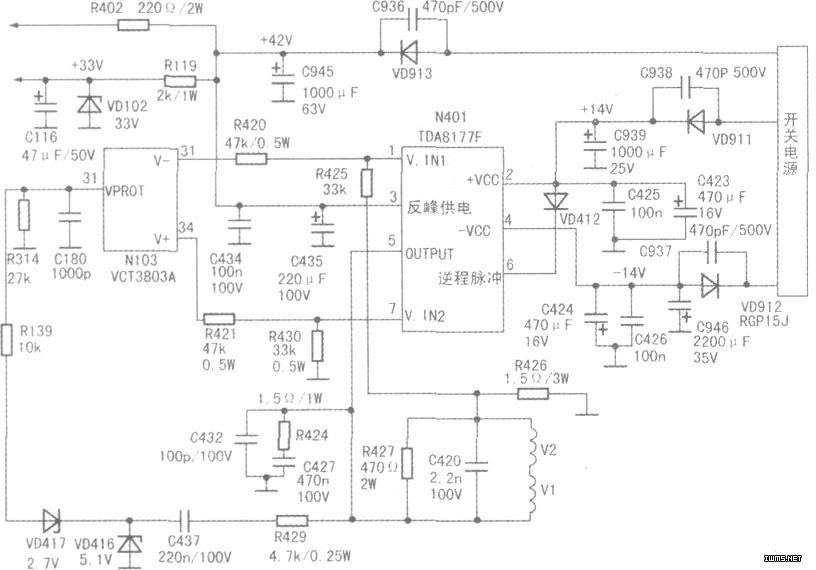

场扫描信号形成电路由N103的(31)、(34)、(35)脚外接元件和集成块内部相关电路组成，如下图所示。由于VCF38xxA内部无独立的场振荡电路，其场激励脉冲信号由行脉冲信号分频产生。N103(34)、(35)脚为正、负极性的场逆程脉冲输出端；(31)脚为场逆程脉冲信号反馈输入端，该脚反馈信号既用于场扫描电路，又用于形成沙堡脉冲信号。
提示：当场输出电路损或N103(31）脚无场逆程脉冲信号输入时，彩电出现黑屏现象，约5s后自动进入待机状态。
该机场输出IC为直耦功率放大器TDA8177F。TDA8177F是飞利浦公司于1999年推出的场扫描输出集成电路，设计用于彩显与彩电，该IC采用外部回扫供电，电流输出达3Ap-p，具有过热保护、性能优良、体积小等优点。因TDA8177内部无场逆程电压发生器，需+42V～+45V加至TDA8177F(3)脚(反峰供电端)。TDA8177F的引脚功能及实测值见下表。
提示：
TDA8177F内部无场逆程电压发生 器 。 而TDA8177内部有场逆程发生器，因此两者不能互换。
N103的(34)、(35)脚输出的互为反相的场频锯齿波脉冲，分别经R420、R421送入N401的(7)、(1)脚，经过功率放大后从(5)脚输出。R427、C420构成场偏转线圈阻尼电路，主要用来改善光栅上部的场线性；c432、R424、C427组成反峰电压吸收电路，吸收场逆程期间场偏转线圈所产生的反峰电压，以减小该电压对N401的冲击，避免其损坏。
| 引脚 | 符号 | 引脚功能 | 直流电压(v) | 对地电阻(kΩ) | ||
| 有信号 | 无信号 | 红笔接地 | 黑笔接地 | |||
| 1 | INVERTINGINPUT | 反相输入 | O．43 | 0 | 20 | 16 |
| 2 | SUPPLYVOLTAG | 正供电脚 | 13.6 | 14 | 28 | 5 |
| 3 | FLTBACKSUPPLY | 反峰供电脚 | 42 | 42 | ∞ | 5 |
| 4 | GROUNG | 负供电脚 | -14 | -14 | 4.8 | 90 |
| 5 | OUTPUT | 场扫描输出 | O．2-0.03 | -O．05 | 13Ω | 13Ω |
| 6 | OUTPUTSTAGESUPPLY | 场逆程脉冲输出 | 14 | 13.5 | 11 | |
| 7 | NON-INVERTINGINPUT | 正相输入 | O．28 | O | 20 | 20 |
