选用元件
1.热释红外人感开关(以下简称“红外开关”)
它能区分人体与其他动物体发出的红外线,并只针对人体发出的红外线产生动作。当有人在它的探测范围内活动时,红外开关会自动导通;在人离开探测范围5分钟后,它会自动断开电源。红外开关的性能非常稳定可靠,用它制作此装置安全性很高。
我们选择探测距离约8米,探测范围120度的红外开关。注:因红外开关的功率等多方面原因,不能直接用它来控制维修台电路的通断。
2.漏电断路器
漏电断路器具有过载保护和漏电断电功能。漏电断路器的零线和火线穿过一个磁环,在不漏电时,流经零线和火线的电流相等。所以,电流在磁环上产生的磁场相互抵消,磁环上的附线圈不产生电流。一旦发生漏电,流经零绂和火线的电流不等,磁环产生磁场,磁环上的副绕组产生的电流会控制跳闸装置动作。
人走断电装置的制作

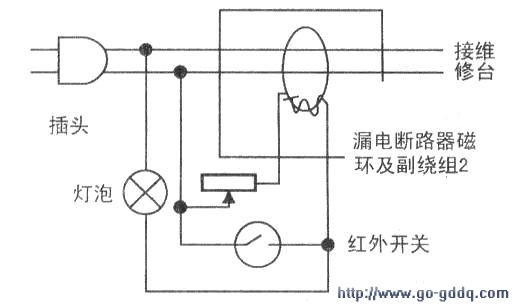

电路见下图。在漏电断路器的磁环上绕一个5—10匝的副绕组2,将附绕组2与一只变阻器串联后再与红外开关并联,并联后的电路串入一只25W灯泡。将这部分电路接在漏电断路器的输入端上,如果工作台前有人工作,红外开关导通将副绕组2短路,漏电断路器不动作;如果维修人员离开维修台,红外开关在5分钟后自动断开,这时电流流经副绕组2致使漏电断路器动作,维修台电源被切断。变阻器是为防止此装置错误动作而设置的。在副绕组2上串联一只变阻器,不仅可以防止此装置的误动作,还可通过调节它的阻值来调节灵敏度。
