自制一款双声道二分频合并式胆功放
来源:本站整理  作者:佚名  2011-12-01 09:39:58



  采用前级电子分频电路的功放,有利于改善互调失真,对音质的提高显而易见。但在胆机中由于较高的制作成本,应用不如石机普遍。学习有关技术文章,结合手头元件,自制了一款双声道二分频合并式胆功放。

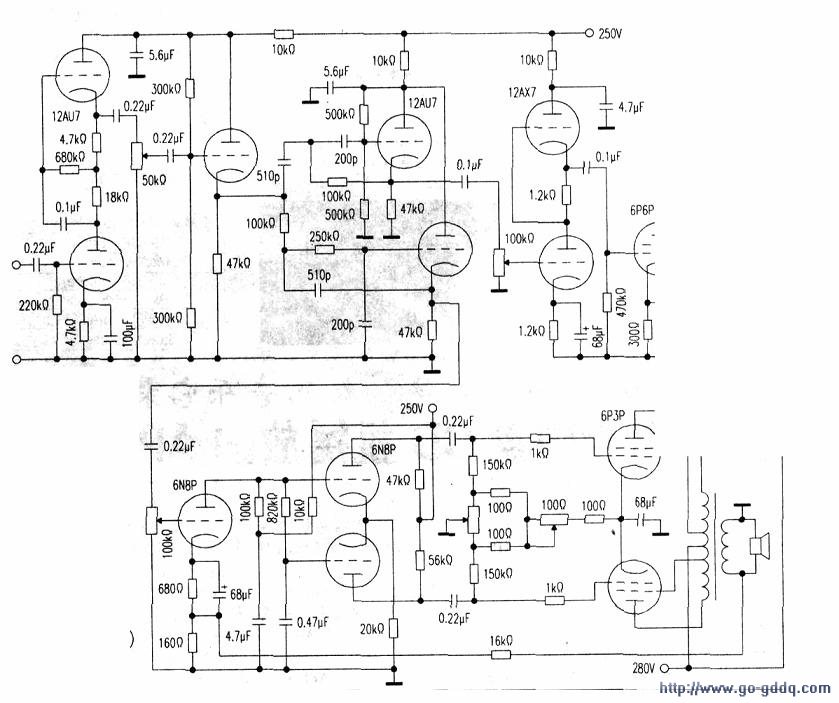

  以左声道为例(见下图)。由三个12AU7腥管组成低失真SRPP前级电路,放大倍数10倍左右。

  音量电位器放在第一级之后,对信噪比有利。第二级由2个12AU7组成二阶有源二分频电路。分频后的高音频段信号输往由12AX7和6P6P组成的高音通道功放电路,输出约3W功率。低音频信号输往由6N8P放大、6N8P长尾式倒相、6P3P推挽放大的低音功放,采用比较安全的自给偏压方式,输出功率约18W。4个输出变压器选用四川凯立电器厂的产品。电源变压器500VA.灯丝全部采用交流,并加50v电压“垫高”其电位。高压分两组,一组是晶体管桥武整流,胆管延时,供4个6P3P和2个6P6P功率管使用。另一组由晶体管桥式整流,高反压晶体三极管调整.6NI胆管作取样和延时所组成的稳压电源,供前面各级。

  制作中的重点及体会:

  1.分频点的选取

  分频点如选择不当,让过多的低频成分进入高音喇叭,很可能造成高音喇叭的损坏,一定要根据所用喇叭的特性参数、频率范围来定。本人所用喇叭都是南鲸牌的.高音喇叭是YDQG20-8C型,频率范围2kHz~20kHz。低音喇叭是YD166-8SX型,频率范围55Hz—5kHz,因此将分频点选在3kHz左右这个点。

  2.分频元件的选择和取值

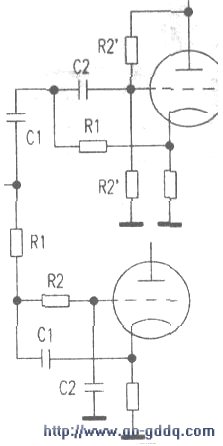

  见右图。图中Cl、C2、RI、R2、R2为分频元件,他们之间有如下关系:

  F的单位是Hz,R的单位MΩ.C的单位是μF。

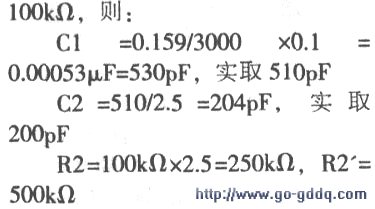

  高通网络的R2就是R2’的并联,电阻电容都用标准规格的,实际计算时要考虑取值方便,没有合适的就串并联解决,本机F选3000Hz.Rl对胆机来说通常取

  为了保证分频点的准确不飘移,分频元件的质量一定要高,一般电容受温度影响较大,容量易变,本机选用的是云母电容,频率特性、温度特性极佳,是一种高稳定性高可靠性电容,分频电阻选金属膜的为好,通过数字万用表精选配对,确保数值准确。

[1] [2]  下一页
