六、控制回路6

　　(1)当条件满足时，PLC通过7A/YOO、7A/Y01、7A/Y02、7A/Y03、7A/Y04、7A/Y05输人控制回路1，其中1端子接7A/COM1和7A/COM2。

　　(2)当条件满足时，PLC通过7A/Y22输出信号至指示回路2的10端子。同样，7A/Y24、7A/Y25输出信号至指示回路l的18、19端子。

　　（3）开门灯97LF一端接P24C，另-端由PLC由7A/Y26输出，当条件满足时，由7A/Y26输出-24V至Y3-19，开门灯得电，点亮。蜂鸣器BZ-端接P24C，另一端由PLC由7A/Y27输出，当条件满足时，由7A/Y27输出-24V至Y3--2，蜂鸣器得电，鸣响。

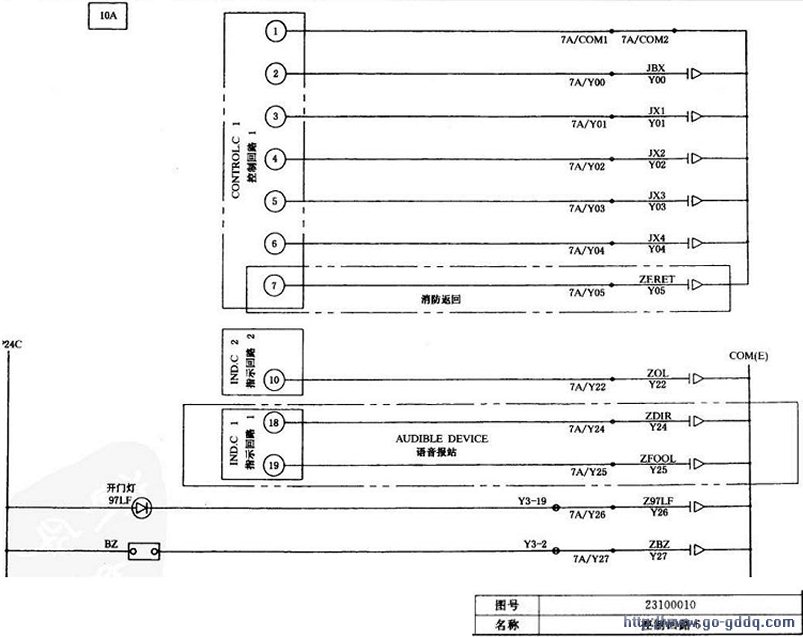

       如下图所示：

　七、控制回路7

　　( 1)P110A--N110A由电源回路2引入，分别接在抱闸线圈两端，其控制通过15B(抱闸接触器)得1、2、3接点至BDR(抱闸电阻)至Vl-l，线圈另一端接NllOA与Vl-2连接，当15B吸合时，抱闸线圈得电，抱闸打开。PLLOA由电源回路2引入RIO/FE/7至5083接点，通过5083至15BZ1，通过15BZ1接点至RIO/FF/8接在15B(抱闸接触器)一端，另一端接NllOA。当安全回路正常时，软硬件回路安全继电器吸合条件满足时，15BZ吸合15B(抱闸接触器)吸合。

　　(2) A200接在97（主回路接触器）线圈一端，另一端B200通过RlO/FF/2至5082至RIO/FF1连接，当安全回路正常，软硬件回路安全继电器吸合条件满足时，97（主回路接触器）吸。A200接在10T（运行接触器）线圈一端，另一端B200通过RIO/FF/4至10T22至RIO/FF3连接，当条件满足时，10TZ2吸合，10T线圈得电（运行接触器）吸合。

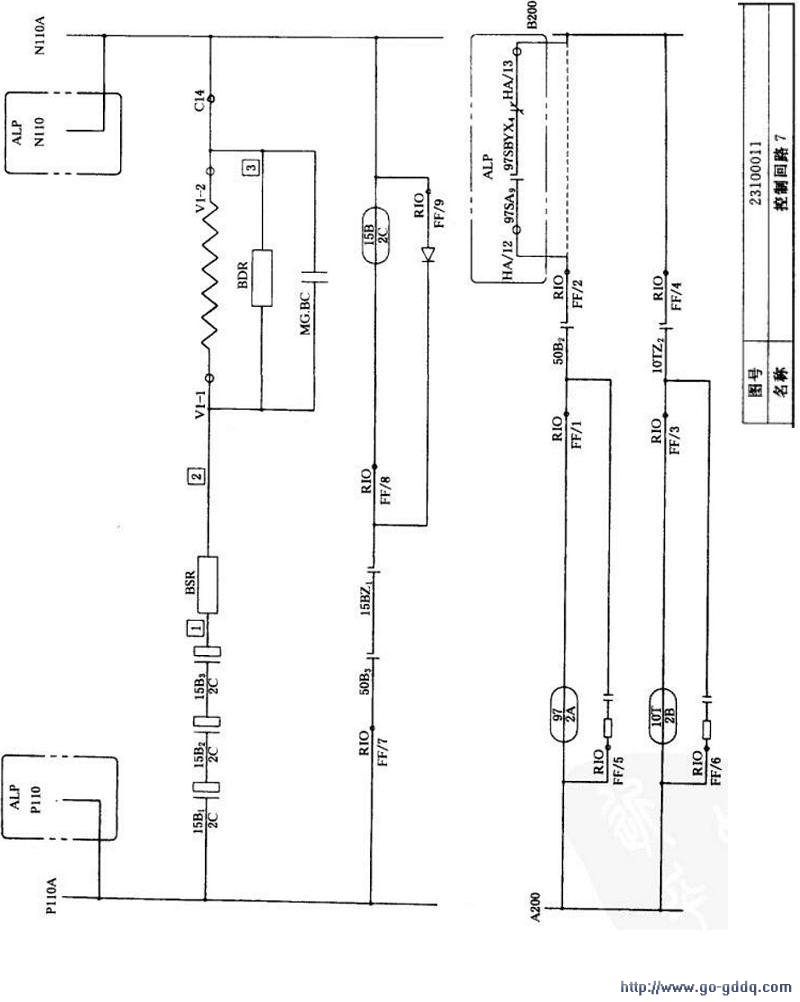

       如下图所示：
