东莞富士VVVF电梯控制回路分析
来源:本站整理  作者:佚名  2011-09-06 19:36:54



三、控制回路3

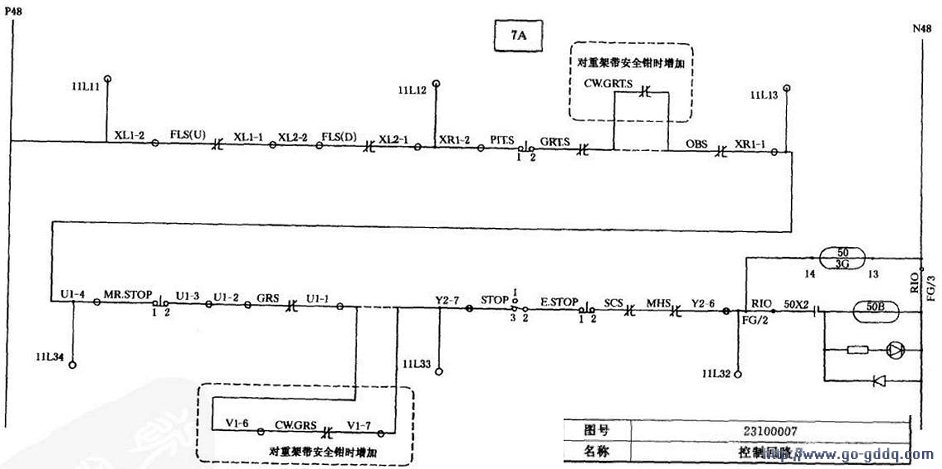

  井道安全回路:P48经检测端子11L11到XL1插件的2经上行终端开关FLS(U)至XLl-1、XL2-2经下行终端开关FLS(D)至XL2-1至检测端子11L12至XR2-1至底坑急停开关PIT.S,经过底坑急停开关PIT.S与限速器断绳开关GRT.S串接,其间如有对重架带安全钳时,加装对重限速器断绳开关CW. GRT.S并串接,连接油压缓冲器开关OBS至XRl-1及检测端子11L13至机房安全回路。检测端子11L34与Ul-4与机房急停开关MR.STOP串接至Ul-3与Ul-2连接与限速器开关GRS串接至Ul-1至检测端子11L34与Y2-7连接,其间如对重架带安全钳时,增加对重限速器开关CW.GRS;轿厢安全回路由Y2-7至轿厢急停开关STOP至轿顶急停开关E.STOP至安全钳开关SCS至安全窗开关MHS至Y2-6与检测端子11L32连接进入FG插件的2脚,FG插入继电器板RIO,50维电器(硬件回路继电器)吸合,软体正常时50X(软件回路继电器)吸合,50B(软硬件回路安全继电器)吸合.50和50B继电器线圈另一端接N48。

  如下图所示:

控制回路3

  四、控制回路4

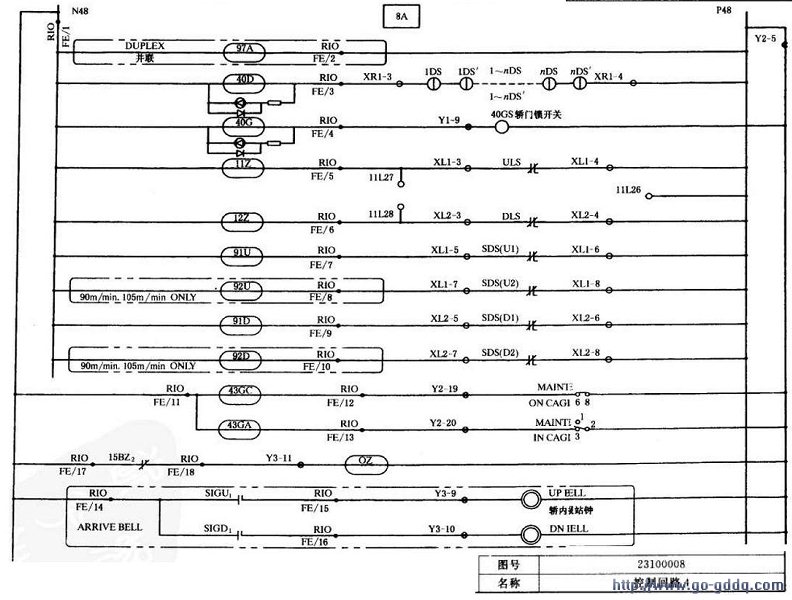

  由P48接入48V直流电源通过FE/2进入97A(并接继电器)线圈(并联时使用)。XRl-4接Y2-5N48通过RIO上插件FE/17经15B的22接点至FE/18经随行电缆Y3-11至OZ继电器线圈,线圈另一端接N48。N48通过RlO上插件FE/14经过SIGU(上行报站钟继电器)1接点至FE/15经随行电缆Y3--9至上行报站钟线圈,线圈另一端接P48。RIO上插件FE/14经过SIGD(下行报站钟继电器)1接点至FE16经随行电缆Y3-10至下行报站钟线圈,线圈另一端接P48。

       如下图所示:

控制回路4

  五、控制回路5

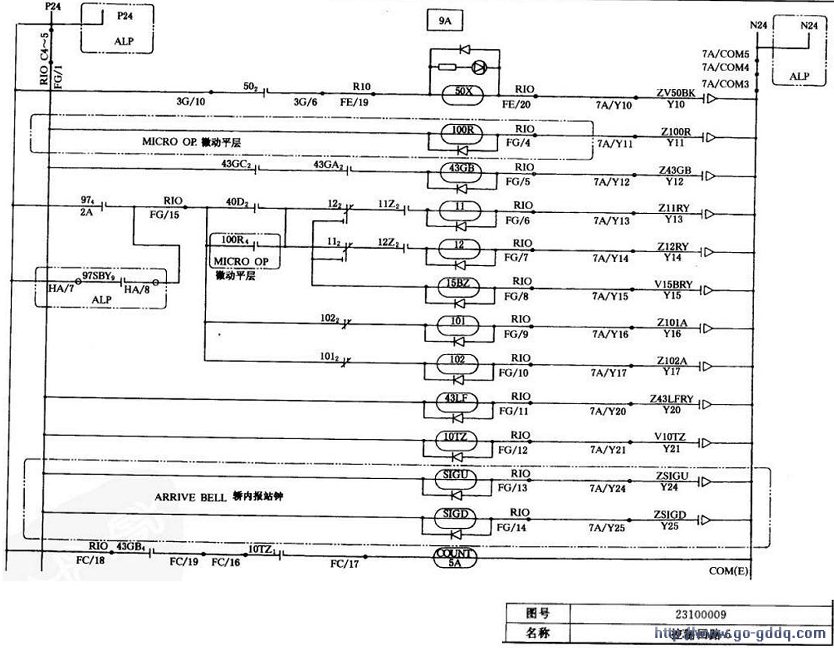

  (1)P24(+24V)由FG/1进入RIO(继电器板),经50×2(硬件回路安全继电器)接点,至5OX(软体回路安全继电器)线圈,当安全回路各安全开关均ON时,50继电器吸合502接点ON,当软体全部正常时PLC通过内部继电器输出N24至7A/Y10再至FE/20,50X吸合。

  (2)P24(+24V)由FG/1进入Rl0(继电器板)至100R(微动平层继电器)线圈一端,当PLC输出N24时,通过7A/Y11至RlO/FG/5至线圈另一端,100R吸合。

  (3)P24(十24V)由FG/1进入RIO(继电器板)通过43GC2和43GA2至43GB(快车状态继电器)线圈一端,当条件满足时,PLC通过7A/Y12输出N24至RIO/FG/6,43GB吸合。

  (4)P24(+24V)经97(主回路接触器)4接点进入RIO/FG/15至40D2至122至11Z2至11(上行方向继电器)线圈一端,当条件满足时,PLC通过7A/Y13输出N24至RIO/FG/7,11吸合。P24(+24V)经97(主回路接触器)4接点进入RIO/FG/15至40D2至112至12Z2至12(下行方向继电器)线圈一端,当条件满足时,PLC通过7A/Y14输出N24至RIO/FG/7,12吸合。P24(+24V)经97(主回路接触器)4接点进入RIO/FG/15至40D2至112、12Z2至15BZ(抱闸继电器)线圈一端,当条件满足时,PLC通过7A/Y15输出N24至RlO/FG/8,15BZ吸合。

  (5)P24(+24V)经97(主回路接触器)4接点进入RIO/FG/15至1022至101(关门继电器)线圈一端,当条件满足时,PLC通过7A/Y16输出N24至RIO/FG/9,101关门继电器吸合,电梯执行关门动作。

  P24 (+24V)经97(主回路接触器)4接点进入RIO/FG/15至I102至102(关门维电器)线圈一端,当条件满足时,PLC通过7A/Y17输出N24至RIO/FG/10,102开门继电器吸合,电梯执行开门动作。

  (6)P24(+24V)由FG/1进入RIO(继电器板)至43LF(照明继电器)线圈一端,当PLC输出N24时,通过7A/Y20至RlO/FG/ll至线圈另一端,43LF吸合。

  ( 7)P24(+24V)由FG/1进入RIO(继电器板)至10TZ(运行继电器)线圈一端,当PLC输出N24时,通过7A/Y21至RIO/FG/12至线圏另一端,10TZ吸合。

  (8)P24(+24V)由FG/1进入RIO(继电器板)至SIGU(上行报站钟继电器)线圈一端,当PLC输出N24时,通过7A/Y24至RIO/FG/13至线圈另一端,SIGU吸合。P24(+24V)由FG/1进入RIO(继电器板)至SIGD(下行报站钟继电器)线圈一端,当PLC输出N24时,通过7A/Y25至RIO/FG/14至线圈 另一端,SIGU吸合。

  (9)P24(+24V)由FC/18进入RIO(继电器板),通过43GB4至FC/19至FC/16经10TZ至FC/17,至COUNT(计数器),当电梯快车运行时,43GB吸合一次,10TZ动作,继电器计数一次。

        如下图所示:

控制回路5
