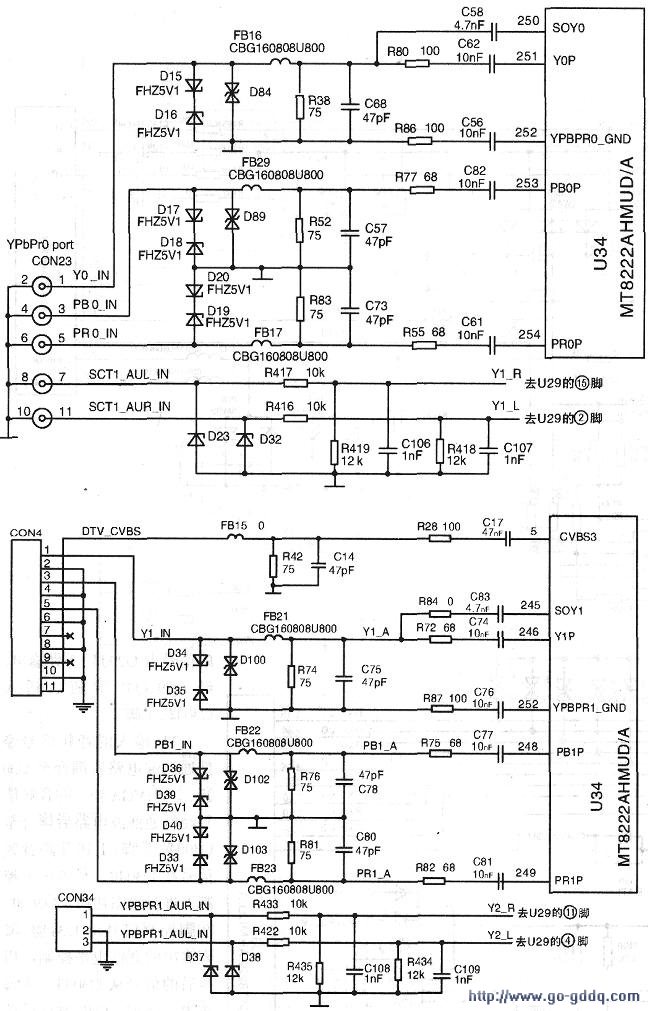

(4)YPbPr接口输入电路
分量Y信号经静电保护电路和低通滤波电路后分为两路，如上图所示，一路经电阻R80隔离、C62耦合至U34(251)脚；另一路经电容C58耦合至U34(250)脚，作为Y同步信号输入端。Pb信号经静电保护电路和低通滤波电路后耦合至U34(253)脚(252)脚是Pb-信号输入端。Pr信号经静电保护电路和低通滤波电路后耦合至U34(254)脚。
若U34检测不到(250)脚正常的Y同步信号输入，液晶电视将出现高清输入无图现象，若输入的色差信号Pb或Pr不正常，将引起高清信号彩色异常。
(5)DTV接口输入电路
DTV接口的图像信号有两种输入方式，分量信号(YPbPr)和全电视信号(CVBS)，信号的选择是通过软件控制的。采用全电视信号(CVBS)输入时，从CON4(11)脚输入后经低通滤波后，耦合至U34⑤脚，如中图所示。
若采用分量信号(YPbPr)输入时，分量Y信号经静电保护电路和低通滤波电路后分为两路，一路经电阻R72隔离、074耦合至U34(246)脚；另一路经电阻R84隔离、C83耦合至U34(245)脚作为Y同步信号输入端。
Pb信号经静电保护电路和低通滤波电路后耦合至U34(248)脚，(252)脚是Pb-信号输入、Pr信号经静电保护电路和低通滤波电路后耦合至U34(249)脚。

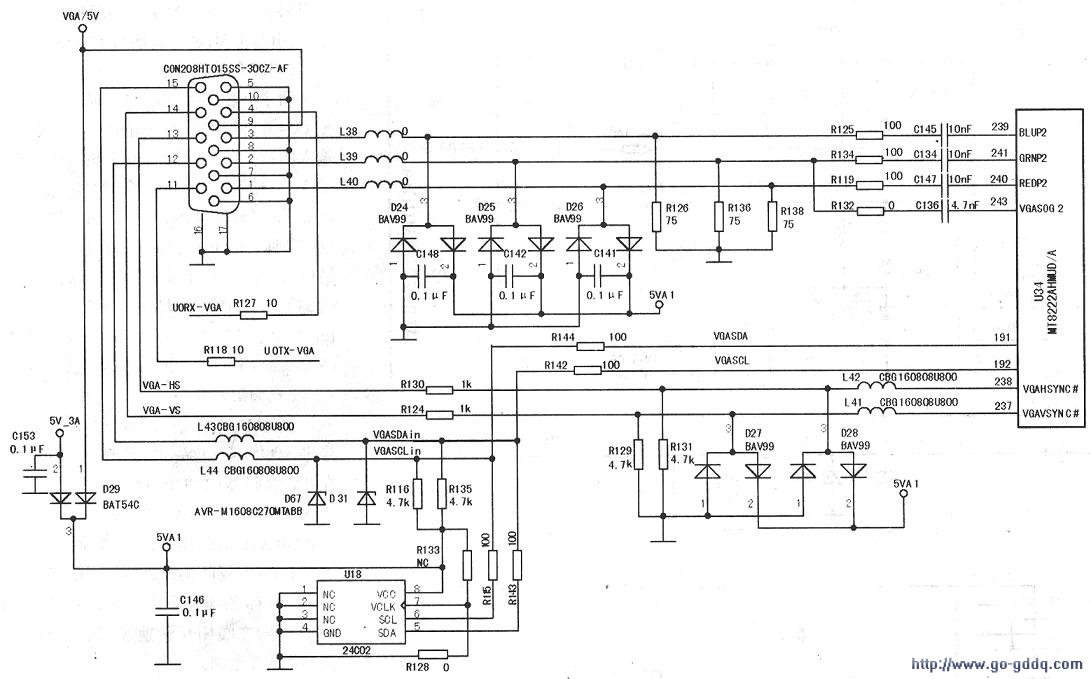

(6)VGA接口输入电路
VGA接口一方面作为PC机的图像信号输入，另一方面作为软件升级使用。VGA基色信号经接插件CON208①~③脚经L38～L40隔离，电容C145、C134、C147耦合至U34(243)、(241)、(239)脚，如下图所示。双向限幅二极管D24~D26起保护作用，防止因静电或输入电压异常损坏集成块。行、场同步信号从接插件CON208(13)、(14)脚输入，经L41、L42及电阻R130、R124送至U34(237)、(238)脚。
双向限幅二极管D27、D28起保护作用。存储器U18(24C02)是按照VGA格式要求，存储PC机能识别电视机身份的数据，通过CON208(12)、(15)脚至存储器U16(24C02)⑤、(6)脚。CON208④脚(UORX-VGA)、(11)脚(UORX-VGA)连接到U34(76)、(77)脚进行外部程序的写入。
若VGA接口输入的行、场同步信号、DDR通道及U34(204)脚输入的G同步信号不正常，将引起VGA无图故障；若输入的某一路基色信号不正常，将引起VGA图像彩色不正常。
