3．伴音电路分析与检修
(1)伴音输入电路
AV1输入的音频信号经低通滤波电路后耦合至U29(12)、①脚；AV2输入的音频信号经低通滤波电路后耦合至U29(14)、⑤脚；UDTV输入的音频信号经低通滤波电路后耦合至U29(11)、④脚；YPbPrl输入的音频信号经低通滤波电路后耦合至U29(15)、②脚；上述几路音频信号在U29⑩、⑨脚电平控制下进行状态切换，U29⑩、⑨脚控制信号由U34(119)、(66)脚输出的高低电平控制。切换后的信号由U29(13)、③脚输出，经Q29、Q31射随后送入U30(12)、①脚。
TV输入的音频信号经低通滤波电路后耦合至U30(15)、②脚；VGA输入的音频信号经低通滤波电路后耦合至U30(14)、⑤脚；上述几路音频信号在U30⑩、⑨脚电平控制下进行状态切换。U30⑩、⑨脚控制信号由U34(123)、(52)脚输出的高低电平控制。切换后的信号从U30(13)、③脚输出，经Q30、Q32射随后送入U34(34)、(35)脚。
(2)音频数模转换器
音频数模转换器由CS4334-KS组成。CS4334-KS是一块24bit、96kHz立体声D/A转换器，采用+5V供电电压，具有96dB的动态范围，其引脚功能见下表。音频数模转换器其处理过程包括数字插补滤波、Delta-Sigma调节、DA转换及模拟低通滤波。
| 引脚 | 引脚名称 | 引脚功能 | 电压(V) | 该脚对地短接后的现象 |
| l | SDATA | 音频数据输入 | 1.1 | 无音 |
| 2 | DEM/SCLK | 外部连续时钟输入 | 1.6 | 噪音 |
| 3 | LRCK | 左右声道时钟 | 1.6 | 无音 |
| 4 | MCLK | 主时钟 | 1.5 | 无音 |
| 5 | AOUTR | 模拟右通道输出 | 2.3 | 右无音 |
| 6 | ACND | 模拟地 | 0 | / |
| 7 | VA | 电源输入 | 5 | / |
| 8 | AOUTL | 模拟左通道输出 | 2.3 | 左无音 |
(3)数字伴音功放
数字伴音功放由R2A15112FP(Ul01)及相关电路组成。R2A15112FP是数字D类音频功率放大器，供电电压范围为11V～24V，其晟大增益可达31dB，具有2个独立的伴音通道，输出功率可达10W（在24V供电、8Ω负载条件下），并具有过热、过流、低压保护功能，其引脚功能见下表。
| 引脚 | 引脚名称 | 功能说明 | 引脚 | 引脚名称 | 功能说明 |
| 1 | OUT1 | 音频输出1 | 25 | IN2 | 音频输入2 |
| 2 | OUTI | 音频输出l | 26 | CAIN2 | 增益控制脚 |
| 3 | NC | 未使用 | 27 | MUTEL | 静音控制脚 |
| 4 | VD1 | 供电电压 | 28 | NC | 未使用 |
| 5 | VDI | 供电电压 | 29 | NC | 朱使用 |
| 6 | NC | 未使用 | 30 | NC | 未使用 |
| 7 | NC | 未使用 | 31 | NC | 未使用 |
| 8 | NC | 未使用 | 32 | VD2 | 供电电压 |
| 9 | NC | 未使用 | 33 | VD2 | 供电电压 |
| 10 | STBYL | 待机控制脚 | 34 | NC | 未使用 |
| lI | GAIN1 | 增益控制脚 | 35 | OUT2 | 音频输出2 |
| 12 | IN1 | 音频输入l | 36 | OUT2 | 音频输出2 |
| 13 | CBIAS | 调整振荡频率 | 37 | NC | 未使用 |
| 14 | ROSC | 调整振荡频率 | 38 | VS2 | 内置电压脚，接地 |
| 15 | AVCC | 模拟内置电压脚 | 39 | VS2 | 内置电压脚，接地 |
| 16 | GND | 接地 | 40 | NC | 未使用 |
| 17 | NC | 未使用 | 41 | HB2 | 输出反馈脚 |
| 18 | NC | 未使用 | 42 | DVDD | 数字内置电压脚 |
| 19 | NC | 未使用 | 43 | NC | 未使用 |
| 20 | NC | 未使用 | 44 | HBI | 输出反馈脚 |
| 21 | NC | 未使用 | 45 | NC | 未使用 |
| 22 | CLOCK | 时钟（未使用） | 46 | VS1 | 内置电压脚，接地 |
| 23 | VREF | 内部参考电压 | 47 | VS1 | 内置电压脚，接地 |
| 24 | PROT | 开，关机噪声抑制 | 48 | NC | 未使用 |

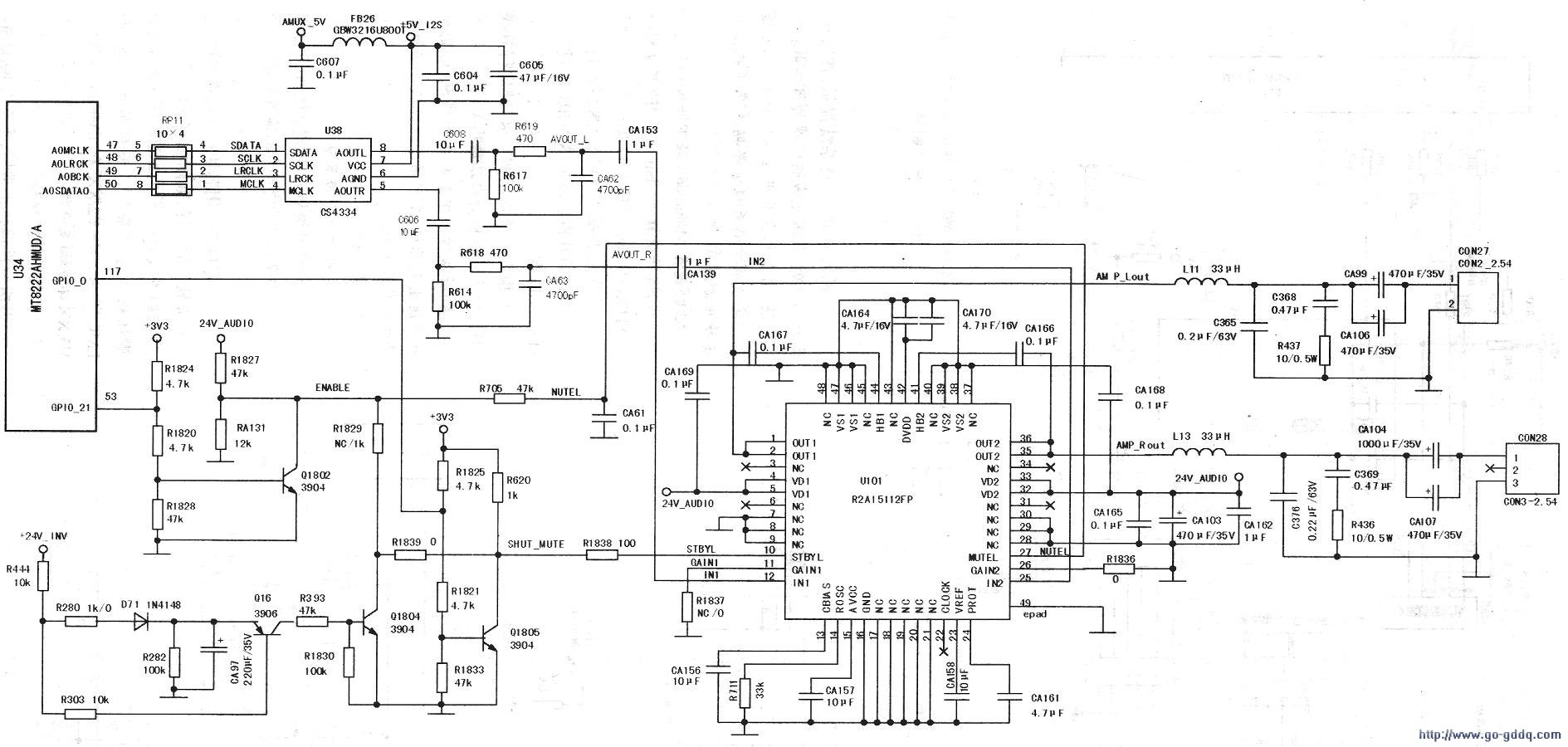

切换后的音频信号输入U34(34)、(35)脚，经U34内部音效处理、模数变换后的数字音频信号从(47)～(50)脚输出，经音频数模转换块（CS4334-KS）内部数字插补滤波、Delta-SigmIla调节、DA转换及模拟低通滤波后，从U38的⑤脚和⑧脚输出模拟音频信号到数字伴音功放Ul01的③脚和⑥脚，如下图所示，经数字伴音功放Ul01功率放大后从②脚和③脚输出。
Ul01⑩脚功能是待机控制，主要用于关机静音控制，低电平时静音。(27)脚为静音控制端，主要用于开机和遥控静音时工作。
本机静音：在开机、换台和遥控静音时，U34(53)脚送出高电平，Q1802导通，U101(27)脚为低电平，实现开机和遥控静音。正常工作时，U34(53)脚输出低电平，Q1802截止，Ul01(27)脚为高电平，Ul01输出正常的音频信号。
关机静音：正常工作时，Q16因b-e结正偏而截止；关机时，D71、D41因反偏截止，使Q16的b极电压瞬间消失，CA97上的电压通过Q16放电，Q16导通，输出高电平到Q1804的b极，使Q1804导通，输出低电平给Ul01⑦脚和(27)脚，实现关机静音。
