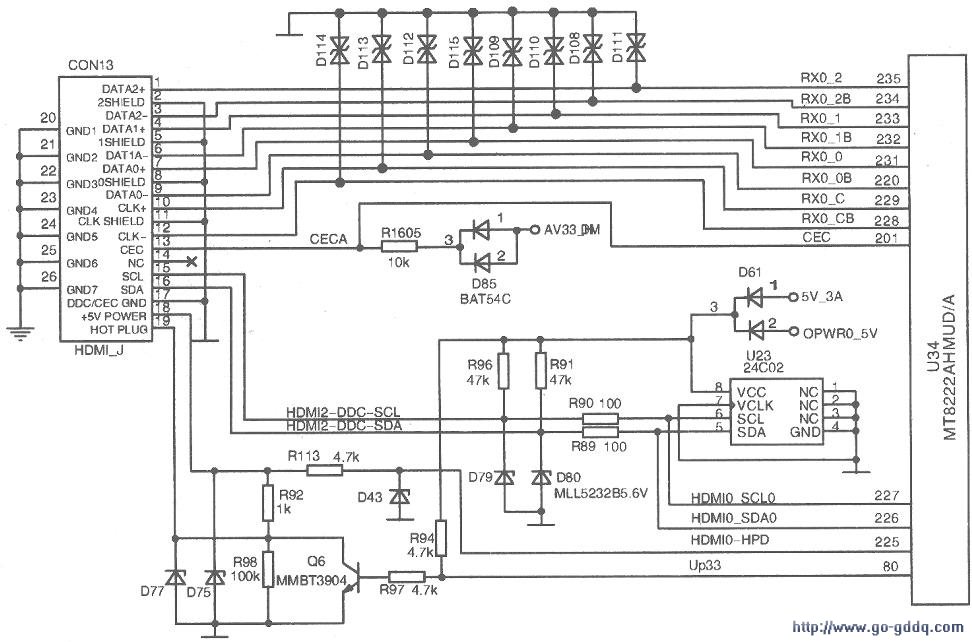

(7)HDMI接口输入电路
U34有i路HDMI接收端口，完全符合HDMIl.3的标准，最大可支持1080P/60Hz的输入。RCJB差分信号和一路时钟信号经HDMI接口CON13①、③、④、⑥、⑦、⑨、⑩、(12)脚及保护电路U23后，直接进入U34(228)～(235)脚，如上图所示；HDMI的时钟信号进入U34(MT8222)芯片(226)、(227)脚。二极管D79、D80起保护作用。另两路HMDI电路和工作原理基本一致，不再单独介绍。

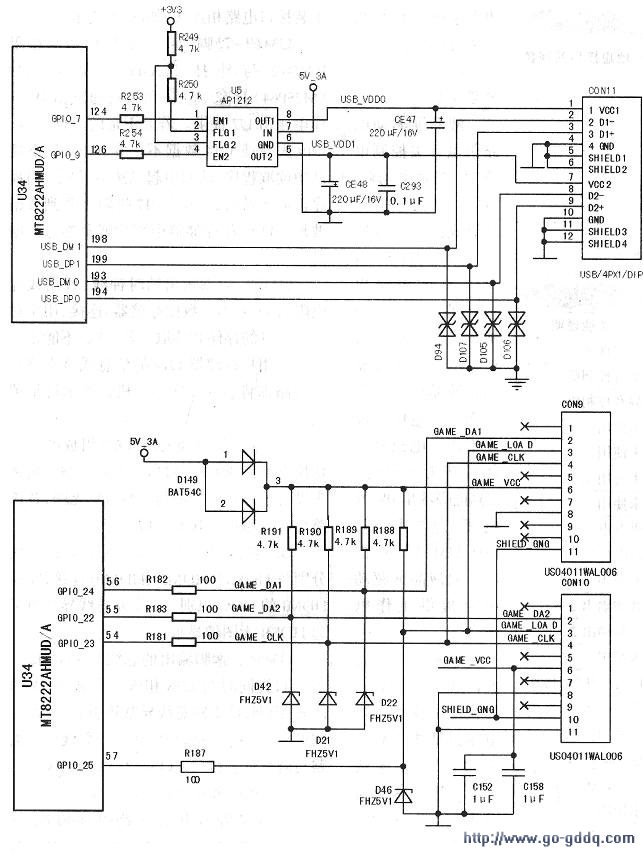

(8)USB接口输入电路
从USB接口输入的信号直接输入到U34(198)、(199)脚及(193)、(194)脚，如中图所示，两路USB信号的选择在U34内部软件的控制下实现。U5(AP1212HSL-13)是双路USB电源管理IC，通过高低电平开关可控制两路电源独立输出，并具有过流保护功能，当USB外接设备发生故障，输出电流超过1A时，lC会自动切断电源输出并产生故障指示信号。AP1212HSL-13引脚功能见下表。
| 管脚 | 管脚名称 | 功能 说明 |
| 1 | EN1 | 电源通道1开关，高电平打开 |
| 2 | FLG1 | 电源通道1过流指示输出 |
| 3 | FLG2 | 电源通道2过流指示输出 |
| 4 | EN2 | 电源通道2开关，高电平打开 |
| 5 | OUT2 | 电源通道2输出 |
| 6 | GND | 地 |
| 7 | IN | 电源输入 |
| 8 | OUT1 | 电源通道1输出 |
当用遥控器或本机按键转换为USB1状态时，U34(124)脚输出高电平到U5的①脚，从⑧脚输出VCC1电压。当用遥控器或本机按键转换为USB2状态时，U34(120)脚输出高电平到U5④脚，从⑤脚输出VCC2。
(9)游戏手柄接口输入电路
两个8位游戏手柄整合成4路信号输至U34(54)～(57)脚，如下图所示。从CON9①脚输入的数据信号，经R189上拉、D22限幅后输入U34(56)脚。CON9和CONi0③脚为游戏加载信号，经R188上拉、D46限幅后输入U34(57)脚。CON9和CON10④脚为游戏时钟信号，经R190上拉、D21限幅后输入U34的(55)脚。CON10①脚输入的数据信号，经R191上拉、D42限幅后输入U34(54)脚。
CON9和CON10⑥脚为5v供电脚。
2．视频解码及格式变换电路
TV、AV的Y信号及S端子的Y/C,信号进入U34后，首先进行切换和模数转换，在TV解码器(TVD)、双VBI解码器(VBI/TTX)及外部动态随机存储器(EXTER-NALDRAM)的作用下，进行帧频交换（场频变换），在帧／场间构出新的帧／场。在进行不同视频标准刷新率(50Hz/60Hz/75Hz/10OHz等）之间相互转换后，送人总线控制及PIP选择电路。
分量信号YPbPr(包括数字模块通过软件控制后送来的分量信号)进入U34后，首先进行切换和模数转换，分离出高清晰度的数字信号和行场同步信号；高清晰度的数字信号经SCRAT电路处理后送入总线控制及PIP选择电路。
HDMI接口输入的信号由HDMI接收器进行数字音、视频分离，分离出的数字视频信号再与VGA的RGB基色信号、USB接口输入的数字信号或游戏接口输入的数据信号一起进入DV电路处理后，送入总线控制及PIP选择电路中。

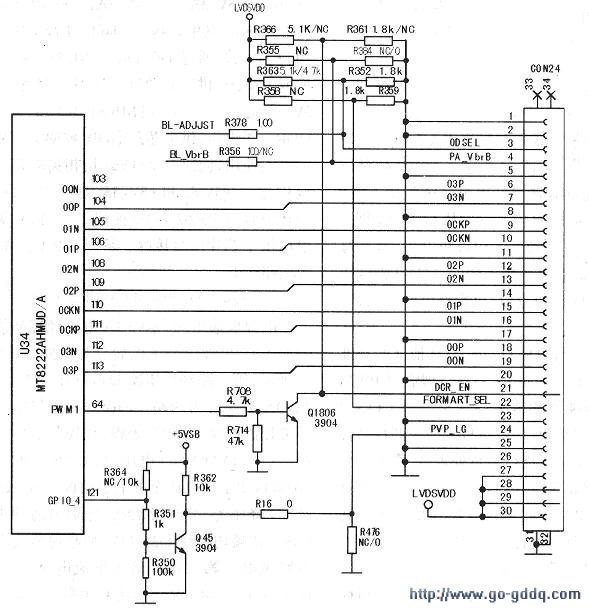

经总线控制及PIP选择电路切换后的基色信号经视频处理(VIDEOPROCESSOR)后，再经图像实时缩放、3D色度空间转换、.3D滤波器、屏显菜单形成电路、GAMMA校正等电路处理，最终形成LCD正常显示的5组／8位LVDS低压差分信号或1（1组／双8位LVDS低压差分信号（包含RGB基色信号、行场同步信号、时钟信号和使能信号）。经U34内部电路处理后形成的LVDS信号从(103)～(106)脚、(106)～(113)送入上屏插座CON24⑥、⑦、⑨、⑩、(12)、(13)、(15)、(16)、(18)、(19)脚，经上屏线送入屏驱动电路，如右图所示。
U34是否输出正常的LVDS信号，可用示波器测各路低压差分信号的波形来判断。
若无示波器，可通过万用表测直流电压来粗略判断，LVDS各脚的输出电压一般在1.OV~1.5V之间。
