4．微处理器控制电路
微处理器控制电路由U34、FLASH存储器U19(M25P04)及用户存储器U14(24LC32ATISN)等组成。U34接通待机电压的瞬间，(25)、(26)脚外接的晶体Y1为内部的CPU提供时钟脉冲。同时，(68)脚外接Ql形成的复位电压将程序进行一次清零复位，使之回到起始状态。复位成功后，CPU通过串行总线执行U19中的程序；通过(58)、(59)脚的时钟线和数据线读出用户存储器U14中上次关机前的状态数据，然后处于待机状态，等待二次开机命令。
(1)开/待机控制

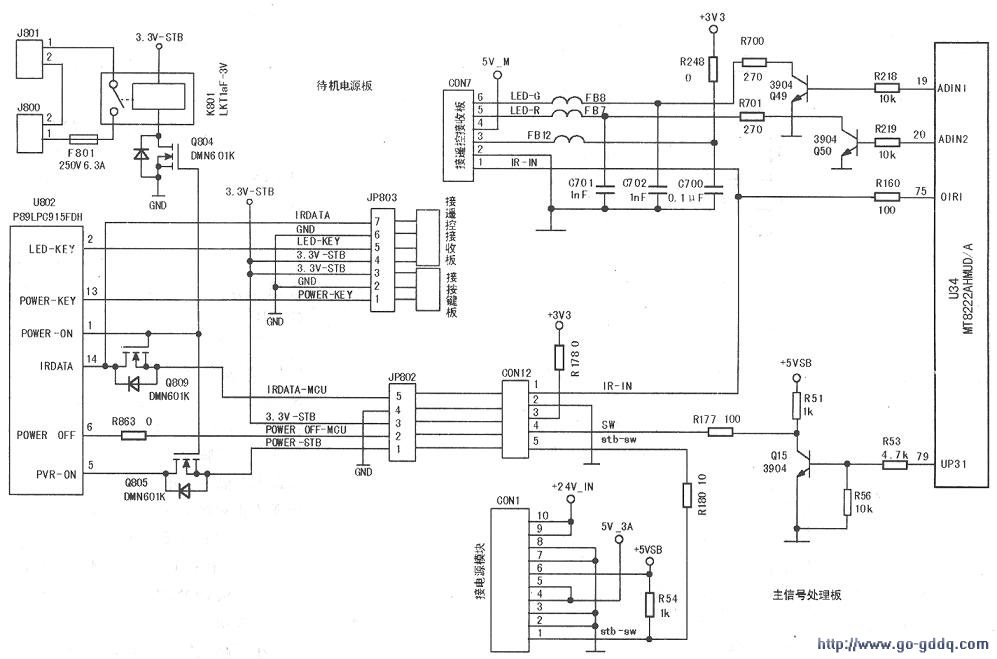

开/待机控制电路如上图所示。本机的开/待机控制与不带待机电源板的控制方式有些区别。本机电源板分别接收三路控制信号：第一路为遥控接收板发出的遥控信号；第二路为按键板发出的键控信号；第三路为主板发出的开/关控制信号。
待机状态：主电源板没有220V交流输入，主电源板不工作，无工作电压输出。从待机电源板JP803插座输出3.3V电压给键控和遥控接收板供电；从JP802插座输出3.3V电压给主板相关电路供电。
开机状态：用户使用遥控器（或键控）发出二次开机指令后，遥控接收板发出的遥控信号一路通过待机电源板JP803插座送入待机电源板CPU(14)脚，CPU①脚发出开机指令，继电器K801吸合，220V交流通过J801输入到电源模块产生5VSB电压；同时，待机电源板发出的开机指令经插座JP802①脚、主板插座CON12⑤脚及电阻R180后，加到插座CON1①脚，电源模块各路供电开启，整机进入正常工作状态。5VSB经R54后加在CON1①脚，维持电源模块持续工作。
另一路遥控信号或键控信号通过插座CON7和CON8送入主板上U34(75)脚和(20)、(21)脚，控制液晶电视的相关功能。
关机状态：U34(79)脚输出开机低电平，三极管Q15截止，待机电源板CPU⑥脚接收到高电平信号，其①脚持续输出开机指令。遥控接收板接收到用户使用遥控器发出关机指令后，U34(79)脚输出关机高电平，Q15导通，待机电源板CPU的⑥脚接收到低电平信号，其①脚输出关机指令，继电器断开，电源模块关闭，整机进入待机状态。
(2)液晶屏驱动电路

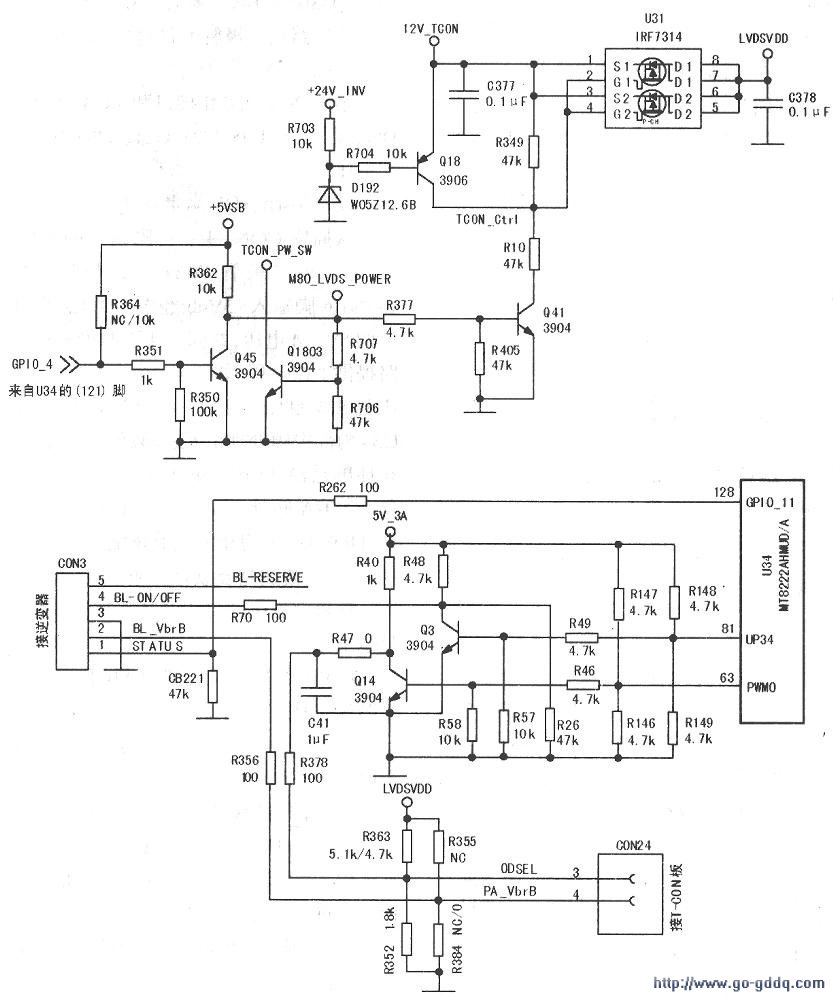

供电液晶屏驱动电路供电开关控制电路由U34(121)脚、Q45、Q41、U31等元件组成，如中图所示。当电视机开启时，U34⑨脚输出4.8V高电平，Q45饱和、Q41截止，U31⑤~⑧脚无输出，液晶屏驱动电路无工作电压而停止工作。电视机由待机转为开机时，U34(121)脚输出0V低电平，Q45截止、Q41、U31同时饱和，向液晶屏驱动电路提供工作电压。
Q18是用于对24V供电的12V上屏供电的检测．24V电压过低或12V电压过高均会导致Q18导通，Q18导通后使U31②、④脚电压上升，U31截止，无LVDSVDD电压输m。
(3)逆变器开/关及亮度控制
逆变器开/关控制电路由U34(81)脚内外部电路构成，如下图所示。当电视机开启时，U34的(81)脚输出低电平，Q3截止，其c极输出高电平，高电平分别从CON3④脚送到逆变器组件，逆变器组件被开启，背光灯点亮；反之，当电视机关闭时，U34(81)脚输出高电平，Q3饱和，左右逆变器组件关闭，背光灯熄灭。
本机采用的是LG屏，与其他屏的亮度控制方式有一定区别，U34(63)脚输出PWM信号经Q14倒相放大后送至插座CON24③脚进入驱动板，经逻辑板上的主芯片结合图像的亮度情况进行分析处理后，产生一个亮度控制信号，通过CON24的④脚及CON3的②脚去控制逆变器输出电压的高低，从而达到亮度控制的日的。
(4)总线控制电路

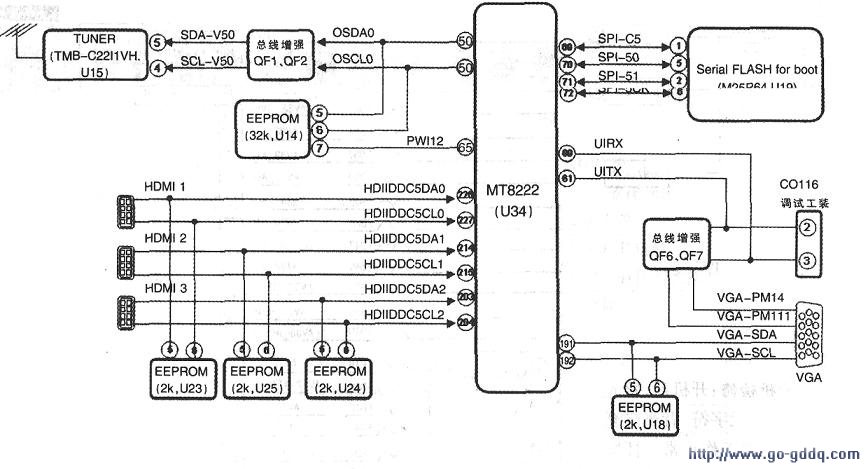

总线信号分别与存储器、高频头或写程丁装接f1电路相连接，如右图所示。
U34(69)~(72)脚的串行数据信号经排阻RND12与外挂FLASH存储器U19(M25P64)①、②、⑤、⑥脚进行通讯，3.3V工作电压由U7提供。若无正常的工作电压、U19失效或U14数据不正常，CPU均不能从中读取程序，从而引起二次不开机。当程序读取正常时，可在RP17排阻上测到数据波形。FLASH存储器引脚功能及参考数据见下表。
| 引脚 | 引脚名称 | 引脚功能 | 待机电压(V) |
| 1 | CE# | 片选控制（低电平有效） | 0.29 |
| 2 | so | 串行数据输出 | 1.93 |
| 3 | WP# | 硬件写保护（高电平有效） | 1.32 |
| 4 | GND | 地 | 0 |
| 5 | sI | 串行数据输入 | 0.2 |
| 6 | SCK | 串行数据时钟输入 | 0.72 |
| 7 | HOLD# | 低电平暂时停止与MCU之间的通讯 | 3.3 |
| 8 | vCC | 3.3V供电 | 3.3 |
U34(58)、(59)脚输出的时钟线、数据线经电阻与U14(用户数据存储器)连接，用于对用户信息的存储和读取。若CPU不能正常的读取用户存储器U14的信息或该支路总线短路都将引起二次不开机，指示灯呈黄色。
U34(58)、(59)脚经QF1、QF2组成的总线切换电路完成CPU对高频头的控制。高频头没有该总线的控制将出现TV无图，若该路总线短路将引起不开机。
U34(203)、(204)脚(214)、(215)脚、(226)、(227)脚的总线分别与HDMI2、HDMI1、HDMIO连接，完成HDMI的DDC识别。该支路总线异常将引起HDMI无图像显示。
U34(191)、(192)脚输出的总线与VGA接口(15)、(12)脚同时与U18相连，完成VGA的DDC识别，该支路总线异常将引起VGA无图像显示。VGA接口(11)、④脚经总线切换电路与调试工装接口CON6②、③脚连接。
