5．供电及相关控制电路
该机电源板共有5路电压输出：+5Vstb,+5V3A,+24V1A,+24V_1N,24V__Audio。其中，24V__Audio供伴音功放使用，+24V_1A通过DC/DC（LM2596等）变换成12V、5V供屏驱动板、高频头等使用。+5V_3A通过DC/DC(LM1084等)变换成DDRV等电压，供主芯片DDR数据交换相关电路使用，同时+5V_3A还给相关电路直接供电。+5Vstb和+5V_3A通过DC/DC（AP1534、NCP5662等）变换成3.3V、1.2V等电压供主芯片信号接收、解码、MCU待机等电路供电。
(1)+24V-1A及+24V-IN供电电路

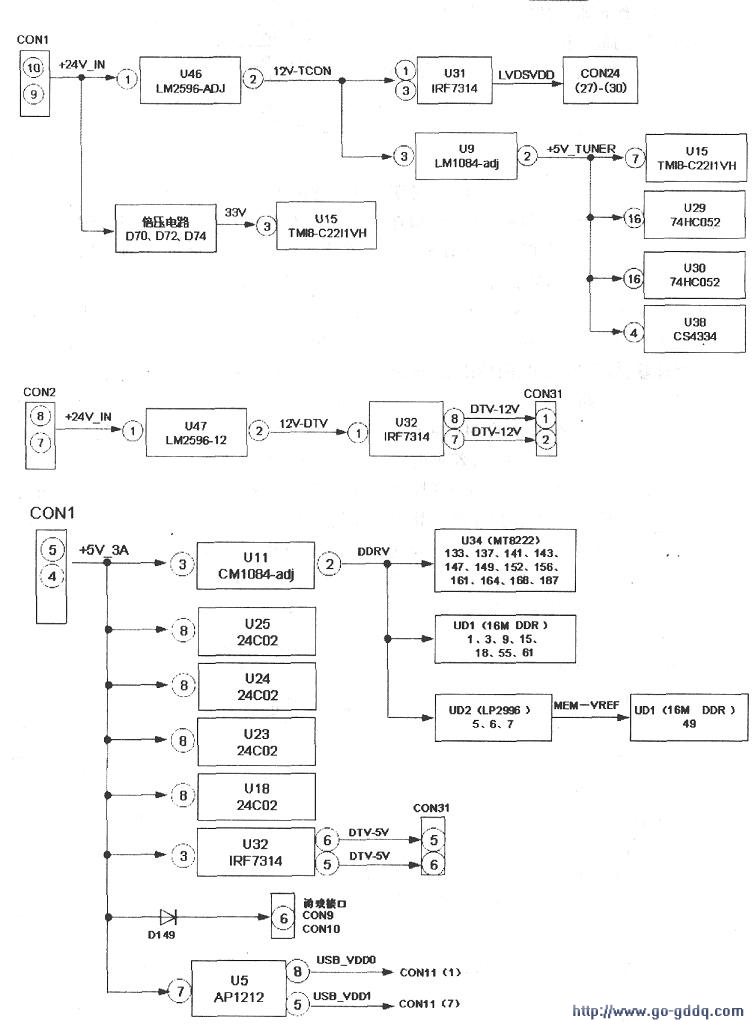

电源板输出的+24V-1A电压经接插件CON1⑨、⑩脚送至主板后分为两路，如上图所示，第一路经稳压器U46降压成12V-TCON后又分为两路：一路送至上屏电压开关控制电路U31①、③脚，在控制信号控制下产生LVDSVDD电压，从CON24的(27)～(30)脚输出上屏电压至屏上驱动板。另一路经U9降压为5V_TUNER，分别为高频头U15、音频切换块U29、U30和监视器输出电路供电。第二路经倍压整流电路D70、D72、D74产生+33V电压为高频头U15③脚提供调谐电压。
从电源板输出的+24V-1N电压经接插件CON2⑦、⑧脚送至主板后，经稳压器U47降压成12V-DTV电压，如中图所示，送至数字模块开关控制电路U32①脚，在控制信号控制下产生DTV-12V电压，从CON31①、②脚输出工作电压到数字模块。
(2)+5V-3A单独供电电路
+5V-3A主要为主芯片外围相关电路提供工作电压，如下图所示，从插座CON1④、⑤脚输入后分三路：
第一路经稳压器Ull稳压成DDRV电压，为帧存储器UD1①、③、⑨、(15)、(18)、(55)、(61)脚，U34(MT8222)(133)、(137)、(141)、(143)、(147)、(149)、(152)、(156)、(161)、(164)、(168)、(187)脚，UD2(LP2996)的⑤、⑥、⑦脚提供工作电压。该电压主要为动态存储相关电路供电，该支路任一组电压不正常将引起图像花屏。
第二路送至数字模块开关控制电路U32③脚，在控制信号控制下产生DTV-5V电压，从CON31⑤、⑥脚输出工作电压到数字模块。
第三路经稳压器U5稳压成5V_USB1和5V_USB2电压，主要为USB接口供电。
第四路经二极管D149降压后为游戏接口供电。
第五路为HDMI接口和VGA接门的DDC存储器(U18、U23、U24、U25)提供工作电压。
(3)+5Vstb、+5V-3A共同供电电路

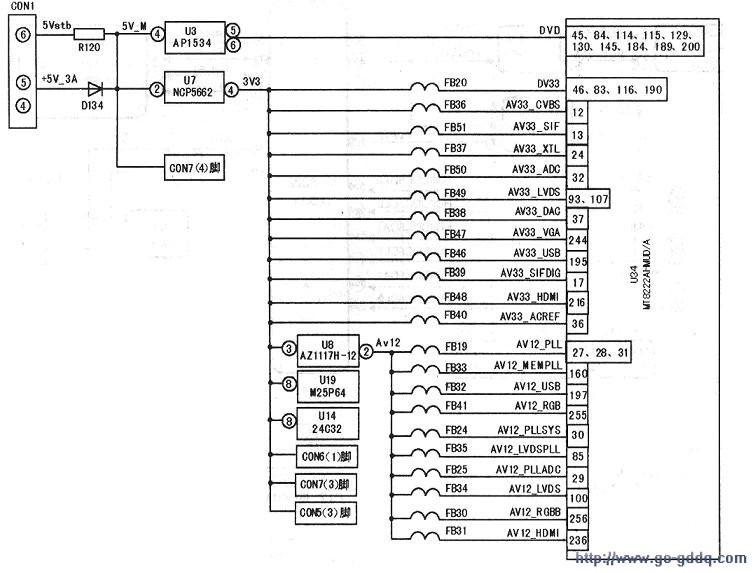

从插座CON1④、⑤脚输入的+5v-3A电压经二极管D134后，与从插座CON1⑥脚输入+5Vstb经电阻R120限压后的5V-M电压，共同为主芯片及相关电路提供工作电压，如右图所示。5V-M电压经U3、U7、U8稳压后产生的电压为U34内部视频处理单元、音频处理单元、锁相环单元、A/D转换单元、LVDS信号处理单元、D/A转换单元、VGA单元、USB单元、HDMI单元等单元电路供电。
