工作原理

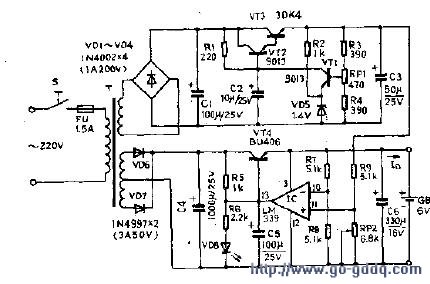

     电路如图所示。本充电器在蓄电池充满电时能及时关断充电电源，以免过充。电源变压器副级出由二极管VD1~VD4、电容C1、三级官VT1、VT2、VT3及稳压二极管VD5、电阻R3、R4、电位器RP1、电容C3等构成6V直沉稳压电源，作集成电路IC比较器的基准电源。

　　主电路中的功牢三极管VT4为可担充电开关，比较器IC的输出为VT4的搜谢信号。电阻R9、电位器RP2是基准电源的取样电阻，R7、R8为负载（等电池）电压取样电阻。发光二极管VD8为充电报表。当蓄电池欠压时，在比换器IC反相（10）脚的取样情号将低于同相端（11）脚的取样信号，比披器IC脚（13）输出高电平，VT4导遇，则对GB进行充电，充电电流取决于R6的阻值大小。当蓄电池充满时，IC的反相端电披高于同相端，比较器IC输出低电平，VT4则由导道跃变为截止状态，于是VD8熄灭，充电停止。调整RP2的电阻值，可以改变比轻的反转点，而控制充电电压。

    元器件选择

　　R5的选取，可根据R5上的电压障和功率三极管VT4的放大倍数即hPE及最大充电电流Iom而定，R5≈VR51（Iom）1hFE）。VT4最好选用hFE尽可能高一些的功串开关管，也可以选用BU406等。
