自制一款性能优良的充电器
来源:本站整理  作者:佚名  2010-05-26 10:20:00



  这里介绍一种对其进行适当调整,就能对多种电池进行合理充电的充电器。它可以对多节电池并接充电,也可以对多节电池串接充电,并具有恒流充电功能和快充转为慢充及涓流充电的自动转换功能。本电路是以两节5号镍镉电池为例来说明充电的原理与调试。

  工作原理

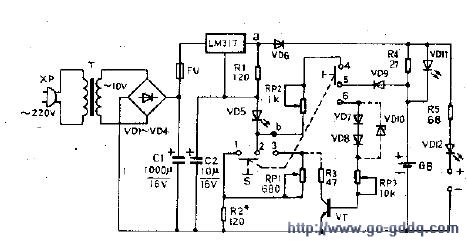

    电路原理如图所示。图中LM317为三端可调正集成器稳压器,能在1.25~37V之间的任意一个电压点上都有1A以上的恒定电流输出。因此,足以保证一般电池组和电池充电的恒流需要。

  当选择开关S拨至1、2和4、5接点时,为50mA的标准值流充电。此时,对充电电池并按数量的变化,基本上不影响充电电扼的恒定榆出(在1.5A以下)。发光二极管VD5、VD11发光表示充电正常。当电池电压逐渐升高时,通过VD9、RP2给LM31T调整瑞一个正反馈渐变电压,b点电位升高,而LM317输出端和调整端电压差为1.25V不变,则a点电位也升高。由此,电池电压上升多少变化量元M317输出端也上升多少变化量,从而维持整个充电过程的恒流充电。

  当开关S拨至2、3和 5、6 接点时,为快克档。充电初始VT截止,由R2+RP1 与R1+VD1分压待到快充电压和电流,当充电容量达到80%左右时(本电路设计被充电池电压为 2.8V),VT开始导通,其集电极电位下降;,相当于R2+RP1 上的电压值减小,b点电位下降,LM317输出端a点电位下降。充电电流进入小 电流的状态,随被充电池电压逐渐升高,VT饱和程度加深 , 充电电流逐渐小,发光二极管VD11宽度减弱,进入涓流充电状态,直到停充VD11显示便熄灭。
