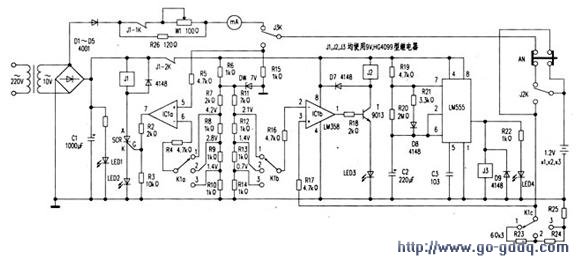

充电器电路如图。使用一片LM358作充放电检测。IC1a作充电检测，IC1b作放电检测，IC2为L,M555，接成无稳态方式工作，每隔15分钟其③脚输出一个约2秒的正脉冲方波驱动继电器J3吸合一次，通过J3K转换触点使电池暂时脱离充电电源而接到IC1a的同相输入端⑤脚，对电池所充电量进行监测，R15的接入使IC1a⑤脚不至悬空，保证稳定工作，不会出现误触发。

　　使用时先装好待充电池，将开关K1板至相应挡位，接通电源按下AN，AN常闭触点分离，常开触点闭合，将电池残存电压引到IC1b③脚，与②脚的预置电压进行比较。如果电池残存电压比预置电压高。测IC1b的输出由低变高使晶体管T迅速导通。令继电器J2吸合，其转换触点J2K将电池锁定于IC1b③脚，经由开关K1C接入的放电电阻进行放电。当电池端电压下降至②脚预置电压后，IC1b翻转，J2释放切断放电回路，接通充电电源，电路便自动进入充电状态。

　　充电时IC2带动继电器J3使电路每15分钟对电池电压进行一次检测，当监测到此电压高于⑥脚预置电压时，说明电池已经充足，IC1a便输出高电平触发单向可控硅SCR，使J1吸合，J1的一对常闭触点同时分离，切断充电回路及控制部分电源，充电便告结束。但有约20mA的电流流经R26使电池维持涓流充电。

　　为了给不同节数的电池组进行充电，用三刀三位开关给IC1预置了多个比较电压及切换相应的放电电阻。当开关置“1”位时可充三节的电池组。置“2”位时可充2节的电池组，充1节电池时开关应置“3”位。同时转动W1，将充电电流控制在合适范围内。
