使用过镍镉充电电池的人都会有这种感觉，新电池效果不错，但充电几次后，使用效果就大不如以前。这是因为镍镉电池有记忆效应，随着充电次数的增加，加上充电方法不当，这种情况愈加明显。所以一般提倡电池要用尽后再充电，最好充电前能对电池进行放电，但过度放电又会损坏电池，而且每次充电需10-12小时，使得使用起来非常麻烦，稍不留意就会损坏电池。针对这些情况，本人设计了下面的充电器，经使用，效果很好。本装置是一个带放电功能、全自动快速（1小时）、恒流充电器。它具有充电指示、放电指示、充电结束自停并有声、光提醒，涓流维持等功能。下面简单介绍该装置的工作原理及制作方法。

   工作原理

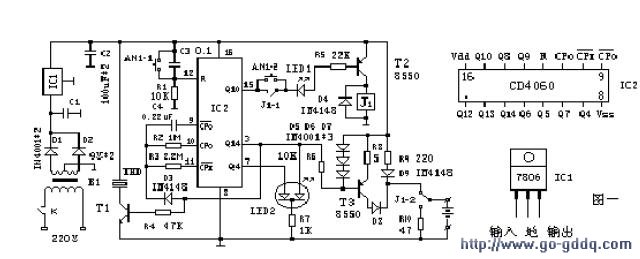

    工作原理如图一所示。它是以CD4060为核心的控制器。CD4060是14位二进制串行计数/分频和振荡器。它由两部分构成：一部分电路是14级分频器，其分频系数为16~16384（由Q4~Q14输出）。另一部分电路是振荡器，可由外接电阻和电容构成RC振荡器。f=1/2.2RTCT。见图二。本装置由C4、R2、R3组成频率约为0.2Hz的振荡器。
