如何制作带水满报警功能的四级水位指示器
来源:本站整理  作者:佚名  2010-07-13 09:58:14

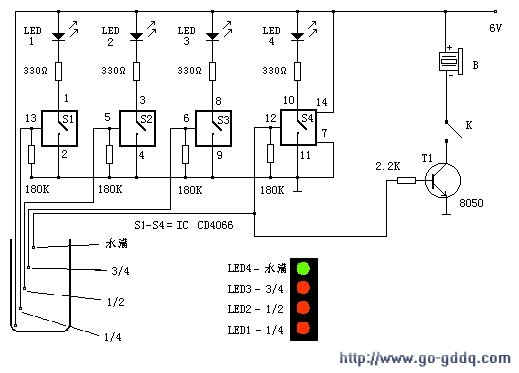

  工作原理:该电路由一片四双向模拟开关集成电路CD4066为核心构成。每个电路内部有四个独立的能控制数字或模拟信号传送的开关。当水箱无水时,由于180K电阻的作用,使四个开关的控制端为低电平,开关断开,LED不发光。随着水位的增加,由于水的导电特性,使得IC的13脚为高电平,S1接通,LED1点亮。当水位逐渐增加时,LED依次发光指示水位。水满时,LED4发光,显示水满。同时T1导通,B发出报警声,提示水已满。不需要报警声时,断开开关K即可。




    电路元件取值参考电路图,三极管T1在电路中充当蜂鸣报警器的电子开关,建议选择放大倍数较大的8050等中功率管。音频报警器B可根据实际情况及个人爱好选择合适的都可以。
