目前，家电待机耗电已成为不可忽视的问题。在不使用家电时，如把家中所有家电待机耗电加起来是一个可观的数目，除非在不使用时，将家电拔出电源插头，这显然不甚方便。为此，笔者设计了这款遥控供电插座，不但能解决以上问题，而且插座本身耗电也很小。

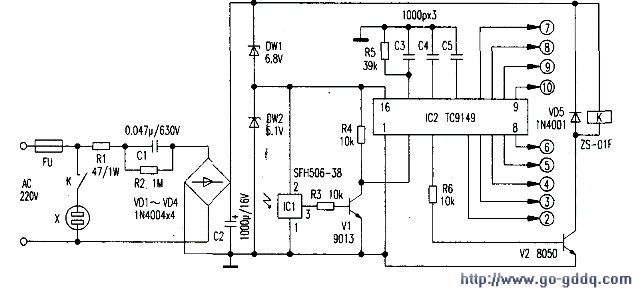

　　该供电插座电路如附图所示，图中电路没有采用变压器供电而采用常见的阻容降压供电方式，且容量很小，通过电流只有3mA。为了保证电路能正常工作，图中采用桥式整流形式，将所得到的电流全部加以利用。

　　图中ICl为三端红外接收头，该型号静态电流为0.5mA，如使用其他型号最好先测一下静态电流，如在1.5mA以上最好放弃不用。R3、R4使用了较大的阻值，对降低本机静态耗电有利。由IC2组成的10路遥控电路，工作原理可参见以往报刊的介绍，图中仅画出一路，其余的相同。继电器是电源供电插座的关键所在，采用磁保持自锁继电器，它只在动作时瞬间耗电（>

　　30ms），平时不耗电。此类继电器最常见的有两组线圈：一组通电吸合，另一组通电释放。本电路采用只有一组线圈即可完成吸合和释放动作的。如采用两组线圈形式的继电器，则图中控制路数将减至一半，用两组输出控制两组线圈。

　　电路工作时，若遥控插座也工作，ICl接收到红外信号并输出，经V1放大送至IC2解码，其输出经V2驱动继电器K工作。

　　在继电器K动作时因需较大电流，由C2所充电压（储能）供给。之后ICl及IC2的工作电压因电容器C2放电会下降至lV左右，按C1容量需4秒后才能充电至正常电压（虽然电压欠压波动很大，但对ICl和IC2无害）。

　　由上述可知，每次遥控后需间隔4秒才能再遥控是本插座的特点。若想连续遥控，则需将Cl容量增大，但能耗也随之增大。图中IC2也可使用其他芯片，只要和遥控器配套即可。

　　本插座遥控器可购买成品的，如康艺彩电遥控器等，只要遥控芯片型号为TC9148或BL9148的就行。首次使用时，如遥控无反应需对码一下，可分别短路图中C4或C5来实现。电源熔丝FU可根据家中家电容量选取。
