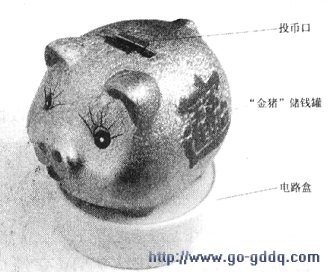

现在，市场上一种“金猪”造型的储钱罐十分畅销，如果我们自己动手给这种“金猪”赌钱罐加装土语音录放电路(实物外形如下图所示)，则每当向罐内投入一枚硬币时，“金猪”便会说出一句吉祥话语，并能“哼”响一段乐曲，十分有趣。

　　一、工作原理

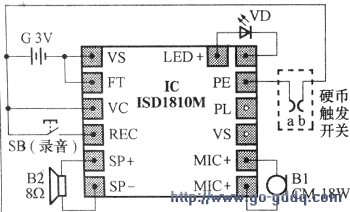

　　会说话的“金猪”储钱罐电路如下图所示，其核心器件是一块质优价廉的新型超薄语音录放模块IC。由于该模块体积小巧、性能优良、价格便宜(单价仅10元，比自己购买元器件组装要便宜得多、可靠得多)，非常适合电子爱好者用来制作各种语音小装置。

　　当接下录音开关SB的按键不松手时，语音录放模块IC的录音控制端REC获得高电平触发信号，发光二极管VD点亮，表示进入录音状态。这时，嘴对着驻极体话筒B1讲话，IC即自动录入话语。手松开SB按键后，VD熄灭，录音结束,如果录音时间超过l2s，则VD自动熄灭，表示语音录满。录音完毕，电路自动进入待放音状态。

　　当每次向储钱罐投币时，硬币将作为触发开关的a、b电极暂时“桥按通，与a极相接的语音录放模块IC的正脉冲触发放音端PE获得包含有上升沿的正脉冲触发信号，使IC受上升，沿触发从SP+、SP-两端输出一遍内储的录音电信号，并驱动扬声器B2直接发声。

　　二、元器件选择

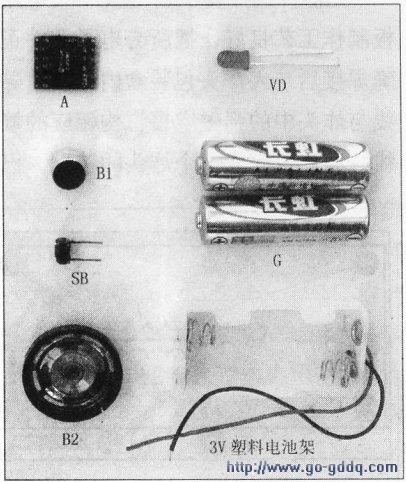

　　为了方便初学者易认易购，特给出本制作所用全部电子元器件实物外形如下图所示。

　　IC选用新颖ISDl810M型超薄语音录放模块，其语音集成电路芯片和外围阻容元件等分别采用软封装和贴片工艺制作在尺寸仅为17.5mmxl5mm的双面小印制电路板上，总厚度仅为2mm，其实物外形和引脚排列等详见上图；只要外接上电池、两个按键开关(一录一放)、扬声器和驻极体话筒等，便可实现录音和放音，使用非常方便。ISDl810M的主要参数为：

　　工作电压范围2.7V-5.5V，静态电流≤0.5μA，工作电流约25mA；录音时间8秒-20秒(缺省值12秒)，录入语音断电不怕丢失，可重复录音达10万次。

　　B1选用CM-l8W型((4lOmmx6.5mm)高灵敏度驻极体话筒，它的灵敏度划分成五挡，分别用色点来表示：红色为一66dB，小黄为一62dB，大黄为一58dB，蓝色为一54dB，白色>-52dB。本制作中应选用蓝色或白色色点产品，以获得较高的灵敏度。B1也可用其他灵敏度较高的小型驻极体话筒来直接代替。

　　B2用,427mmx9mm或φ29mmx9mm超薄微型动圈式扬声器，以减小体积，方便安装。VD可用φ3mm红色发光二极管。SB用6mmx6mm小型轻触式按键开关。G用两节5号干电池串联(配带塑料电池架)而成，电压3V。整个装置平时静态电流实测仅0.5μA，工作时最大不超过40mA，故用电很节省。

　　三、制作与使用

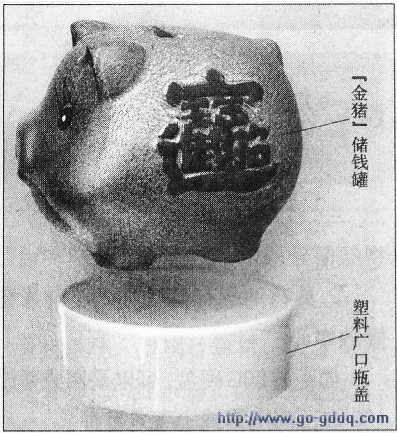

      制作分三步进行：首先，选一市售“金猪”储钱罐，并按上图所示选一大小、颜色合适的塑料广口瓶盖(直径与“金猪”储钱罐长度相当，高度不小于25mm)，作为“金猪”储钱罐的底座。在“金猪”储钱罐原有的投币口处安装下图所示的硬币触发开关，

具体可按图(a)所示，将两片相同尺寸的薄铁皮用手钳子或小形台钳弯折虚线处，成为图(b)所示的形状。

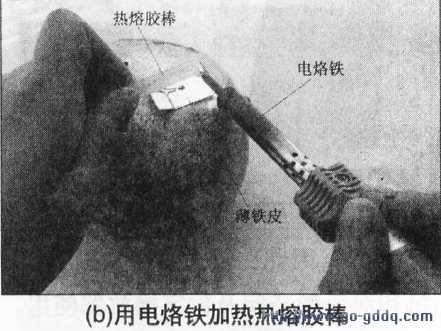

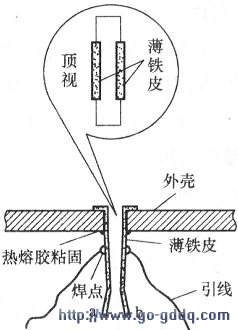

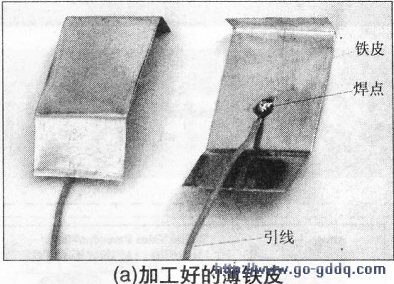

薄铁皮可取自用马口铁皮做成的空罐头，如果能够找到弹性好的薄磷钢片，则更为理想。加工好的两薄铁皮，按下图(a)所示分别焊接上长度约为l5cm的细电线，并按下图(b)所示在粘贴位置滴上用电烙铁加热熔化了的热熔胶，乘胶尚未冷却凝固，快速粘贴在“金猪”储钱罐原有的投币口处(所用热熔胶棒一般五金商店均可购买到，每根单价1元一2元)。装配好的硬币触发开关，要求穿过投币孔的硬币能将两铁皮a、b良好“桥接”一下即行。

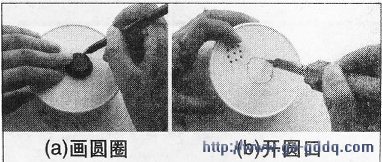

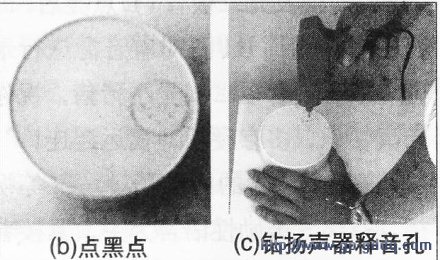

　　如果投币不能良好“桥接”触发开关，或投币被触发开关夹住不能顺利通过，可通过调整两铁皮a、b的相对间距来加以调整。硬币触发开关的双胶细电线可在储钱罐的取币口塑料盖(在“金猪”肚底下)上开孔引出，参见后面图11所示。其次，按照下图(a)所示，将扬声器B2扣压在塑料广口瓶盖靠近边沿处，用铅笔沿扬声器外口画出圆圈。再按下图(b)所示，在圆内用铅笔点上9个黑点，按照下图(b)所示用小电钻在每个黑点位置打出由2mm的小孔，作为扬声器B2的释音孔。

另外，按照下图(a)所示，将取币口塑料盖扣压在塑料广口瓶盖中心位置，用铅笔沿塑料盖画出圆圈。再按照下图(b)用加热的电烙铁头沿圆圈外侧“切割”所画出的圆圈部分，形成取币通口。

按照下图所示，采用电烙铁加热熔化热熔胶棒的简便方法，用热熔胶将“金猪”储钱罐的4只“猪蹄”粘贴在塑料广口瓶盖上。将扬声器B2、塑料电池架粘贴在瓶盖内部。注意：塑料瓶盖上的扬声器释音孔应位于“金猪”前胸下方，取币通口则应正对“金猪”肚底下面的取口塑料盖。

　　最后，进行总装。先按照下图所示在语音录放模块IC上面焊接录音开关SB、驻极体话倚B1和发光二极管VD，并焊接两根长约20mm的元器件剪脚线，既作为接通扬声器B2的电线，又兼带固定语音录放模块IC。

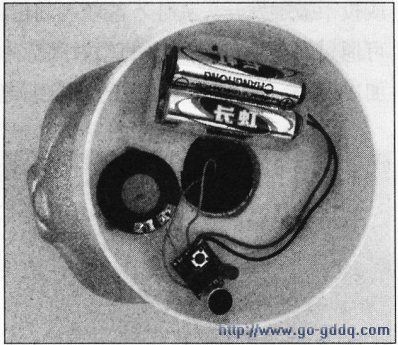

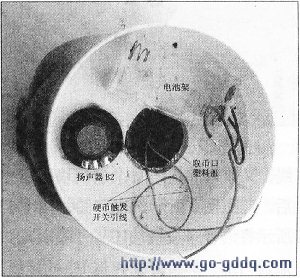

然后，对照电路图，按下图所示将语音录放模块IC置于塑料广口瓶盖内部，焊接好扬声器B2的接线、电池架引线和硬币触发开关引线即行。

　　焊接时注意：电烙铁外壳一定要良好接地，以免交流感应电压击穿语音录放模块IC上面的CMOS集成电路!

　　会说话的“金猪”储钱罐装配成功后，应首先录好音，然后再投入使用。录音时，注意按住录音开关SB的按键不松手，使发光二极管VD点亮后，即将驻极体话筒B1正对着音源进行录音。录音内容以“我是小猪猪，祝你天天快乐，多存硬币，福运连连1“你真是个节俭的好孩子······”等祝福、夸奖、鼓励性语言为主，紧接着以磁带放音机或电脑模拟声等为音源，录入一段欢快的小猪叫声、动听的儿童乐曲等。录音结束，可用小改锥“桥接”一下投币口处的硬币触发开关，则“金猪”就会发出一遍刚才所录制的声音。如对所录入的声音不满意，可重新录制。以后录音内容还可根据场合、使用者身份的不同等，随时进行更改。

　　顺便指出，读者购买来的语音录放模块IC，其录音时间一般为l2s(缺省值)，如嫌时间短，可将模块背面标注为R2(旁边同时标有ROSC字样)的l20kΩ贴片电阻器，改换成为200kΩ；则录音时间可增大到20s。如果分别将R2改换成为80kΩ、l0OkΩ、l60kC2的贴片电阻器，则可对应获得8s、l0s和l6s的录音时间。但应注意，录音时间越短音质越好，录音时间越长音质越差。
