1、工作原理
　　

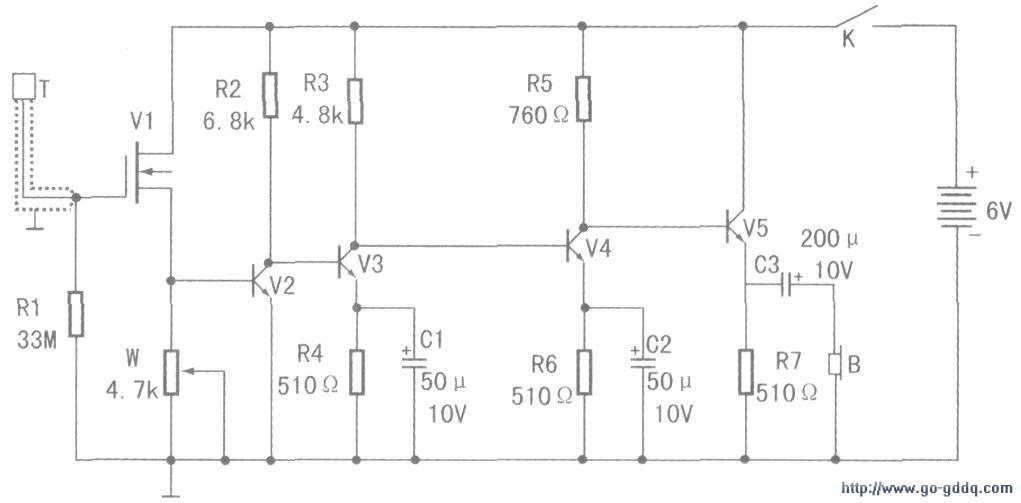

　　电原理图如图1所示。该寻迹器主要由天线T、场效应源极跟随器( V1)、电压放大器(V2—V4)、射极跟随器( v5)以及高阻耳机B组成。当天线感受到市电电源在电线产生的交变电场时，交变电场便在天线T上感应一个交变电动势，该电动势经放大后便在耳机B中产生交流声，交流声最强的地方便是电线的隐蔽处。

　　为了简化线路和调整，各级之间均采用直接耦合。为提高输入阻抗（以便和电容式天线相匹配），输入级采用了N沟道耗尽型3D01场效应管。这种管子栅偏压等于零时仍有0.3～1.2毫安的漏极电流IDSS（饱和漏电流）流过源极回路。IDSS在电位器W上产生的电压降随W阻值的改变而改变。当W的中心头位于图中所示的上端时，V1源极电压（即V2基极一发射极之间的电压）接近于零，此时，V2、V4截止，V3、V5饱和导通。当W的中心头向下滑动到某一位置时，IDSS在电位器W上产生的电压降使得V2开始导通，于是线路的工作状态发生如下变化：

　　其结果是使所有晶体管均转入放大状态。可见，电位器W实际上起着灵敏度调节器的作用。
