二、降低电源部份的功率损耗

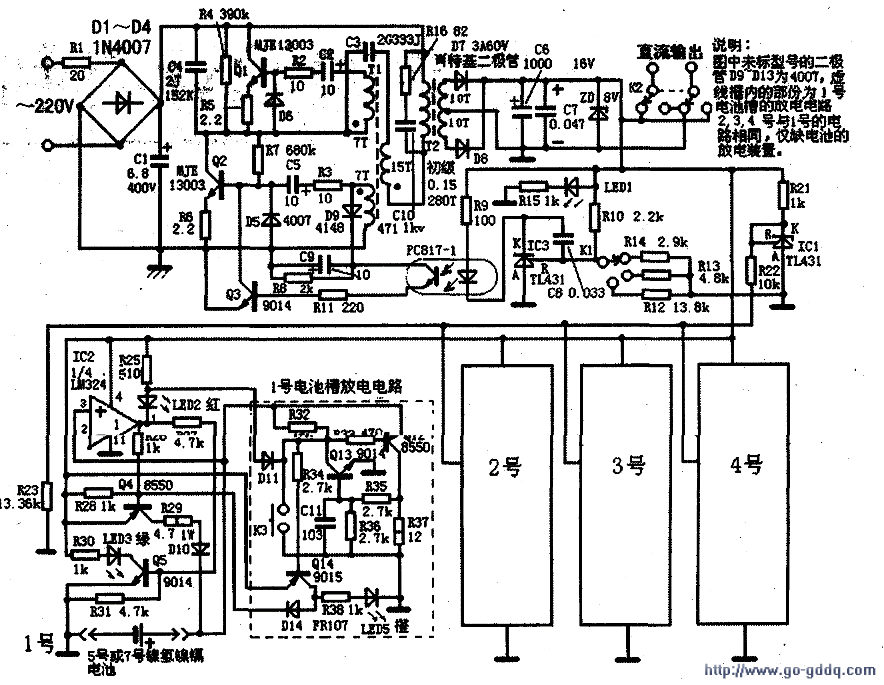

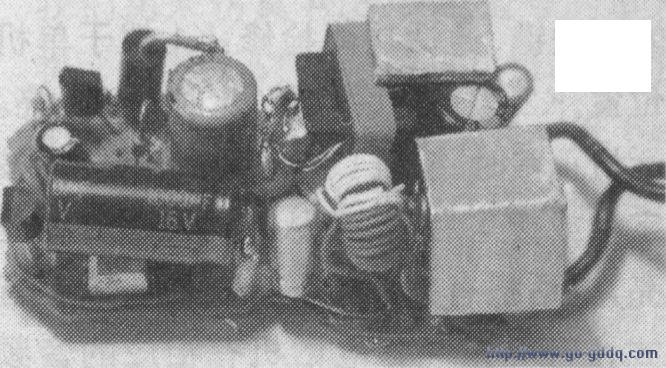

上图是改进后的充电器完整电路，上半部份是用节能灯电路改制的电源电路，其简要工作原理是：市电经整流滤波后，由Q1、Q2逆变为高频交流电，再经T2降压整流滤波和稳压以得到低压直流电源。在节能灯中，三极管Q1，Q2工作在不受控的开关状态，损耗较小，但作充电器后，为了稳压，开关状态受到了控制，管子损耗增加较多，三极管的温度要高出二三十度。为了减小损耗，采取了以下几个措施：1、在Q1的基极回路增加了电容C2和二极管D6。2、D9的阴极对地接一个1 0 μ F电容和2k电阻的滤波电路。3、Q1与Q2的发射极各串联一只2.2Ω或3.3Ω的电阻以稳定Q1、Q2的工作状态。4、调整T1的初级和次级绕组的匝数，T1的初级匝数增加，输出电压增加，但匝数增加到14匝以上，输出电压就不再上升。次级匝数增加后，充电器的输出电压很快上升，并在匝数增加到7匝时达到最大值，笔者即以此数据改绕了T1。5、Q1、Q2工作在推挽状态，但原整流电路使用了半波整流电路，电源的效率下降，应改为全波整流电路。全波桥式整流电路要使用4只肖特基二极管，增加了电压降和损耗，可改用双半波整流电路，需改绕T2变压器的次级，用两股O.44漆包线并绕20匝，中心抽头。2、原低压直流使用470 μ F电解电容滤波，改用1 000 μ F（或更大）电容，可改善输出特性。输出电压调到4.38V，从轻负载到满载（1.2A电流），输出电压仅下降0.3V左右。输出电压为2.9V、3.64V时，负载电流从O.1A增加到1.2A，基本上看不到输出电压有变化。充电器的实用价值有了较大的改进。但1 000 μ F电容的体积和高度都比较大，直立安装有点困难，可如下图那样把电容横放在高度较低的元器件上。
