自制手动极轴座
来源:本站整理  作者:佚名  2011-01-20 09:57:17



  然后初步固定极轴座,装上反射面、馈源杆、高频头,并将反射面调到正南方向,预调高频头极化角为 0 ° ( 不同品牌的高频头 0 刻度标记不同,需注意 ) ,最后接上接收机、显示器进行细调。

  第一步:调整极轴角与高频头

  (1) 在接收机的增加节目界面中,输入最接近当地正南方向卫星上信号较强的一组节目参数 ( 若接收机中已预存有该节目,则直接选中该节目,并调出节目信息,以下同,不再重述 ) 。

  (2) 松开锁紧螺丝,将天线在正南方向缓慢左右转动,若极轴角预调准确,显示器上应出现该节目画面,若旋转过程中始终不出现画面,说明极轴角误差较大或节目参数有变,可微动极轴角 ( 或掉换节目 ) 再试,直到出现画面后,信号质量与强度显示最大时锁紧天线。

  (3) 反复调整极轴角与旋转天线,使信号质量与强度均最大后锁定天线,此时极轴角已基本正确 ( 实际的极轴角比当地纬度应稍大 ) 。

  (4) 调高频头焦距与极化角使信号质量、强度最大。

  第二步:调整方位角。

  (1) 在接收机中输入当地东边一颗卫星 ( 与正南经度的差最好大于 25 ° ) 上信号较强的节目参数。

  (2) 向东转动天线,当出现画面且信号质量与强度均最大时锁定天线。

  (3) 将天线地盘后部固定,转动前部,当信号最大时在地盘前部与地面作上记号 ( 以地盘为基准线在地面上记为 A) 。

  (4) 再选择西边一颗卫星,按以上方法标记为 B 。

  (5) 最后将地盘前部的记号转动到地面记号的 AB 之中点,此时方位角也基本正确。

  第三步:调整补偿角。

  (1) 将天线对准第二步中的东或西边的卫星。

  (2) 调整补偿角微调螺丝,使信号最大,规律是:若第二步中 A 在 B 东边,则补偿角偏大,应减小,反之, A 在 B 的西边,则补偿角偏小,应增大,若 A 与 B 重合,则补偿角不必再调。

  (3) 用西或东边的卫星信号校正。

  经过以上三步调整,各角已基本调准,但此三大角的调整会相互影响,所以应按以上三个步骤反复调整 2 ~ 3 次,才能达到理想状态。调整好极轴角、方位角和补偿角,就可以运用它来搜索卫星了。先在接收机上输入要搜索的卫星节目参数或调出机内已存的节目信息,松开锁紧螺丝,转动反射面,在显示器出现节目画面且信号质量与强度均最大时,锁定天线方向,并在锁紧盘上作出记号,以后就可根据记号快速换星了。对于新增卫星,若只知道卫星轨位,而不知道节目参数,可根据下列公式:

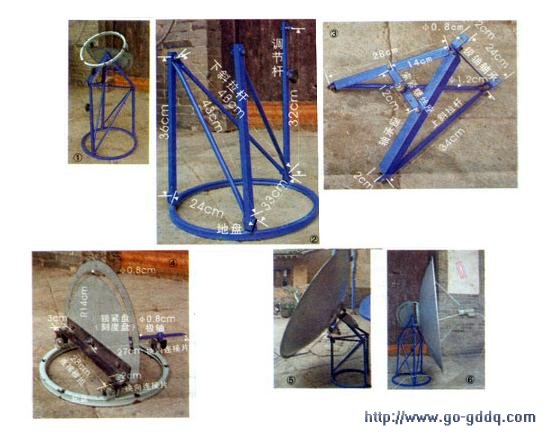

  本极轴座若用普通1.2m天线改制,增加的材料费不足10元;本极轴座由壬改变常用的推杆定位为半圆锁紧舟定位,因此天线扫描的范围更大,东西两边的最小仰角可调到小于10°,对不同纬度的适应范围也很大,可从0°调到55°,适用于我国大部分地区,图5为35°正南方向的实际收视图,图6为35°正东方向的实际收视图。
