用LA4440设计的片BTL 20W车用功放电路
来源:本站整理  作者:佚名  2011-01-20 09:57:20

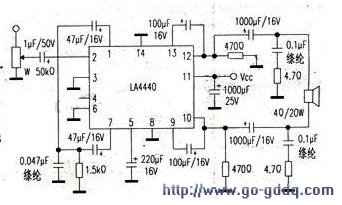

  LA4440为单片双声道功放集成块,正是利用其内含双路对称功放电路的特点,通过外部简单连接形成BTL电路。主观听音评价比TDA2003 BTL音质好,输出功率充足。电路见图。

  基础电路仍属OTL,所以它也有最佳负载阻抗值的问题。其电气参数为:VOC=12V,RL=4Ω,Po=20W。由于是单列引出脚更适合搭棚式焊接,注意事项同上。各引脚功能为·①负反馈;②输入1;③预放级地;④消噪;⑤滤波:⑥输入2;⑦负反馈2;⑧、⑩功放级地;⑨自举2;⑩输出2;⑩电源正Voc;⑥输出1;⑩自举1。

  它是把第2个功放的输入端接地,第1个功放的负反馈端和第2个功放的负反馈端进行交流状态下的分压连接,就会在⑥脚、⑩脚输出幅度棺等、相位相反的交变信号,从而在负载RL上得到正负半周叠加的双倍音频功率。
