交通灯控制实验
来源:本站整理  作者:佚名  2011-01-20 09:58:12



  1.实验要求

  南北方向为主干道,要求南北方向每次通行时间为30秒,东西方向每次通行时间为25秒。启动开关SD后,南北方向红灯亮25秒钟,而东西方向绿灯先亮20秒钟,然后闪烁3秒钟,转为黄灯亮2秒钟。接着,东西方向红灯亮30秒钟,而南北方向绿灯先亮25秒钟,然后闪烁3秒钟,转为黄灯亮2秒钟。如此周而复始。

  2.实验器材    .

  三菱FX系列可编程控制器、手持编程器或安装有相应软件的计算机、开关SD、用于指示南北方向的红、绿、黄灯和用于指示东西方向的红、绿、黄灯及连接线等。为了使演示更加直观,可以增加一套灯泡,将同向同色的灯泡两两并联,把灯泡布置在十字路口的四个位置上。

  3.实验过程

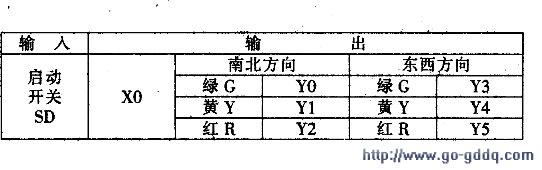

  (1)设计输入输出分配表,见下表所示。

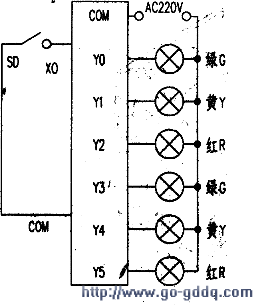

  (2)设计I/O接线图如上图所示。  '

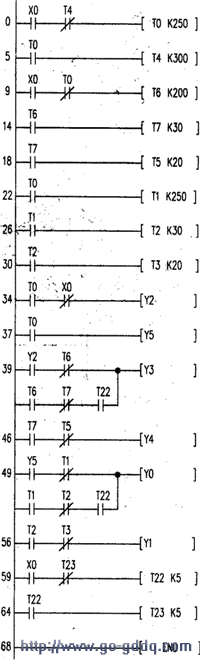

  (3)设计梯形图如下图所示。

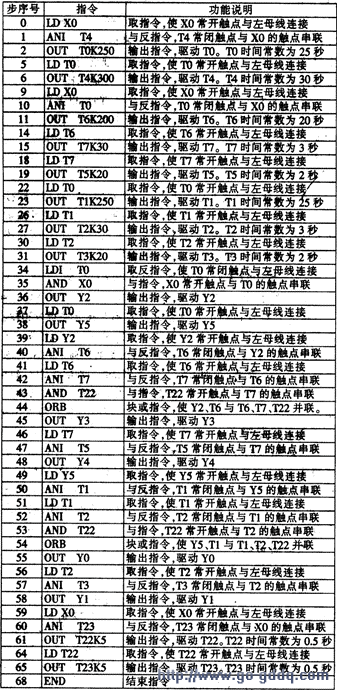

  (4)设计指令语句见下表(也可在计算机中输入梯形图,然后用相应软件进行自动转换,得到对应指令语句表)。

  (5)指令语句表有关说明:

  定时器TO K250:控制南北方向红灯R点亮时间,25秒。

  定时器T6 K200:控制东西方向绿灯G点亮时间,20秒。

  定时器T7 K30:控制东西方向绿灯G闪烁时间,3秒。

  定时器T5 K20:控制东西方向黄灯Y点亮时间,2秒。

  定时器T4 K300:通过控制TO,控制东西方向红灯R点亮时间。30秒。

  定时器Tl K250:控制南北方向绿灯G点亮时间,25秒。

  定时器T2 K30:控制南北方向绿灯G闪烁时间,3秒。

  定时器T3 K20:控制南北方向黄灯Y点亮时间,2秒。

  定时器T22、T23:组成闪烁电路,0.5秒开,0.5秒断。

  (6)按I/O接线图进行接线连接,用手持编程器将指令语句表输到控制器中,或在计算机中输入梯形图或指令语句表。启动开关SD,运行程序,观察实验现象。

  4.实验练习

  (I)改东西方向为主干道,要求东西方向每次通行时间为30秒,丽南北方向每次通行时间为25秒,绿灯闪烁时间闪烁频率、黄灯点亮时间均不变,重新进行实验。

  (2)南北方向仍为主干道,改南北方向每次通行时闯为60秒,而东西方向每次通行时间为45秒,绿灯闪烁时间闪烁频率、黄灯点亮时间均不变,重新进行实验。

  (3)自行设计南北方向、东西方向的通行时间,以及绿灯闪烁时间闪烁频率、黄灯点亮时间,进行实验。
