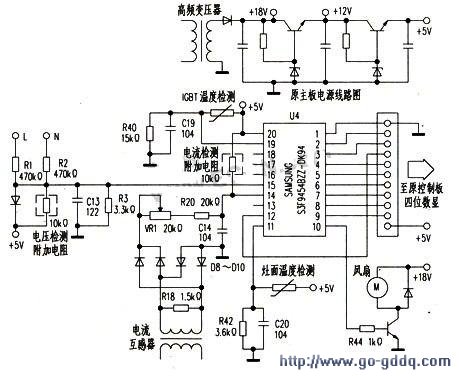

该定时器是利用闲置的电磁灶电路板制作的，这里选用的是坂田C-19型电磁灶电路板。该电磁灶的控制板具有四位数码显示（主要是更利于看时间），就可利用其定时和预约功能进行制作。定时范围1分钟至23小时59分钟，计时方式为倒计时，而且电磁灶本身有多重安全保护功能。本电路主要利用电路的单片机部分（单片机是SAM-SUNGS3F9454BZZ-DK94）。也可选用其他型号的电磁灶电路板，其改制方法与此相似。电路见上图。

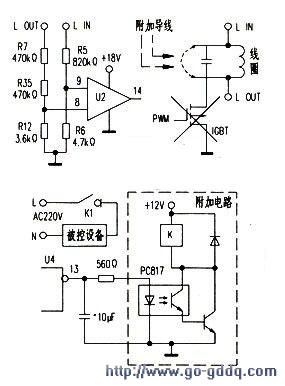

　　改制的重点在信号检测点电流检测（U4圈14脚）、电压检测（U4圈15脚）。如果想利用整个电路板，还要检测其同步信号（U2⑧、⑨脚），否则无输出。参见中图。

　　两个温度检测不用改，可利用其温度检测功能来扩展自己的制作。

　　1.电流检测（U4圈14脚，电压为2V～3V，因电磁灶型号不同而不同）：用一只电阻一端接+5V，一端接U4圈14脚，见上图附加电阻（虚线框内）。

　　2.电压检测（U4圈15脚，电压为1.5V～3V，因电磁灶型号不同而不同）：为了安全，可用一只电阻一端接+5V，一端接至U4圈15脚，见上图附加电阻（虚线框内）。如改了，则需把R1、R2去掉，不改也可。

　　3.同步检测（见中图）此处只需把LIN和LOUT用一导线直接连接即可（但必须把IGBT功率管去掉）。如改接至+5V电压处。则必须保正其⑧脚电压（2.6V）略高于⑨脚电压（3.0V），电压值因机型不同而不同。

　　如果原驱动电路是坏的（指U2LM339及其周边电路）。

　　4.驱动电路（见下图）其输出脚是U4的圈13脚，因正常输出是PWM脉冲信号。不能直接驱动三极管带动继电器，经实验可用下图电路。如原驱动电路是好的则见右图。

　　改好后通电。嘀一声后自动进入待机状态，按控制面板ON/OFF键,继电器吸合，四位数码管默认显示其加热功率数（1200），不管它,按定时键即可调整时间,范围为1分钟至23小时59分，也可预约时间，其设定详见电磁灶说明书。如果你有闲置的电磁灶电路板，则可变废为宝。可充分利用其几个检测点的功能来扩展自己的制作，制成一部实用智能型多功能定时器。
