选购一个300W的功放环形变压器。初级是220V绕组,次级主绕组最好是双55V,次级其他绕组可任选。如主绕组找不到双55V的。应选择低于55V但最接近此电压的变压器。之所以选用环形变压器,是在原绕组外层再加绕漆包线很方便。增加绕组的方案如上图所示。主绕组为110V(55+55).如不够可加绕到110V后留一抽头,然后每绕13V留一抽头,共绕9个13V。每伏匝数可通过实验得到。用漆包线在变压器上绕10圈,通电后用数字表测出这10圈的交流电压值。计算出13V应绕的圈数和所用漆包线的大概长度。裁出9段该长度的漆包线分次绕在简易穿梭上绕在变压器外层。每个绕组的头与上个绕组的尾拧在一起刮掉漆皮焊牢。然后再绕一组14V。变压器就改制完成。漆包线线径在0.8mm左右即可。按照图1接入相应电路就可做成一个多功能维修电源。
1.隔离变压器
当次级绕组全使用时,输入是220V市电。输出也是220V交流电,作隔离变压器用。彩电电源部分是热地,维修时最好使用它以确保安全。示波器外壳接地,测量热底板彩电或开关电源时也要使用隔离变压器,否则会烧断彩电保险或市电跳闸。在带电检修其他家用电器时使用隔离变压器。不小心手碰到220V交流电一端时也确保不会出现触电感觉。
2.110V电源
一些原装进口电器和二手电器(如日本产品)都使用110V电源,此类电器维修时常让人发愁没法供电,有此变压器可解决此问题。使用次级绕组一半即可,将K3置下端。K2降到最低就是隔离后的110V电源。
3.交流调压器
通过转换开关K3和K2可实现每13V一挡的交流调压,K3置上端时可从13V调到117V,当K3置下端时可从110V调到227V。K3选用双向电源开关,K2选用有10挡转换的波段开关。用低电压供电对开关电源维修是不少维修人员常用的好方法。这样可避免稳压失控再次烧坏开关管。调压器也是维修交流稳压器不可缺少的模拟波动电源。
4.功放维修电源
用单绕组产生正负电源并由K5调压,可对功放主板进行脱机检修,正负供电回路中串入100Ω电阻可有效防止维修中二次烧坏功率管。因功放主放大器静态电流很小,100Ω电阻对静态影响不大,但不能动态使用。在电路中串入电流表头,有电流时会提示你正负电流不对称或静态电流过大等故障现象。
5.直流可调稳压电源

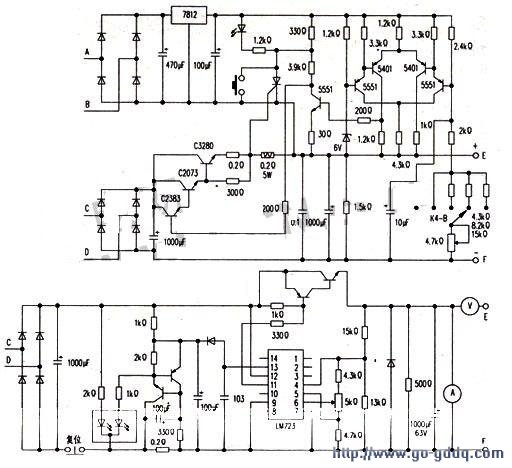

直流稳压电路如中图所示。采用稳压电源工业产品电路。该电路由分立件组成。容易组装和调试。整个电路由主电源、辅助电源、取样误差放大、调整输出、过载保护几部分组成。采用双电源可实现0V输出。主电源采用四挡电压切换可降低调整管管压降的功耗。考虑到电动车维修中要用到36V~42V,所以此电路分四挡连续可调输出0~50V。K4选用双5掷波段开关,一是对输入交流电压进行选择,二是对直流输出电压可调范围进行调整。此电路有过流保护功能,当输出线头短接或负载短路时保护电路启控输出为0V。保护发光二极管点亮,按下复位钮可解除保护。如觉得该电路制作太复杂。也可选用由集成电路组成的稳压电源电路,如下图所示。这是手机维修使用的直流电源电路,由LM723构成,也具有短路保护功能。
6.附加功能此变压器
有多种电压输出,在需要时还可构成其他实用电路,如将隔离后的220V电压经过三倍压整流后可获得1000V以上电压,可做成耐压测试仪。用正负电源和功放IC构成内置音频放大器,驱动小扬声器构成信号寻迹器。加上红外接收头构成遥控器检测仪等。
7.注意事项
因以上功能都是使用一个变压器。接地点不一样,所以不能同时使用于一个电路。用了隔离交流就不能在同一电路中同时再使用直流稳压。双电源也不能与直流稳压同时使用。
最后做机箱。配上交直流表头、开关、旋钮、指示灯、输出插座和接线柱即大功告成。该电源使用多块不同量程的电压表和电流表。它们分别是:满程250V交流电压表(隔离交流输出电压);满程3A交流电流表(交流负载检测);满程50V直流电压表(直流输出电压);满程3A直流电流表(直流负载检测);满程500mA直流电流表(两块)(功放正负电流检测)。
前四块表最好使用精度较高的工业仪表,也可用同一规格的表头改制,后两块作为正负电源电流监视,可用廉价的简易表头改制。
