一、制作原理
　　

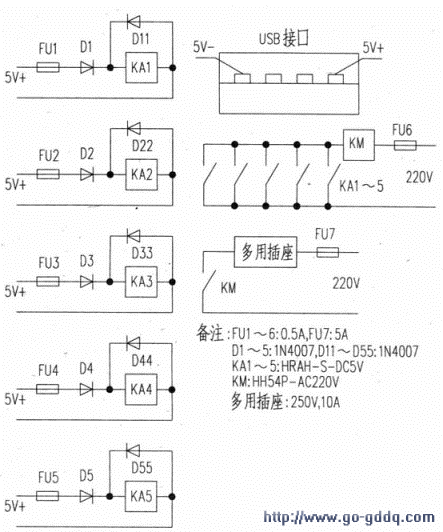

　　本多控器原理简单。由电脑USB电源作控制电源，通过控制微型继电器（HRAH—S—DC5V）来控制小型继电器（HH54P—AC220V），最终控制猫和路由器的电源。1USB→2微型继电器→3小型继电器→4多用插座→5猫和路由器如果省略第2步则要考虑USB电流驱动能力如何，尤其笔记本电脑，线路长了很可能无法驱动继电器工作。如果省略第3步线路会更简洁，但微型继电器触头容量小，存在交流220V电压可能窜入USB口烧毁电脑的风险。与其得不偿失，不如费点事安全第一吧。几点说明：USB控制端串玻璃管熔丝（0.5A）是防止微型继电器线圈短路；USB控制端串二极管（1N4007）是防止输入电源错误；微型继电器线圈所并联二极管（1N4007）为续流二极管，切不可省略，否则继电器触头会承载大电流而寿命减短；USB控制端不能共地。因输入电源各自独立，共地可能产生电位差，相互干涉甚至损坏电脑电源。

　　二、制作过程
　　
　　1.确定控制端数量。本多控器控制端数量任意多。笔者使用4控制端，预留1路，共5路。

　　2.在约20cm×10cm的实验板上进行实物排布、焊接。因线路不复杂，建议直接搭焊较为方便。

　　3.将每路控制端焊出2根约30cm的线备用。把一去掉插头的多用插座直接焊于HH54P继电器的输出端，可把4组触头两两并接以增大载流能力。

　　4.确认焊接无误后把线路板固定于一电动车充电器盒内，留出输入线和多用插座。用直流5V电源将输入端轮流汝一下，听见继电器动作声，多用插座有220V交流电则OK。

　　5.买2根对拷线（双USB头），从中一分二，找出5V电源正、负端，待用。把家中所布网络线水晶头做好，然后在离水晶头20cm处破开，因网络线只用1、2、3、6（从水晶头正面看）四根线，其余未用，任取2根作控制线，在电脑端网线接USB头（注意正负），另一头则接多控器的一路输入端，把猫和路由器的电源插头插入多控器的多用插座。现在把USB头插入电脑，开机，多控器工作，显示“本地已连接”。关闭电脑时多控器亦自动关闭。至此，一“猫”多控器制作成功。

　　三、使用效果
　　　　
　　上网时先插入网线，USB头暂不插入电脑。因为不论你的控制端有多少路，只要任一路工作就可以上网了，不必多路工作。虽然微型继电器耗能极少，还是节能为先，确定多控器未工作时再插入USB头不迟。

　　把家中所布网络线水晶头做好，然后在离水晶头20cm片破开，因网络线只有1、2、3、6（从水晶头正面看）四根线，其余未用，任取2根作控制线，在电脑端网线接USB头（注意正负），另一头则接多控器的一路输入端，把猫和路由器的电源插头插入多控器的多用插座。现在把USB头插入电脑，开机，多控器工作，显示“本地已连接”。关闭电脑时多控器亦自动关闭。至此，一猫多控器制作成功。
