此灯的亮度会随电视屏幕的亮度同步变化，对保护视力有更理想的效果，如下图所示。

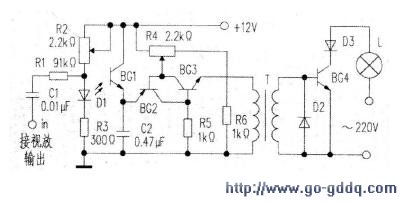

　　下图电路中，光电转换电路主要由发光二极管D1和光敏三极管BG1组成。来自电视机视放输出级的信号，其强弱与电视机屏幕亮度同步变化。同时，发光二极管的亮度也随之同步变化。

　　发光二极管D1与光敏三极管BG1组装在同一管壳里，光敏三极管BG1所呈现的阻值，随光强有相反的变化。综上所述，当电视屏幕光强时，BG1阻值变小；而电视屏幕光弱时，BG1阻值变大。当BG1阻值变小时，由BG2和BG3组成的振荡器的振荡频率增高。该振荡信号由变压器耦合到BG4，使其导通的频率增高，即在单位时间内导通次数增多，流过灯泡的平均电流增大，灯泡变亮。反之，BG1阻值变大时，灯泡亮度变弱。这就使电视屏幕亮度强时，小灯泡亮度也强，电视屏幕亮度弱时，小灯泡亮度也弱的效果。

　　下图中的晶体管BG2和BG3分别选用3CG110和3DG6，而BG4选用3DD164E或3DK208G。

　　也可采用右图所示的灯泡供电电路，此时的可控硅SCR选3C1型，其反向电压应高于300V，电流1A。变压器T选收音机中的小型输入变压器，将其中心抽头空着不用，其匝比改为1：1。

　　调试时，先调电位器R2和R4，使电路起振，小灯泡亮，且调整R2或R4时，小灯泡亮度会变化，则认为电路已起振。把in点接到电视机的视放输出端，调R2、R4使小灯泡亮度变化适当即可。若调R2、R4效果不大，可适当加大R1的阻值，若仍无效，则把in点接到电视机的预视放级，但R1应减小到1kΩ左右。
