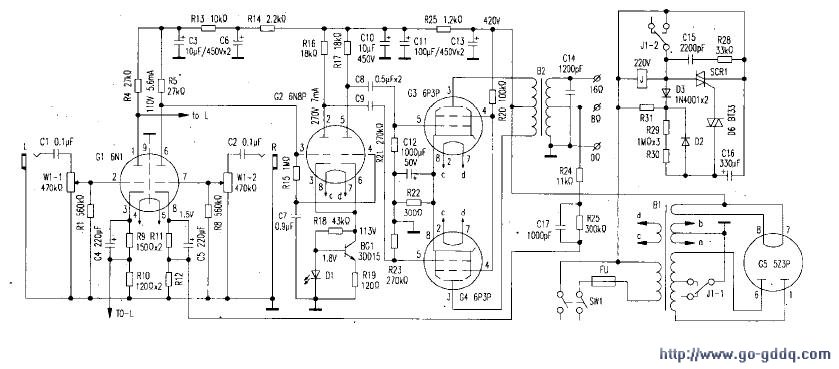

介绍一款物美价廉的高保真电子管功放，电路结构简单。受几款示波器电路的启发试制了本机，效果非凡，只要连线无误即可得到满意的效果。为了延伸高频响应，本电路采用了两电压放大，可输出2x26W的不失真功率，相当于晶体管100W的功率输出，用CD或DVD做音源低音丰满弹性十足，高音纤细明亮，尤其对女声的表现更是胜出石机。

　　前级用6N1担任，接成共阴电路，电流。取得比较大（56mA），这样可保证输入信号从100mV～2V范围内不失真地传输，同时具有较大的动态范围。并联在栅极中560kQ的电阻，是为了消除音量电位器旋动时产生的噪音，也可不用。

　　推动级用6N8P担任，接成长尾倒相电路。本电路采用了晶体管恒流电路，与前级直接耦合，并自动跟踪前级工作点，为了保证这一级有40V的电压摆幅，其电流取7mA，以便有效地推动功放工作。恒流源中发光二极管动态电阻要小于2.50，以确保电流恒定。

　　功放级是一般的6P3P推挽电路，建议大家在有条件时试一试FU7，它可是黄铜的价金子的质。

　　电源整流可以用1N5408，感觉跟523P没有多大区别，用523P整流时延时电路可以不用，电源变压器选300VA，次级电压350Vo元件选择：R35、R22用10W的线绕电阻，其余小功率电阻用1/4W的金属膜电阻，中功率用国产的2W大红袍，输出牛最好买25W～30W成品，以保证平直的带宽，本人的牛是自制的，要用优质硅钢片，耦合电容用油浸纸介电容，其他无特殊要求，走线应尽量短，有条件者把元件焊在印刷板上，底板最好用铝材料，以减小磁干扰，其他细节电路图有标注。
