电风扇M工作时,一方面加快了蒸发器内水分的蒸发;另一方面把湿空气吹向蛹脾,供蜂蛹呼吸。使蜂蛹不会因空气干燥而渴死。
随着水分的不断蒸发,当S处湿度≥80%时,f2向右移动离开F,E、F断路,K2截止,电磁阀DF-1释放,水龙头关闭,停止供水。
随着时间的推移。孵化箱内空气湿度不断下降,当S处湿度<80%时,f2向左移动,与F接解,E、F闭合,K2导通,DF-1吸合,水龙头再次被打开向系统供水。
周而复始,使孵化箱内的空气湿度一直保持在80%附近。
(5)元、器件的制作
1)温湿度探头w.s的制作温湿度探头w.s由一只双金属(双指针、双刻度)温、湿度计TH108改制而成。TH108在同一个表盘上面同时装有一只(金属)指针式温度计和一只(金属)指针式湿度计。温度计和湿度计分别有各自独立的刻度盘和(金属)指针。改装时,将其中的温度计改装成温度探头W;湿度计改装成湿度探头S。两个探头合装在同一个壳体内,构成温湿度探头w.s。
a.温度探头W制作

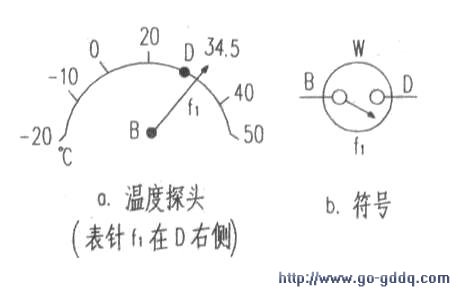

小心撬开TH108的外壳。在温度刻度线的“34.5℃”处钻一个由2mm的孔,在孔内旋一枚φ2mm的镀银铜螺丝钉D,从D上引出一条导线:再从转动轴B处引出另外一条导线;将金属表针f1置于D右侧(将f.与D接触处的漆层刮干净),即制成温度探头W。如上图a所示;上图b为温度探头的符号。
加热过程中,当W处温度≥34.5C时,表针f.离开D点,K截止,停止加热。但发热块RI.内贮存的余热仍继续释放,使孵化箱内的温度继续升高,f.移至“35.50C”处停住,过些时候,温度下降,f1左移,与D相碰,K2导通,RL再次通电加热,使孵化箱内的平均温度保持在35℃。
b.湿度探头S的制作

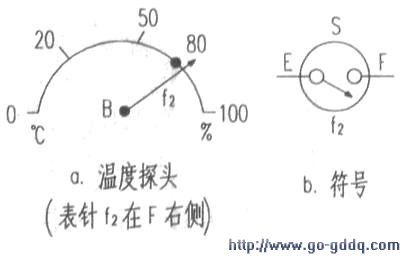

在TH108湿度刻度线的“80%”处钻一个φ2mm的孔,在孔内旋一枚击2mm镀银铜螺丝钉F,从F和转轴E处各引出一条导线;将f2与F接触处的漆层刮干净(表针f2置于F右侧)。湿度探头S即制作完毕。如下图a所示,下图b为湿度探头符号。
2)发热块(加热器)RL的制作

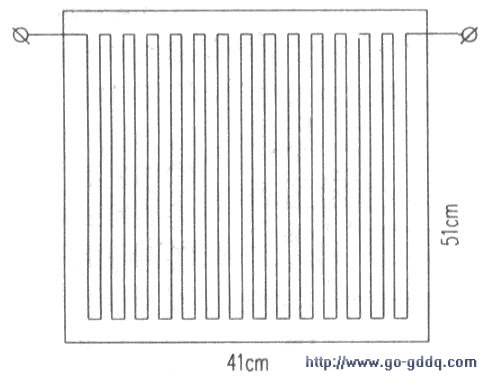

将l根220V/50W长lOm的电热(毯)线,均匀地编织在l块41x51cm2的平式隔王板上,共28行。如右图所示。
电热(毯)线两端用导线引出。接头用电热毯专用线卡固定在隔王板边缘。
3)供水系统
a.元、器件制作或选用贮水瓶(10):用一只容量500ml的塑料空瓶,将瓶口倒转向下,在其底部钻一个φ15mm的孔,用漏斗插入孔内,向瓶里注水。电磁阀(1):用全自动洗衣机上使用的给水阀,型号:FD-1型。用于向蒸发器自动供水。
输液管(7):为打吊针用的一次性输液管,上带塑料针头(12),下带金属针头(6),中间带调节水量的调节开关(4)。用于将储水瓶(10)内的水,按需送至蒸发器(5)内。
蒸发器(5):用一个27cmx19cm的不锈钢托盘,在其内底面上铺一块22cmx15cm脱脂纱布(内夹脱脂棉层),使水滴在其间蒸发变为水蒸气,以供蜂蛹解渴之用。
“直接”(2):为一只φ15mm自来水管接头中的“直接”。橡皮帽(3):从盐水瓶上取下的橡皮塞。生料带:用于水管接头的丝扣密封,使其不渗水。
b.连接(a)在“直接”(2)上端旋入储水瓶(接触部位缠上生料带),下端与电磁阀DF-1进水口相衔接。(b)在电磁阀出口端戴上橡皮帽③。(c)将输液管(7)上端的塑料针头(12)插入橡皮帽(3)内;下端金属针头(6)置于蒸发皿(5)上端。(d)将贮水瓶(10)挂在比蒸发皿高1m处。向贮水瓶内注水450ml。
供水系统连接完毕,如图9所示。当电磁阀(1)吸合时,水龙头开头(11)被打开,贮水瓶(10)内的水经输液管流入蒸发皿(5)内。
完成供水任务,水流大小可由点滴观察窗监视,由调节开关(4)控制。
(6)组装。
1)将恒温及恒湿电路焊接在一块电路板上组成控制器(3),装入孵蜂机(1)内壁上。2)把电风扇(6)、蒸发器(5)固定在孵蜂机内底面上;在机箱壁侧面上开一个小孔,将输液管下端的金属针头置于蒸发皿内,使水能流入蒸发皿中央;在机箱正面开3个小孔安装上LED1(橙)、LED2(红)、LED3(绿)三枚指示灯。3)将发热块RL放置(并固定)于孵蜂机箱口;用一块塑料纱(11)钉在继箱(8)的下部,作为“继箱底”。4)把继箱(8)叠在机箱(1)之上。5)将待孵化的蜂蛹脾(7)提入继箱(8)内;把温湿度探头W.S置于蛹脾中央。6)盖上箱盖(9)。7)在孵化箱(含机箱和继箱)外包裹棉被保温。组装完毕。
(7)调试
插上电源,橙灯LED1亮,表明电源接通。红灯LED2亮,表明电路开始加热,风扇动转;加热数分钟后红灯灭,表明自动恒温系统工作正常。
绿灯LED3亮,电磁阀吸合将水龙头打开,水往下流,旋动点滴调节开关,使水滴速度适中。经过一段时间后绿灯熄灭,电磁阀关闭,表明自动供水系统工作正常。调整结束。可正式投入使用。
