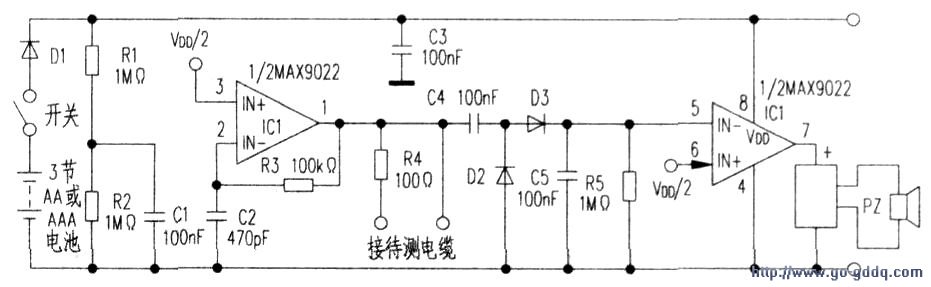

该电路利用交流连续性原理，对多种导体的电缆进行故障定位，并提供简单的通、断测试。以利快速修复电缆。本电路在待测电缆的一条线上注入交流信号。然后在其他线上寻找缺失的电容耦合。故障电缆的一端具有良好的交流连续性。而另一端则没有这种特性。当任何电缆的线间电容低于100pF时，该电路指示为断线。测试电路组成原理如附图所示。

　　图中：电源部分采用3节5号或7号干电池，D1为电源隔离二极管，IC1为美信MAX9022低功率双比较器，比较器的前半部分与R3、C2组成一个工作在近似为155kHz的张弛振荡器。它产生输出信号的峰一峰值近似等于电源电压。该信号通过R4馈送到待测电缆线上的一个端子。R1、R2组成分压电路，C1、C3为去耦电容。

　　比较器的后半部分处理待测电缆另一端的输出交流信号。Pz为输出蜂鸣器。当待测电缆有断线故障时蜂鸣器就鸣响。D2、D3是一对硅二极管整流器。对待测电缆耦合过来的交流信号进行整流，然后将整流电压汇集到存储电容C5上。R5为泄放电阻，一方面提供抗噪音。另一方面帮助复位待测电缆线间的电容。输出电阻R4和输入电容C4提供有限的电路保护。该电路图中的分立元件均为非精密的无源器件。
