用6P13P制作的功放电路见上图(图中为一个声道,电源部分共用)。电路结构为6N1SRPP+6N6倒相推动+6P13F呦率输出。6P13P采用固定偏压方式,有利于提高输出功率。
元件选择
1.电阻采用我国早期生产的大红袍金属膜电阻。这种电阻质量很好,纯铜镀银引脚,计划经济时代的产物,不计成本,物超所值,现在可能再也不会生产出这么好的电阻了。底板下红灿灿一片。非常悦目。栅极电阻可以用进口AB电阻、国产早期高稳定性绿色碳膜电阻等,使声音温暖一些。
2.耦合电容采用质量好的CBB薄膜电容或者油浸电容。耐压越高越好。漏电越小。容量0.22μF足够,以用油浸电容并联聚炳烯电容,声音、效果更好。电解电容也应该选用质量好,漏电流小的。电子旧货市场上的进口拆机电解比如日本化工、美国CDE就很好。检测电解电容漏电大小的方法很简单:用指针式万用表Rxl00k挡,先对其充放几次,再用R×10k挡,黑表笔接正极,红表笔接负极,万用表指针应该偏转到无穷大。时间可能要一、两分钟,然后放置1小时,再用R×10k挡测最。黑表笔接压极,表针向右边摆动越小。证明漏电越小。电容器也可用此法检测漏电情况。
3.音量电位器由于采用了如图所示的接法,采用一般的电位器也不会产生摩擦噪声。
4_所有元件在上机前要经过测试检验,以免暗藏隐患。给调试带来麻烦。
本机特点及制作要点
1.电源变压器功率250W,绕制方法及数据见右图,初次级间加静电屏蔽。次级1组380V绕组整流滤波后为B+480V高压供电。2组为功率管供电的灯丝3.15V+3.15V绕组电流容量3A.1组为前级、推动级供电的灯丝6.3V绕组电流容量3A。70V绕组整流滤波后,经W2、W3、W4、W5分压。分别为两个声道的4只6P13P提供固定偏压。
前级和推动级电子管的阴极与灯丝间电位差较大,容易感染交流声。用300kΩ(R26)、50 kΩ(R27),功率2W的电阻组成分压器。从B +480V取得+80V左右的电压。接人6.3V灯丝一端。使阴极与灯丝间电位差接近。可以有效降低交流声,该组灯丝为悬浮供电。不能接地。扼流圈绕制数据见左图。
2.由于6P13P灵敏度较高,为防止自激。在栅极各串联680Ω阻。
3.R18、R19为取样电阻,调试中可以通过测量其两端电雎的方法计算出6P13P的电流值。
4.采用在输出变压器次级加绕独立负反馈绕组的方法,提高响应速度和减小失真。可以通过调整R20(10kΩ)电阻值的大小改变负反馈量。

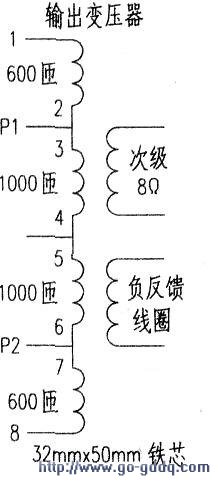

5.输出变压器按推挽机50W的标准绕制。铁芯片厚0.35mm,高硅片,舌宽32mm叠厚50mm,截面积16平方厘米。采用推挽两臂全称性的绕法,保证上下两臂电感量、直流电阻完全一样。初级用φ0.21mm漆包线绕600+1000+1000+600匝,次级用φ0.90mm漆包线绕105匝(8Ω)。负反馈绕组用φ0.14mm漆包线绕50匝。硅钢片交叉插,实测初级电感量30H,输出变压器绕制工艺见下图。
6.接地母线尽量用粗一些。笔者是将2根φ2.5mm的粗铜线并排使用。所有接地端连接到上面,然后在底板合适的位置钻孔,用螺丝固定焊片,再用多股粗铜线在此一点接地焊接。用粗铜线做接地母线,其电阻极小,以避免各接地点之间(哪怕是极其微小的电位差产生的无法处理)的交流哼声。有些胆机制作完成,产生令人讨厌的哼声。十之八九是地线的问题。
7.在高压380V回路加延时供电开关K2.手动控制K1、K2的开/关顺序。延时高压供电。
调试
1.线路焊接完毕。检查无误后。先不插电子管,打开电源开关。首先测量各电子管灯丝电压,再分别测量B+480V高压、80V负压。基本正常后关闭开关。插上电子管。断开R20反馈电阻,连接音箱、音源试听,此时应该出声并且有比较满意的声音效果。下一步进行细调。
2.B+高压应控制在500V以内,正常听音时测量。如果偏高太多,加大R28的阻值进行调整。
3.在静态情况下调整W2、W3,使R18、R19上的压降为0.06V.换算出屏流为50mA,栅负压45—50V,另一声道调整W3、W4。
4.调整R8的阻值,使第一级6N1上管屏极电压为220~250V。
5.连接并调整负反馈电阻R20。用一只100kΩ的电位器与R20串联。如果产生啸叫自激。将负反馈线圈接线对捭即可。然后旋转电位器,使音质最好,失真最小,再测量100kΩ的电位器与R20的串联值。用相同阻值的固定电阻换上。至此调整完毕。
本机技术指标输入信号电压:0.8V:输入阻抗:50kΩ;频率响应:20Hz-100kHz+2dB,输出阻抗:8Ω:输出功率:20W;非线性失真:≤3%;信噪比:92 dB。
该机输出功率强劲,推动85dB的三分频音箱轻而易举,毫不费力。特别是听交响乐时,动态范围大,音域宽广和表现细节的能力,与那些高价管胆机相比毫不逊色。用极其廉价的胆管,制作出高质量的放大器,化“腐朽”为神奇,是工薪族发烧友的追求!
