该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，
适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

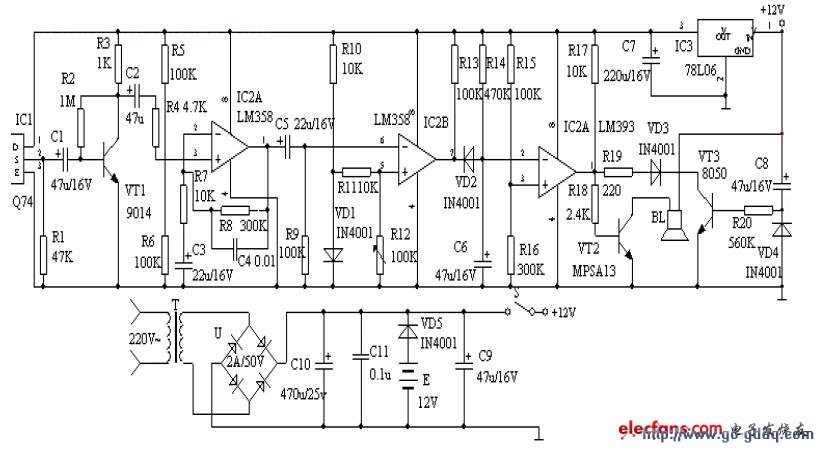

工作原理：该装置由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红
外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②脚输出微弱的电信
号，经三极管VT1 等组成第一级放大电路放大，再通过C2 输入到运算放大器IC2 中进行高
增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3 作电压比较器，它的第⑤脚
由R10、VD1 提供基准电压，当IC2①脚输出的信号电压到达IC3 的⑥脚时，两个输入端的
电压进行比较，此时IC3 的⑦脚由原来的高电平变为低电平。IC4 为报警延时电路，R14 和
C6 组成延时电路，其时间约为1 分钟。当IC3 的⑦脚变为低电平时， C6 通过VD2 放电，
此时IC4 的②脚变为低电平，它与IC4 的③脚基准电压进行比较，当它低于其基准电压时，
IC4 的①脚变为高电平，VT2 导通，讯响器BL 通电发出报警声。人体的红外线信号消失后，

IC3 的⑦脚又恢复高电平输出，此时VD2 截止。由于C6 两端的电压不能突变，故通过R14
向C6 缓慢充电，当C6 两端的电压高于其基准电压时， IC4 的①脚才变为低电平，时间约
为1 分钟，即持续1 分钟报警。

由VT3、R20、C8 组成开机延时电路，时间也约为1 分钟，它的设置主要是防止使用
者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产
生误报。该装置采用9－12V 直流电源供电，由T 降压，全桥U 整流，C10 滤波，检测电路
采用IC5 78L06 供电，交直流两用，自动无间断转换。
