三针的跳线，如图1所示。通常，短接针1、2，表示正常使用主板CMOS，而短接2、3则表示清除CMOS内容。
　　 禁止写BIOS的功能并不是每个主板都有的，一般为两针跳线，具体是短接才能写BIOS还是断开才能写BIOS，要看主板说明书。

　　 有些主板会让用户自己选择软跳线还是DIP跳线，如华硕的P4T，若将主板上的10个DIP开关全设置为OFF，就表示使用BIOS中的软跳线设置，否则，就选择DIP跳线，其中开关6～10表示外频设置，主板说明书上有个大表格，你需要对照表格操作，选择合适的外频，DIP开关1～4表示倍频，它有2的4次幂种状态，即有16种状态，最多可以让使用者选择16种电压值。说明书上提供了14种倍频选择，剩余的两种状态，不是留着将来扩展功能，就是厂家没有公开的跳线或参数！

2．硬盘跳线
　　 硬盘上的跳线是比较简单的，其跳线位置多在硬盘后面，如硬盘后面跳线图所示。其跳线在数据线接口和电源线接口之间，白色的键帽清晰可见。而硬盘表面和这个“之间”的位置对应的电路板的一面，都有关于跳线设置的说明，如硬盘电路板上跳线说明图。

　　 虽然不同的品牌的硬盘跳线有所不同，但因为硬盘属于IDE接口设备，所以一般都分为三种跳线设置，它们分别是“Master”、“Slave”、“Cable Select”（简称CS）。“Master”（主）表示主盘，是一个IDE通道上第一个被系统检测的设备，一个主板通常有两个IDE设备通道，而一个通道上最多能连接两个IDE设备，它们有主从之分。“Slave”（从）表示从盘，是一个IDE通道上第二个被系统检测的设备。“Cable Select”（线缆选择）表示使用特殊的硬盘数据线连接主板，跳线就决定了硬盘的主从位置。真正支持这种功能的数据线市场很少见到。80针数据线实际上已经不理睬硬盘上的任何跳线设置，其黑色一端必须接主板IDE接口，蓝色端连接主设备，灰色的一端连接从设备，你的硬盘使用什么样的跳线都不起作用。这样的线适合今天的支持DMA66/100/133接口的硬盘。

小提示：如果硬盘跳线设置错误，会导致一个IDE通道上的两个设备冲突，多不能使电脑正常引导，但不会导致硬件损伤。一般只有在一个通道上的两个设备的设置相同时才会引起冲突，比如都设置成主盘或都设置成从盘了。同一个通道上两个设备设置没有冲突，一个为主，一个为从，但不兼容的事情发生的还是不多。

因为硬盘跳线还没有统一的标准，因此我们看一下主流硬盘的具体跳线说明。通常我们可以在硬盘的电路板上、硬盘正面或IDE接口旁边上找到跳线说明图示。

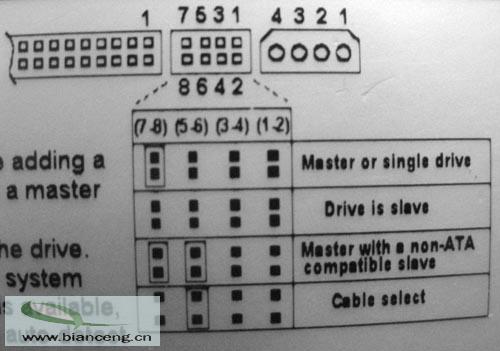

　　 （1）Seagate（希捷）硬盘（如图7所示）

Seagate硬盘的跳线设置图示一般可以在盘体的反面找到，短接的跳线被框上长方框，主要有四种设置方式：“Master or Single drive”（表示设置硬盘为主盘或该通道上只单独连接一个硬盘，即该硬盘独占一个IDE通道，这个通道上不能有从盘）、“Drive is slave”（表示当前硬盘为从盘）、“Master with a non-ATA compatible sla
