ve”（表示存在一个主盘，而从盘是不与ATA接口硬盘兼容的硬盘，这包括老式的不支持DMA33的硬盘或SCSI接口硬盘）、“Cable Select”（使用数据线选择硬盘主从）、无跳线（表示当前硬盘为从盘）。
（2）Western Digital（西部数据）硬盘（如图8所示）

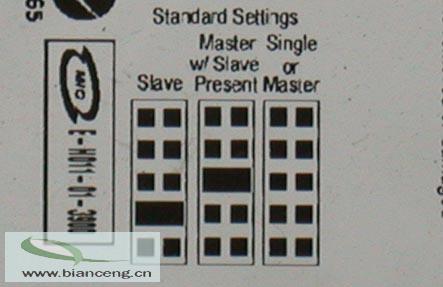

Western Digital硬盘的跳线设置图示一般可以在盘体的正面找到，短接的跳线被框上黑色长方块，主要有三种设置方式：“Slave”（表示当前硬盘为从盘）、“Master w/Slave present”（表示当前盘为主盘，同时存在从盘）、“Single or Master”（表示设置硬盘为主盘或该通道上只单独连接一个硬盘，即该硬盘独占一个IDE通道，这个通道上不能有从盘）。
（3）Maxtor（迈拓）硬盘（如图9所示）

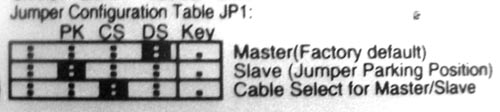

Maxtor硬盘的跳线设置图示一般可以在盘体的正面找到，短接的跳线被涂上黑色，主要有三种设置方式：“Master（Factory default）”（主盘）、“Slave（Jumper Parking Position）”（从盘）、“Cable select for Master/Slave”（电缆选择）。
（4）IBM硬盘（如图10所示）

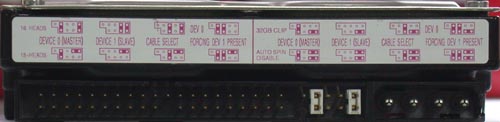

传统的硬盘上只有Master、Slave、Cable Select三种跳线，个别的硬盘组合更多一点，也还是离不开这几个概念。但IBM硬盘就是与众不同，它的跳线特别复杂，其跳线设置图示一般可以在接口上方找到，主要有四种设置方式：“DevICe 0（Master）”（主盘）、“Device 1（Slave）”（从盘）、“Cable Select”（电缆选择）、“Forcing DEV 1 Present”（即设备0强制设备1存在，如果你的从盘比较旧，不能告之系统总线自己的存在，就应该将主盘设置为本跳线）。
而以上这四种设置方式又可分别设置四种不同的状态：“15 Heads”（个别系统要求系统使用15 Heads的设置，硬盘的容量保持不变）、“16 Heads”（硬盘的默认设置是16 Heads）、“2/32GB CLIP”（对于DJNA模式的硬盘，如果你的BIOS的LBA模式与柱面数大于4096的硬盘不兼容，本跳线将多余的柱面忽略，让LBA方式只使用4096个柱面，管理2GB空间，也就是将大硬盘当2GB的硬盘使用。对于容量小于34GB的DTLA或DPTA模式的硬盘，如果你的BIOS的LBA模式与柱面数大于4096的硬盘不兼容，本跳线将多余的柱面忽略，让LBA方式只使用4096个柱面，管理2GB空间。也就是将大硬盘当2GB的硬盘使用。但硬盘在LBA模式中显示的柱面值并不改变。对于容量大于等于34GB的DTLA或DPTA模式的硬盘，如果你的BIOS的LBA模式与扇区数大于66055248的硬盘不兼容，本跳线将多余的柱面忽略，让LBA方式只使用66055248个扇区，管理32GB空间。也就是将大硬盘当32GB的硬盘使用。）、“Auto SPIN DISAble”（允许硬盘在等待状态中被唤醒）。
