利用LN-206型热释电红外传感器集成电路构成的红外自动洗手器典型电路如图所示，该电路能在人体靠近水龙头时，水龙头自动打开放水；当人体离开水龙头或超过定时时间未离开时，水龙头均会自动将水关闭。由于采用该装置能防止交叉感染、彻底杀菌，适应于家庭或医院、公共盥洗室等公共场所。

　　电路结构及主要元器件选择：由图可知，该红外自动洗手器由电源电路、红外检测控制电路和电磁阀控制电路组成。其中，电源电路由降压元件R1、C1、整流二极管VD1、稳压二极管VD2和滤波电容C2组成。实际应用时，VD1常选用IN4007型硅整流二极管；VD2选用1W、6.2V稳压二极管，如IN4735型等。220V交流电压经降压、整流、稳压和滤波后形成稳定的＋6V直流电压给红外检测电路供电。

　　红外检测控制电路由热释电红外传感器集成电路IC1、晶体管VT1、VT2、时基集成电路IC2及二极管VD3、定时元件R5、C4等外围元件组成。实际应用时，IC1选用LN-206型热释电红外传感器集成电路；VT1常选用S8850或3DG8550型硅PNP晶体管；VT2选用S9013或3DG6型硅NPN晶体管；IC2选用NE555型时基集成电路；VD3选用IN4148型硅开关二极管。

　　电磁阀控制电路由光电耦合器VLC和电磁阀YV组成。实际应用时，VLC常选用MOC3041型光电耦合器；YV选用KJD-1型220V电磁阀。

attachment_4268" class="wp-caption aligncenter" style="width: 592px;">

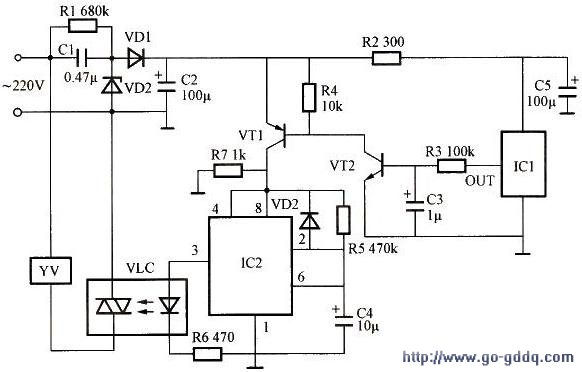

利用L-206构成的红外自动洗手器电路原理图

　　工作原理：电路通电后，当无人靠近LN－206时，LN－206内部的红外接收管无红外线照射，输出端输出为低电平，VT1和VT2处于截止状态，NE555和VlC不工作，即VLC内部的光控晶问管截止，使YV处于关闭状态。

　　当人体靠近LN-206时，内部的红外接收管接受被人体反射的红外线照射，从而使LN-206输出端输出高电平，使VT1和VT2饱和导通，NE555通电工作，其3脚输出高电平，使VLC内部的发光二极管点亮，光控晶闸管导通，YV通电开始放水。同时，C4通过R5缓慢充电，使NE555第2、6脚电压不断上升。当定时时间结束（NE555第6脚电压升至4V以上）时，NE555内电路翻转，3脚输出低电平，使VLC内电路截止，YV断电停止工作。若在定时时间未结束，而人体离开LN-206一定距离时，则LN-206的输出端变换为低电平，使VT1和VT2截止，NE555断电无信号输出，VLC内部光控晶闸管截止，使YV处于关闭状态。
